19.4.1 设置步骤 - 使用趋势图

每当采集到一个字地址(D100)数据点时，就在趋势图上显示该数据点。

1. 从[部件(P)]菜单中选择[历史趋势图(H)]或点击。将图表放置在画面上。

2. 双击新建的图表。将显示如下对话框。


3. 在[选择形状]中选择图表形状。

4. 在[组号]中选择希望显示的采样组的号码。

5. 点击[通道设置]。将弹出如下对话框。
   在[通道数]中设置将在图表(1)中显示的数据曲线条数。在[通道号1]中选择图表显示地址(如，D100)。


6. 设置图表数据的数据类型和输入范围(最小值/最大值)。

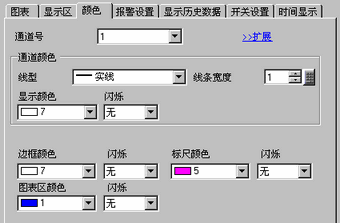

7. 在[颜色]选项卡上设置将要显示的线条的颜色和类型以及图表显示区的颜色。

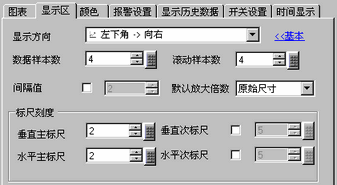

8. 在[显示区]选项卡中，设置图表“显示方向”并将“数据采样数”设置为“4”。将“滚动样本数”设置为与“数据采样数”相同的值。如果需要，还需设置一个标尺。

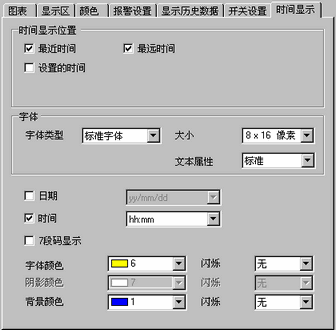

9. 在[时间显示]选项卡中，选择[最近时间]和[最远时间]复选框，设置显示日期和时间的格式。




   • [最远时间]放在历史趋势图的左下轴，[最近时间]放在右下轴。

10. 如果需要，还需设置字体大小和颜色，然后点击[确定]。
