8.8.1 设置步骤 - 注册符号变量

以下介绍如何将符号注册到字地址。有关变量注册的步骤，请参阅如下内容。
30.3.2.1 注册符号变量

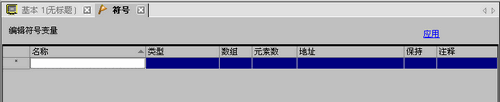

1. 在[通用设置(R)]菜单中选择[符号变量设置(V)]。将显示如下窗口。


2. 双击[名称]列内的一个单元格，输入“Line A Production”。

3. 点击[类型]列的一个单元格，选择[字地址]。

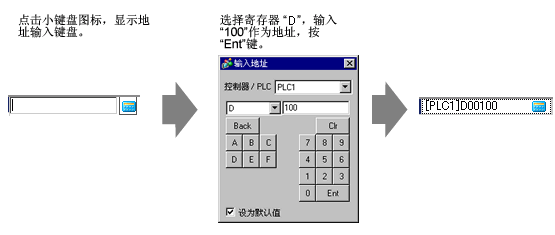

4. 点击[地址]列时，将显示。将地址设置为“D100。”




   • 如需指定数组，点击选择[数组]列的单元格，双击[元素数]列的单元格，输入元素数量。有关数组的详细信息，请参阅下面的内容。
     30.3.2.3 数组和数组大小

5. 同样为Line B Production设置D101，Line C Production设置D102，Line D Production设置D103。
   将地址注册为符号的步骤完成。

6. 接下来，设置数据显示器部件的符号。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

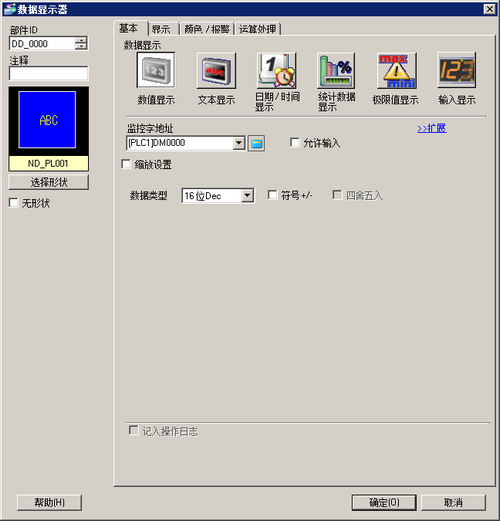

7. 双击画面上放置的部件。将显示[数据显示器]对话框。


8. 点击[选择形状]，选择适当的形状。

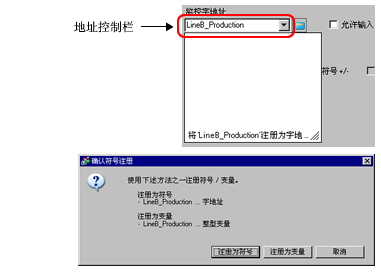

9. 在[监控字地址]下拉列表中选择保存值的符号。

10. 在[数据类型]下拉列表中设置要显示的数据类型。

11. 需要的话，在[颜色/报警]选项卡和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定(O)]。

12. 同样为“Line B Production”、“Line C Production”和“Line D Production”符号设置数据显示器。
