3.9.3.2 地址设置

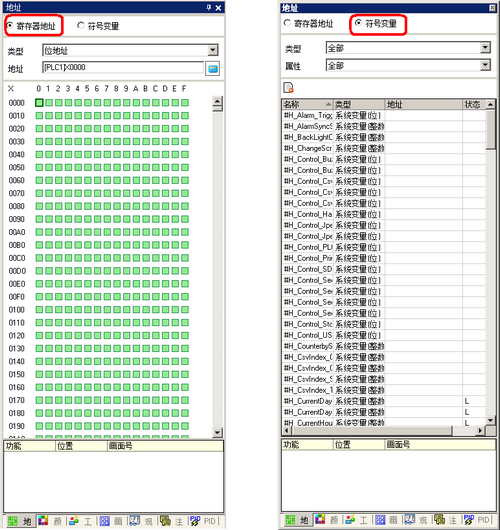

显示使用中的控制器/PLC地址的映射图或符号变量列表。
将地址拖放到编辑画面中的对象上,可将地址映射到对象。详情请参阅以下内容。
41.1 确认工程文件中使用的地址列表

选择机型

从[寄存器地址]或[符号变量]中选择列表的目标。

寄存器地址

显示工程中使用的控制器/PLC地址的示意图。

类型

选择将列出的地址类型。根据系统设置窗口[逻辑程序]页面上指定的[注册变量],选项也各有不同。

当[注册变量]是[变量格式]时,请从[位地址]或[字地址]中选择。

当[注册变量]是[地址格式]时,从[位地址(位变量)]、[字地址(整型变量)]、[浮点型变量]、[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[时间变量]或[PID变量]中选择。

地址

选择要在映射图区中显示的地址。

映射图区

显示正使用地址的映射情况。

符号变量

显示工程中使用的符号变量。

类型

选择将列出的地址类型。根据系统设置窗口[逻辑程序]页面上指定的[注册变量],选项也各有不同。

当[注册变量]为[变量格式]时,则从[全部]、[位地址]、[字地址]、[位变量]、[整型变量]、[浮点型变量]、[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[时间变量]、[PID变量]、[系统变量(位)]、[系统变量(整型)]中选择。

当[注册变量]是[地址格式]时,从[全部]、[位地址]、[字地址]、[系统变量(位)]或[系统变量(整型)]中选择类型。

属性

从[全部]、[使用中]或[未使用]中选择符号变量的使用情况。

显示未使用的符号变量

工程中未使用的符号变量可以显示在[未使用的符号变量]对话框中,可以在其中将它们立即删除。

30.14.8 删除未使用的符号变量

显示区

显示符号变量的列表。

地址

显示已设置的地址。

状态

使用字母顺序显示地址状态。各个字母的含义如下。

H:画面上使用,L:逻辑中使用,K:保持类型,I:输入,Q:输出

功能

显示各个地址的使用情况。

位置

显示部件ID、地址组、块号或与地址使用地有关的行号。

画面

显示画面号、通用设置类型。
