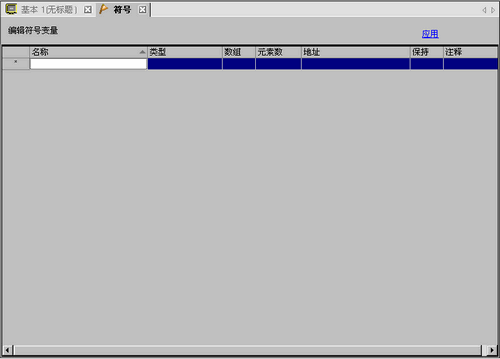

8.14.5 [通用设置] - [符号变量设置]设置指南

名称

指定不超过32个字符的符号变量名称

名称中不能包含以下文本
空格
以单字节数字打头的文本
不能使用以下符号。
+ - * / % & ^ | < > \ : @ . , " [ ] # ? =
包含空格的文本、[Tab]键或[删除]键。
在[系统设置]-[逻辑程序]中设置了[地址格式]时的地址名称(例如：D_0000)
双字节字符和单字节字符是不同的。
大写字符和小写字符是不同的。

类型

指定符号变量类型。

符号

“符号”是为人机界面内部寄存器地址或控制器/PLC地址命名的任意名称。
从[位地址]或[字地址]中选择。可注册的符号总数为10000个。

变量

映射到人机界面变量区的“符号”称为变量。
如果在[系统设置]-[逻辑程序]-[注册变量]处选择[变量格式]，通过为变量区指定一种数据格式，就可以使用任何名称。从[位变量]、[整型变量]、[浮点型变量]、[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[时间变量]或[PID变量]中进行选择。
可注册的变量总数取决于机型。(在GP-4100系列上不能注册变量。)

GP-3200系列、ST3000系列： 1000
其他机型： 6000

关于各变量的详情，请参阅以下内容。
30.3.2.2 变量类型

从[工程]菜单中选择[信息]-[工程信息]，在弹出的对话框中选择[存储卡使用率]-[逻辑]选项卡，然后点击[变量容量]中的[详情]，即可查看变量的注册状态。
[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[定时器变量]或[PID变量]只能用于逻辑程序。
如果在[系统设置]-[逻辑程序]-[注册变量]处指定[地址格式]，只可使用位地址或字地址。

数组

决定是否指定数组。数组提供了一种在一个变量内控制多个元素的方法。它使您能够对同一类型的变量进行分组，并一次将它们全部保存起来。

当[类型]为[位地址]、[字地址]、[位变量]、[整型变量]、[浮点型变量]或[实型变量]时，可以进行设置。

详情请参阅以下内容。
30.3.2.3 数组和数组大小

数组大小

如果设置了[数组]，则设置其元素数。

范围取决于所选的[类型]。

[位地址]、[字地址]：1~32768

[位变量]、[整型变量]、[浮点型变量]或[实型变量]：1~4096

地址

如果将[类型]指定为[位地址]或[字地址]，请指定控制器/PLC地址或内部寄存器地址。

保持

如果在[类型]中选择了一个变量，指定是否在人机界面关机或复位时保持变量数据。选择[保持]，可将数据复制到备份存储器(SRAM)。

[保持]中设置的变量数取决于[系统设置]-[逻辑程序]页的[保持区设置]。

30.15.1 [逻辑程序]设置指南

从[工程]菜单中选择[信息]-[工程信息]，在弹出的对话框中选择[存储卡使用率]-[逻辑]选项卡，然后点击[变量容量]中的[详情]，即可查看保持/非保持设置。

注释

输入不超过32个字符的注释。

应用

导入

从Unicode格式CSV文件或制表符分隔的文件文件中导入符号变量。

如果选择[GP-Pro EX格式]，则可以导入从GP-Pro EX中导出的符号变量。

如果选择[其他格式]，可以导入Unicode格式CSV或制表符分隔的文本文件。

如果选择[STEP7工程文件]，可以导入西门子配置软件STEP7工程(S7P)中设置的符号和注释。

有关使用[STEP7 工程文件]应用的信息，请参阅下面的内容。
8.14.5.1 通用设置 - 符号变量设置 - 导入STEP7工程文件
如果从CSV文件导入，请根据所选文件中使用的分隔符指定[分隔符设置]。

导出

从Unicode格式CSV文件或制表符分隔的文件文件中导出符号变量。

如果导出为CSV文件，请根据编辑环境指定分隔符。
