变量名称 |
描述 |
读取 |
写入 |
---|---|---|---|
#H_AlarmSyncStatus |
报警分析状态 |
||
#H_BackLightColor |
2色背光灯切换 |
||
#H_ChangeScreenNo |
切换到画面 |
||
#H_CounterbySecond |
1秒钟二进制计数器 |
- |
|
#H_CsvIndex_Control |
创建一个索引文件 |
||
#H_CsvIndex_Counter |
索引文件的CSV文件数 |
- |
|
#H_CsvIndex_Status |
创建索引文件的状态。 |
- |
|
#H_CsvIndex_Total |
CSV文件总数 |
- |
|
#H_CurrentDay |
日(当前值) |
- |
|
#H_CurrentDayofTheWeek |
星期(当前值) |
- |
|
#H_CurrentHour |
时(当前值) |
- |
|
#H_CurrentMinute |
分(当前值) |
- |
|
#H_CurrentMonth |
月(当前值) |
- |
|
#H_CurrentScreenNo |
当前画面号 |
- |
|
#H_CurrentSecond |
秒(当前值) |
- |
|
#H_CurrentTokenSpeed |
串行多重连接过程中令牌数据包的一个传输周期所需时间的当前值。 |
- |
|
#H_CurrentYear |
年(当前值) |
- |
|
#H_DispScanCounter |
显示扫描计数器 |
- |
|
#H_DispScanTime |
显示扫描时间 |
- |
|
#H_EtherLink_ConstCommuniMemInfo |
主站人机界面和主站/从站/GP-Viewer EX节点之间的连续通讯总计(按地址数量)。 |
- |
|
#H_EtherLink_ConstItemCount |
由从站/GP-Viewer EX向主站人机界面请求的连续通讯总计(按字节数) |
- |
|
#H_Expression_Err_Status |
动画操作过程中的错误状态 |
||
#H_From_Day |
条件输入键盘[从]字段的日数据 |
||
#H_From_Hour |
条件输入键盘[从]字段的时数据 |
||
#H_From_Minute |
条件输入键盘[从]字段的分数据 |
||
#H_From_Month |
条件输入键盘[从]字段的月数据 |
||
#H_From_Second |
条件输入键盘[从]字段的秒数据 |
||
#H_From_Year |
条件输入键盘[从]字段的年数据(年份的后2位) |
||
#H_GlobalWindowControl |
窗口控制 |
||
#H_GlobalWindowNo |
窗口编号 |
||
#H_GlobalWindowPosX |
窗口显示位置(X) |
||
#H_GlobalWindowPo2sY |
窗口显示位置(Y) |
||
#H_HistoricalTrendMagnification |
历史趋势图的显示放大倍数 |
- |
|
#H_JpegCaptureFileNo |
画面捕捉文件 |
||
#H_LocalName |
本地名称 |
- |
|
#H_LockElapsedTime |
自操作锁定开始经过的时间(秒) |
- |
|
#H_LockRemainderTime |
操作锁定的剩余时间(秒) |
- |
|
#H_LockOwnerIPAddr |
操作锁定位置的IP地址 |
- |
|
#H_LoginUserID |
当前用户的用户ID |
- |
|
#H_MachineNo |
通过转换适配器设置的型号 |
- |
|
#H_MAXTokenSpeed |
串行多重连接过程中令牌数据包的一个传输周期时间所取的最大值。 |
- |
|
#H_NumpadInputMode |
EZ数字键盘输入模式 |
||
#H_RecipeGroupID |
配方组ID |
||
#H_RecipeGroupName |
配方组名称 |
- |
|
#H_RecipeID |
配方ID |
||
#H_RecipeLabelSortType |
配方标签的排序顺序 |
||
#H_RecipeProcessing |
传输/编辑扩展配方数据等的处理状态 |
- |
|
#H_RecipeResultCSV |
导入和导出扩展配方数据的处理结果 |
- |
|
#H_RecipeResultTransfer |
传输扩展配方数据的处理结果 |
- |
|
#H_RemoteHMI_Connect_Status |
Remote HMI连接状态 |
- |
|
#H_RemoteHMI_Touch_Status |
Remote HMI操作状态 |
- |
|
#H_SecurityBackupControl |
导入/导出安全数据控制 |
||
#H_SecurityBackupStatus |
安全数据的导入/导出处理状态 |
- |
|
#H_SecurityFingerprintControl |
更新/丢弃指纹识别模块数据库控制 |
||
#H_SecurityFingerprintStatus |
更新/丢弃指纹识别模块数据库的状态 |
- |
|

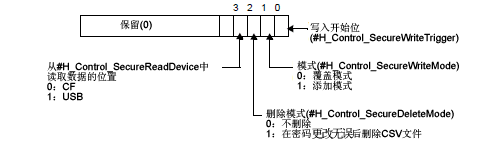

#H_SecurityWriteControl |
安全数据写入控制 |
||

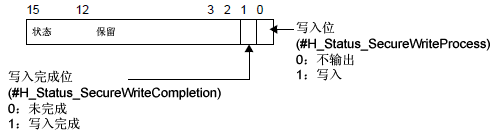

#H_SecurityWriteStatus |
安全数据写入状态 |
- |
|
#H_SetDay |
日(预设值)*1 |
||
#H_SetHour |
时(预设值)*1 |
||
#H_SetMinute |
分(预设值)*1 |
||
#H_SetMonth |
月(预设值)*1 |
||
#H_SetSecond |
秒(预设值)*1 |
||
#H_SetYear |
年(预设值)*1 |
||
信号灯蜂鸣音控制 |
|||
信号灯蜂鸣音状态 |
- |
||
信号灯蜂鸣模式控制 |
|||
信号灯蜂鸣模式状态 |
- |
||
信号灯蜂鸣音量控制 |
|||
信号灯蜂鸣音量状态 |
- |
||
信号灯点亮模式控制 |
|||
信号灯点亮模式状态 |
- |
||
信号灯点亮颜色控制 |
|||
信号灯点亮颜色状态 |
- |
||

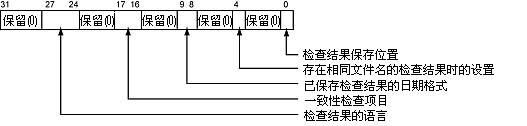

#H_TagConsistencyConfig |
Tag一致性检查模式 |
||

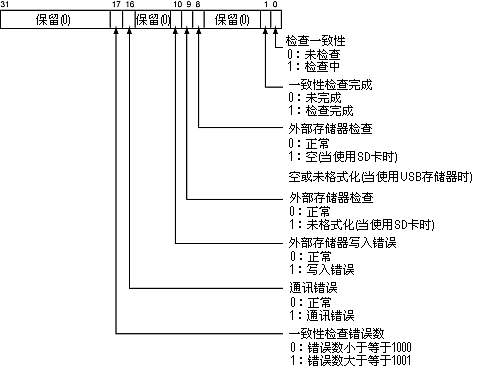

#H_TagConsistencyStatus |
Tag一致性检查状态 |
- |
|
#H_To_Day |
条件输入键盘[到]字段的日数据 |
||
#H_To_Hour |
条件输入键盘[到]字段的时数据 |
||
#H_To_Minute |
条件输入键盘[到]字段的分数据 |
||
#H_To_Month |
条件输入键盘[到]字段的月数据 |
||
#H_To_Second |
条件输入键盘[到]字段的秒数据 |
||
#H_To_Year |
条件输入键盘[到]字段的年数据(年份的后2位) |
||
[PLC*]#H_DriverCycleTime *2 |
PLC (控制器*)的周期时间 |
- |
|
[PLC*]#H_DriverErrorCode*2 |
PLC(控制器*)的错误代码 |
- |
|
[PLC*]#H_DriverErrorCount*2 |
PLC(控制器*)的错误数量 |
- |
|
[PLC*]#H_DriverErrorDate*2 |
到一个错误日期经过的时间 |
- |
*1当使用IPC系列或SP5000系列开放型主机模块(SP-5B40)时, 设置年/月/日/时将一并更新WinGP和主机。
*2 在[PLC*]处,输入[系统设置]-[控制器/PLC]设置中定义的[控制器名称]。
*3这是一个用于信号灯的系统变量。
*4若插拨USB电缆导致系统变量中保存的值变为默认值或连接前的值,请先改为其他值,再输入原始值。
*5 ** 表示EZ信号灯的低段、中段、高段的值。(01: 低段,02:中段,03:高段
*6不能在EZ信号灯开启后立刻写入数值。在写入数值前请检查是否保存了状态值。
#H_AlarmSyncStatus
保存报警分析的处理状态。根据处理状态相应位置ON。
分析操作被取消时,系统变量#H_AlarmSyncStatus的所有位均置OFF。
位 |
描述 |
详情 |
---|---|---|
0 |
分析操作进行中 |
分析操作 从使用查找条件输入键盘触摸[START],到取消保存分析信息的状态这段时间,该位置ON。 |
1 |
查找中 |
对应于查找条件正在对信息进行查找处理 (从使用查找条件输入键盘触摸[START],到取消保存分析信息的状态这段时间,该位置ON。) |
2 |
出现未显示的数据 |
出现分析数据中未显示的数据(数据量超过500) |
3 |
无法显示历史数据 |
未设置历史趋势图上显示的历史数据 |
4 |
未连接外部存储器 |
人机界面上未连接外部存储器 |
5 |
外部存储器未格式化 |
未正确连接外部存储器 |
6 |
文件读取错误 |
操作日志的CSV文件损坏。 |
7 |
文件格式错误 |
操作日志的CSV文件不正确。 |
8 |
正在保存操作日志 |
由于正在保存操作日志功能的CSV文件,查找处理停止。 |
9 |
窗口显示错误 |
无法执行分析,因为其他功能正在显示查找菜单或查找条件输入键盘,或因为所有窗口都处于使用状态。 |
10~15 |
保留 |
- |
位8或位9置ON时,不执行后续处理。即使位0~7均置ON,分析处理也会继续。
#H_BackLightColor
更改背光灯的显示颜色。
它只能在支持2色背光灯切换的型号上工作。
1.5 支持的功能
写入“0”时为琥珀色,写入“1”时为红色。不要设置其他颜色。
如需更改GP-4100系列上的背光灯,请使用下列值。
背光灯颜色根据机型而不同。
1.5.6.1 GP-4100系列使用须知
00h:在基本画面中设置的颜色 [画面属性]
01h:绿色或白色
02h:红色
03h:橘色或粉色
11h:绿色或白色(闪烁)
12h:红色(闪烁)
13h:橘色或粉色(闪烁)
其他值:绿色或白色
当背光灯变为红色时,即使将待机模式设置为[画面OFF],也会继续显示画面。
5.4.2.1 [主机] - [显示设置] - 画面设置
#H_ChangeScreenNo
指定切换到目标的画面号。
当通讯方式为Direct Access时,保存在LS0008中,或者当通讯方式为Memory Link时,保存到0015。
#H_CounterbySecond
在上电后每隔一秒增加一次经过时间,并以Bin格式保存到LS2035。

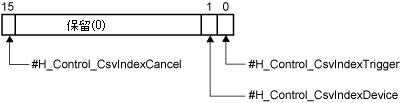

#H_CsvIndex_Control
在运行过程中为配方(CSV数据)创建索引文件,并将其存储在外部存储器中。
#H_Control_CsvIndexTrigger(开始创建索引文件)
当#H_Control_CsvIndexTrigger置ON时,开始在外部存储器中创建索引文件。
如果#H_Control_CsvIndexCancel为ON,即使#H_Control_CsvIndexTrigger置ON,也不会创建索引文件。
#H_Control_CsvIndexDevice(索引文件保存位置)
指定保存索引文件的位置。请指定与配方(CSV数据)相同的保存位置。
0 : CF卡(或SD卡)
1 : USB存储器
#H_Control_CsvIndexCancel(取消创建索引文件)
如果在索引文件创建过程中#H_Control_CsvIndexCancel置ON,创建过程将被取消。正在创建的索引文件将被删除。
在创建索引文件的过程中,请勿关闭人机界面的电源。否则不仅会停止创建索引文件,还可能损坏外部存储器中保存的数据。
如需使用#H_CsvIndex_Control,请在[传输CSV数据(条件)]选项卡中勾选[传输CSV数据]。如果禁用[传输CSV数据],#H_CsvIndex_Control将不起作用。
关于[通用设置]-[传输CSV数据(条件)]的详情,请参阅以下内容。
26.8.1 传输CSV数据(条件)
如果用系统变量创建索引文件,则随着索引文件的CSV文件数量的增加,人机界面的性能会下降。如果不希望人机界面的性能有所下降,请在离线模式或在GP-Pro EX中创建索引文件。
在CSV数据传输过程中,不能生成索引文件。如需创建索引文件,请确认CSV数据传输的传输开始位为OFF。
开始传输CSV数据时,如果出现“无外部存储器”或“CF卡错误”,索引文件的创建将不会进行。请将传输CSV数据的传输开始位置OFF。
在创建索引文件的过程中,不能传输CSV数据。
如果在索引文件的创建过程中执行了下述操作,创建过程将被取消。
进入离线模式
运行画面传输
拨除USB存储器
如果已经保存了索引文件,当新的索引文件创建完成时将,覆盖原来的索引文件。
在创建索引文件的过程中,不能更改“#H_Control_CsvIndexTrigger”和“#H_Control_CsvIndexDevice”的值,创建过程会继续。
#H_CsvIndex_Counter
保存索引文件的CSV文件总数。
#H_CsvIndex_Status
保存索引文件创建的处理状态。
0000h |
索引文件创建前 |
0001h |
索引文件创建中 |
0002h |
索引文件创建成功结束 |
0010h |
#H_Control_CsvIndexCancel置ON,索引文件的创建被中断。 |
0100h |
外部存储器未插入人机界面或未正确格式化。 |
0200h |
外部存储器中未保存CSV文件或CSV文件中的数据无效。 |
0400h |
外部存储器内空间不足或因索引文件为只读文件而无法覆盖数据。 |
正常结束时,将#H_Control_CsvIndexTrigger置OFF会将保存在#H_CsvIndex_Statusstart的值清零。
#H_Control_CsvIndexCancel置OFF时,#H_Control_CsvIndexTrigger会自动置OFF。保存在#H_CsvIndex_Status中的值也会被清零。
#H_CsvIndex_Total
保存索引文件创建过程中外部存储器中保存的CSV文件的总数。
#H_CurrentDay
日期信息的“日期” 以BCD格式保存在LS2050中。
#H_CurrentDayofTheWeek
星期的当前值保存在LS9310中。星期根据人机界面的板载IC(RTC)时钟的年、月和日计算而来。
A.1.1.4 LS9000区(Direct Access方式)
#H_CurrentHour
时间信息的“小时” 以BCD格式保存在LS2051中。
#H_CurrentMinute
时间信息的“分钟”以BCD格式保存在LS2052中。
#H_CurrentMonth
日期信息的“月”以BCD格式保存在LS2049中。
#H_CurrentScreenNo
保存正在显示画面的画面号。
当通讯方式为Direct Access时,它被保存在LS0000中;当通讯方式为Memory Link时,它被保存在0015中。
#H_CurrentSecond
时间信息的“秒”以BCD格式保存在LS2053中。
#H_CurrentTokenSpeed
只在串行多重连接过程中使用。
通过多个连接显示器的令牌数据包(PLC的一个命令权限)进行一个周期的传输所需时间的当前值。单位为10毫秒。每次更改最大值或切换画面时都更新数据。该数据的初始值为“0”。有±10ms的误差。保存在LS2041中。
#H_CurrentYear
日期信息的“年”以BCD格式保存在LS2048中。
保存的值是年的最后2个数字。
#H_DispScanCounter
每次当显示画面上设置的部件进行处理时计数器会增加一次。
对目标部件的所有处理均已完成时,会更新此值并以Bin格式将其保存到LS2038。
#H_DispScanTime
显示画面上的第一个部件到最后一个部件所需的时间。
数据以Bin格式保存到LS2036,以微秒为单位。当对目标部件的所有处理均已完成时数据会得到更新。数据的初始值是0。该值有±10ms的误差。
#H_EtherLink_ConstCommuniMemInfo
只能用于主站人机界面。
保存主/从/GP-Viewer EX 站点的连续通讯量总值。有关地址数的计算方法,请参阅如下内容。
7.6.2 设置步骤 - 计算通讯流量
#H_EtherLink_ConstItemCount
只能用于主站人机界面。
从主/从/GP-Viewer EX向主站人机界面实际请求的连续通讯量总值,以字节为单位保存。16位、32位和位地址分别以2个字节、4字节、2字节进行计算。
#H_Expression_Err_Status
保存动画功能的操作错误状态。
#H_Expression_BCD_Err、#H_Expression_Division_Err、#H_Expression_Overflow错误状态分别保存在位 0、位 1、位 2中。更多信息,请参阅以下内容。
A.2.2.1 位型 - #H系统变量
#H_From_Year/#H_From_Month/#H_From_Day/#H_From_Hour/#H_From_Minute/
#H_From_Second
保存查找条件输入键盘[从]字段的“年”(年分的后2位)、“月”、“日”、“时”、“分”、“秒”数据。
在不支持精确查找/排序功能的机型上,不能运行此功能。
#H_GlobalWindowControl
当L0016的位0置ON时显示全局窗口,当位置OFF时隐藏。
当L0016的位1置ON时,可以更改全局窗口的显示顺序。
#H_GlobalWindowNo
间接选定全局窗口的注册号被保存在LS0017中。
保存的值格式为Bin或BCD,范围从1到2000。
#H_GlobalWindowPosX
全局窗口左上角间接选定X坐标的显示位置被保存在LS0018中。
值的格式为Bin或BCD。
#H_GlobalWindowPosY
全局窗口左上角间接选定Y坐标的显示位置被保存在LS0019中。
值的格式为Bin或BCD。
#H_HistoricalTrendMagnification
保存历史趋势图放大/缩小显示的状态。当执行放大/缩小,或当通过画面切换或窗口显示设有[默认放大倍数]的历史趋势图时,会在该系统变量中保存一个值。
0 : 间隔模式
1 : 原始尺寸
2 : x 2
4 : x 4
8 : x 8
如果显示了多个历史趋势图,则会保存最后一个使用了放大或缩小显示的历史趋势图的显示放大倍数。
如果通过画面切换或窗口显示的历史趋势图没有设置[默认放大倍数],则系统变量中的值可能会与人机界面上历史趋势图的放大倍数不一致。
#H_JpegCaptureFileNo
如果“保存在”是任何非[FTP服务器]的位置,则要获取的画面捕捉的文件号被指定为LS2074。
当勾选[自动增加文件号]复选框时可使用此字段。从[系统设置]窗口中点击[主机], 在[模式]选项卡上勾选[画面捕捉]。
#H_LocalName
保存人机界面的名称。
在[视频/影像]设置中,勾选[保存到CF/USB卡]复选框,[自定义字符串]则选择[间接]选项。将站名称复制到[自定义字符串]所指定的地址中,然后当[控制地址]置ON时,即会用站名称作为目标文件夹的名称。
保存来自多台人机界面的数据时,用此方法定义文件夹可便于区分图像数据所在的位置。
28.10.1 视频/影像设置
#H_LockElapsedTime
在[系统设置]-[主机]-[扩展功能设置]页面的[操作锁定设置]区,如果勾选了[启用操作锁定],此变量保存自操作锁定开始起计算的经过时间。
#H_LockRemainderTime
在[系统设置]-[主机]-[扩展功能设置]页面的[操作锁定设置]区,如果设置了[超时],此变量保存距操作锁定解锁剩余的时间(秒)。
#H_LockOwnerIPAddr
获得作为操作锁定的人机界面的IP地址。
#H_LoginUserID
保存当前登录的人员的用户ID。
#H_MachineNo
保存转换适配器的型号,只用于手持式人机界面。
上电后在读取转换适配器的型号之前,值为0。
如需启用,在[系统设置]窗口中点击[主机]。在[模式]选项卡中,启用[转换适配器]。操作开关也可以在离线模式下进行配置。
请参阅维护/故障排除手册,了解离线模式配置详情。
#H_MAXTokenSpeed
只在串行多重连接过程中使用。
通过多个连接显示器的令牌数据包(PLC的一个命令权限)进行一个周期的传输所需时间的当前值。单位为10毫秒。每次更改最大值或切换画面时都更新数据。该数据的初始值为“0”。有±10ms的误差。保存在LS2040中。
#H_NumpadInputMode
切换EZ系列数字键盘的输入模式。
写入以下值可更改数字键盘的输入模式。
值(Dec) |
描述 |
详情 |
---|---|---|
0 |
数字键盘 |
总是作为数字键盘使用。仅当数据显示器在输入等待状态下可用。 即使设置了功能键也无效。 |
1 |
功能键 |
总是作为功能键作用。 不能用作数字键盘。 |
2 |
数字键盘和功能键 |
人机界面会自动在数字键盘输入和功能键输入之间切换。 仅在数据显示器处于输入等待状态下才能切换到数字键盘输入。 |
输入0~2以外的数值,EZ系列数字键盘不起作用。
#H_RecipeGroupID
指定扩展配方的组ID。在传输/接收和导入/导出扩展配方数据时使用。
该系统变量的值将成为要在扩展配方列表上显示的组ID。
#H_RecipeGroupName
保存扩展配方的组名称。
#H_RecipeGroupID的值无效或为0时,#H_RecipeGroupName中将保存0。
#H_RecipeID
指定扩展配方的配方ID。在传输/接收扩展配方数据时使用。
指定扩展配方的配方ID,该扩展配方将以CSV文件的形式导入/导出扩展配方数据。
保存扩展配方列表中选定配方标签所对应的配方ID。
指定属于显示的扩展配方数据列表的元素数据所对应的配方ID。
该系统变量的值将成为要在扩展配方列表上显示的配方ID。
#H_RecipeLabelSortType
指定扩展配方列表上要显示的配方标签的显示顺序。
0 : 配方ID顺序
1 : 配方标签(升序)
2 : 配方标签(降序)

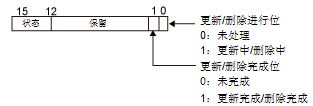

#H_RecipeProcessing
保存传输/编辑等扩展配方数据的处理状态。
当#H_RecipeControlSend和#H_RecipeControlUpload置ON时,处理状态被保存在#H_RecipeProcessing中。
位 |
描述 |
详情 |
---|---|---|
0 |
传输位 |
保存从人机界面到外接设备的传输状态 |
1 |
传输完成标记 |
|
2 |
接收位 |
保存从外接设备到人机界面的传输状态 |
3 |
接收完成标志 |
|
4 |
导出位 |
保存输出到外部存储器的CSV输出状态 |
5 |
导出完成标志 |
|
6 |
导入位 |
保存从外部存储器执行导入的状态 |
7 |
导入完成标志 |
|
8 |
扩展配方列表的更新位 |
保存扩展配方列表的更新状态 |
9 |
扩展配方列表的复制位 |
保存编辑、复制和删除配方标签的处理状态 |
10 |
扩展配方列表的删除位 |
|
11 |
扩展配方列表的编辑位 |
|
12 |
扩展配方列表的重加载位 |
保存扩展配方列表的更新状态 |
13 |
扩展配方列表的保存位 |
保存元素值编辑结果的保存状态 |
#H_RecipeResultCSV
保存将扩展配方数据导入/导出为CSV文件的处理结果
错误代码 |
描述 |
详情 |
---|---|---|
0 |
成功完成 |
|
1 |
#H_RecipeGroupID值无效 |
|
2 |
保留 |
|
3 |
导入失败 |
CSV文件格式错误 |
4 |
导入失败 |
没有可替换的CSV文件 |
5 |
导入失败 |
CSV文件格式列数不足 |
6 |
导入失败 |
CSV文件格式列数过多 |
7 |
导入失败 |
CSV文件格式行数过多 |
8 |
导入失败 |
元素值字符数过多(字符串太长),或含有无效字符。 |
9 |
导入失败 |
元素值中除字符串以外的值无效(超出设定范围) |
10 |
导入停止 |
因为正在用扩展配方数据编辑元素值 |
11 |
没有可导入的文件 |
存有待导入文件的外部存储器未连接 |
12 |
生成导出文件失败 |
|
13 |
写入错误 |
写入不成功。请再次传输。 |
14 |
写入错误 |
写入不成功。请再次传输。 |
15 |
容量不足 |
画面区可用空间不足,不能更新 |
在导入和导出过程中,如果#H_Control_USBDetachTrigger和#H_Control_SDDetachTrigger置ON,将保存错误3~9或12。
#H_RecipeResultTransfer
保存扩展配方数据的传输处理结果。
错误代码 |
描述 |
详情 |
---|---|---|
0 |
成功完成 |
|
1 |
#H_RecipeGroupID值无效 |
|
2 |
#H_RecipeID值错误 |
|
3 |
发送/接收过程中发生寄存器访问错误 |
|
4 |
因接收元素值中含有超出设定范围的值,接收处理被取消。 |
|
5 |
因元素值被取消,接收处理被取消。 |
当#H_RecipeStatusEdit和#H_RecipeControlUpload均置ON时发生 |
6 |
因接收元素值中含有无效字符,接收处理被取消。 |
|
7~12 |
保留 |
|
13 |
写入错误 |
写入不成功。请再次传输。 |
14 |
写入错误 |
写入不成功。请再次传输。 |
15 |
容量不足 |
画面区可用空间不足,不能更新 |
#H_RemoteHMI_Connect_Status
保存Pro-face Remote HMI客户端和服务器连接状态。
值(Dec) |
描述 |
---|---|
0 |
客户端和服务器未连接 |
1 |
同步模式连接 |
2 |
异步模式连接 |
#H_RemoteHMI_Touch_Status
保存Pro-face Remote HMI上的独占触摸状态。
值(Dec) |
描述 |
---|---|
0 |
触摸操作未独占 |
1 |
仅服务器端可执行触摸操作 |
2 |
仅客户端可执行触摸操作 |
#H_SecurityBackupControl
导入或导出安全数据。
在位2中写入操作类型(导入/导出),在位1中写入保存安全数据的位置。
当位0置ON时,将执行位2和位1中设置的操作。
导出的安全数据保存在指定的外部存储器的[Security]文件夹下,文件名为[SecFPDat.bin]。
当从指定的外部存储器的[Security]文件夹导入安全数据时,文件名也必须为[SecFPDat.bin]。
可导入以前导出的安全数据以及用指纹识别设置工具创建的安全数据。
#H_SecurityBackupStatus
保存导入/导出安全数据时的状态
状态详情
位12~15 |
描述 |
详情 |
---|---|---|
0 |
成功完成 |
读取/写入成功完成 |
1 |
级别模式错误 |
密码设置被设为级别模式。(应改为用户ID模式。) |
2 |
安全数据错误 |
安全设置错误(用户ID重复或未设置用户ID或密码。) |
3 |
保留 |
- |
4 |
没有外部存储器 |
没有外部存储器。或者CF卡盖处于打开状态。 |
5~8 |
保留 |
- |
9 |
读取/写入错误 |
对人机界面或外部存储器执行读取/写入失败 |
10~15 |
保留 |
- |
在导入/导出安全数据的过程中发生错误时,保存错误状态。
读取/写入完成时,读取/写入位自动置OFF,同时,读取完成/写入完成位置ON。将#H_SecurityBackupControl的开始位置OFF,完成位也会自动置OFF。
当读取/写入过程中发生错误时,完成位不置ON。当发生了错误且在#H_SecurityBackupStatus中保存了错误状态时,读取/写入位置OFF。当#H_SecurityBackupControl的开始位置OFF时,不清除状态。将在下一次成功完成处理时清除状态。
#H_SecurityFingerprintControl
更新或删除EZ指纹识别模块数据库。
在位1中设置操作类型(更新/丢弃)。位0置ON时,更新或丢弃数据库。
使用新的指纹识别模块时更新数据库。另外,当使用一个曾用于其他人机界面的指纹识别模块时更新数据库。
#H_SecurityFingerprintStatus
在更新/丢弃指纹识别模块数据库的过程中发生错误时保存错误状态。
状态详情
位12~15 |
描述 |
详情 |
---|---|---|
0 |
成功完成 |
成功更新/丢弃数据库时发生 |
1 |
指纹识别模块连接错误 |
未连接指纹识别模块时发生 |
2 |
指纹数据不存在 |
更新数据库时指定的文件夹中不存在安全数据 |
3~15 |
保留 |
- |
更新/丢弃完成时,更新/丢弃位自动置OFF,同时,更新完成/丢弃完成位置ON。将#H_SecurityFingerprintControl的开始位置OFF,完成位也会自动置OFF。
如果在更新/丢弃过程中发生错误,完成位不置ON。此时,更新/丢弃位置OFF,错误状态保存在#H_SecurityFingerprintStatus中。当#H_SecurityBackupControl的开始位置OFF时,不清除状态。将在下一次成功完成处理时清除状态。
保存执行状态和在线写入密码的“保存在”的位置。
通过将位0从OFF置为ON,可使CSV文件的密码反映在人机界面上。
写入错误检查
当写入人机界面时,检查级别模式/用户ID模式和写入模式的以下项目。
O:检查错误 X:不检查错误
要检查的内容 |
级别模式 |
用户ID模式 |
||
---|---|---|---|---|
替换 |
附加 |
替换 |
附加 |
|
主机上安装了外部存储器 |
O |
O |
O |
O |
CSV文件拥有指定的路径和文件名。 |
O |
O |
O |
O |
CSV文件具有指定的格式。 |
O |
O |
O |
O |
CSV文件的密码数据符合以下规定。 |
- |
- |
- |
- |
|
O |
O |
O |
O |
|
O |
O |
O |
O |
|
X |
X |
O |
O |
|
X |
X |
O |
O |
已设置用户ID的数量不超过100。*1 |
X |
X |
O |
O |
CSV文件的级别模式/用户ID模式与人机界面上的一致。 |
O |
O |
O |
O |
用户ID(密码)不重复。*2 |
O |
O |
O |
O |
写入模式不同,检查的内容也不同。
*1检查已设置用户ID的数量
替换 |
检查要写入文件中的设置数量。 |
附加 |
检查要写入数据和现有数据中的设置数量总和。 |
*2检查数据重复
级别模式 |
替换 |
确认要写入文件中的密码不重复。 |
附加 |
确认密码在写入文件中不重复,确认要写入数据和现有数据两者之间的密码不重复。 |
|
用户ID模式 |
替换 |
确认要写入文件中的ID不重复。 |
附加 |
确认要写入文件中的ID不重复,确认要写入数据和现有数据两者之间的ID不重复。 |
#H_SecurityWriteStatus
当在线写入密码的过程中发生错误时,保存错误状态。
状态详情
位组合 |
描述 |
详情 |
---|---|---|
0000 |
成功完成 |
写入人机界面成功完成 |
0001 |
保留 |
|
0010 |
保留 |
|
0011 |
保留 |
|
0100 |
没有外部存储器 |
写入主机时,未连接外部存储器或CF卡盖处于打开状态 |
0101 |
删除错误 |
删除CSV文件失败。 |
0110 |
保留 |
|
0111 |
保留 |
|
1000 |
用户ID超出范围 |
当写入人机界面时,用户ID数量超过100。 |
1001 |
写入数据错误 |
向NAND写入数据失败。 |
1010 |
CSV文件名或路径错误 |
CSV文件没有指定的路径或文件名。 |
1011 |
CSV文件 |
CSV文件不是指定格式。 |
1100 |
CSV数据错误 |
密码数据中存在错误。 |
1101 |
模式错误 |
级别模式或用户ID模式与人机界面上的不匹配。 |
1110 |
重复错误 |
密码重复(级别PS模式)。 用户ID重复(用户ID模式)。 |
当完成写入时,写入位自动置OFF,写入完成位同时置ON。
当用户把写入起始位置OFF时,完成位自动置OFF。
即便在写入完成位置ON前将写入开始位置OFF,写入完成位也会自动置OFF。
当写入过程中发生错误时,完成位不置ON。写入位置OFF,错误状态保存在HMI系统变量#H_SecurityWriteStatus中。即便写入开始位置OFF,也不会自动清除该状态。将在下一次成功完成处理时清除状态。
#H_SetDay
日期信息的“日期”值以BCD格式保存在LS2058中。
保存的值是2位数,范围从01到31。通过使用数据部件重写该值,可以更改时间数据的“日期”。但是,超范围的值不能保存。
#H_SetHour
时间信息的“小时”值以BCD格式保存在LS2059中。
保存的值是2位数,范围从00到23。通过使用数据部件重写该值,可以更改时间数据的“小时”。但是,超范围的值不能保存。
#H_SetMinute
时间信息的“分钟”值以BCD格式保存在LS2060中。
保存的值是2位数,范围从00到59。通过使用数据部件重写该值,可以更改时间数据的“分钟”。但是,超范围的值不能保存。
#H_SetMonth
日期信息的“月”值以BCD格式保存在LS2057中。
保存的值为2位数范围为01~12(月)。通过使用数据部件重写该值,可以更改时间数据的“月”。 但是,超范围的值不能保存。
#H_SetSecond
时间信息的“秒”值以BCD格式保存在LS2061中。
保存的值为2位数,范围为00~59(秒)。通过使用数据部件重写该值,可以更改时间数据的“秒”。 但是,超范围的值不能保存。
#H_SetYear
日期信息的“年”值以BCD格式保存在LS2056中。
保存的值是年的最后2个数字(00到99)。通过使用数据部件重写该值,可以更改时间数据的“年”。 但是,超范围的值不能保存。
#H_SignalBuzzerHL_Control
设置EZ塔灯蜂鸣器的音调。
0000h |
默认 |
0001h |
高 |
0002h |
低 |
#H_SignalBuzzerHL_Status
保存信号灯蜂鸣音设置的处理状态。
0000h |
断开 |
0001h |
高 |
0002h |
低 |
#H_SignalBuzzerPattern_Control
设置信号灯蜂鸣器的发声模式。
0000h |
默认 |
0001h |
蜂鸣器OFF |
0002h |
连续(哔.......) |
0003h |
间歇(哔哔、哔哔、哔哔) |
0004h |
间歇2(哔哔/哔哔/哔哔/哔哔/哔哔/哔哔/哔哔/哔哔) |
0005h |
间歇3(5次短哔哔声...5次短哔哔声...) |
#H_SignalBuzzerPattern_Status
保存信号灯蜂鸣模式设置的处理状态。
0000h |
默认 |
0001h |
蜂鸣器OFF |
0002h |
连续(哔.......) |
0003h |
间歇(哔哔、哔哔、哔哔) |
0004h |
间歇2(哔哔/哔哔/哔哔/哔哔/哔哔/哔哔/哔哔/哔哔) |
0005h |
间歇3(5次短哔哔声...5次短哔哔声...) |
#H_SignalBuzzerVolume_Control
设置信号灯的蜂鸣音量。
0000h |
默认 |
0001h |
高 |
0002h |
中 |
0003h |
低 |
#H_SignalBuzzerVolume_Status
保存信号灯蜂鸣音设置的处理状态。
0000h |
断开 |
0001h |
高 |
0002h |
中 |
0003h |
低 |
#H_Signal**Blink_Control
设置信号灯的闪烁模式。
0000h |
默认 |
0001h |
不亮 |
0002h |
正常发亮 |
0003h |
500ms亮灭闪烁(周期1秒) |
0004h |
250ms亮灭闪烁(周期500毫秒) |
以下变量中的“**”表示信号灯的低段、中段、高段:
01:低段
02:中段
03:高段
#H_Signal**Blink_Status
保存信号灯的闪烁模式。
0000h |
断开 |
0001h |
不亮 |
0002h |
正常发亮 |
0003h |
500ms亮灭闪烁(周期1秒) |
0004h |
250ms亮灭闪烁(周期500毫秒) |
以下变量中的“**”表示信号灯的低段、中段、高段:
01:低段
02:中段
03:高段
#H_Signal**Color_Control
设置信号灯的闪烁颜色。
0000h |
默认 |
0001h |
不亮 |
0002h |
红色 |
0003h |
绿色 |
0004h |
蓝色 |
0005h |
黄色 |
以下变量中的“**”表示信号灯的低段、中段、高段:
01:低段
02:中段
03:高段
#H_Signal**Color_Status
保存信号灯闪烁颜色的设置状态。
0000h |
默认 |
0001h |
不亮 |
0002h |
红色 |
0003h |
绿色 |
0004h |
蓝色 |
0005h |
黄色 |
以下变量中的“**”表示信号灯的低段、中段、高段:
01:低段
02:中段
03:高段
#H_TagConsistencyConfig
设置Tag一致性检查操作。
位 |
描述 |
---|---|
0 |
检查结果的位置 ON:USB存储器 OFF:SD卡 |
4 |
文件已经存在时的检查结果设置 ON:不覆盖 OFF:覆盖 |
8~9 |
保存的检查结果的日期格式 00 : yy/mm/dd 01 : mm/dd/yy 10 : dd/mm/yy 11 : mm/dd |
16~17 |
一致性检查的项目 00或11:GP-Pro EX中注册的所有Tag 01 : 用于部件或通用设置的Tag 10 : 注册但未使用的Tag |
24~27 |
检查结果的语言 0000 : ASCII 0001 : 日语 0010 : 中文(繁体) 0011 : 中文(简体) 0100 : 韩语 0101 : 俄语 0110 : 泰语 其他情况:欧美 |
如果日志文件的属性为只读,即使位4置OFF,也不能覆盖文件。一致性检查状态(#H_TagConsistencyStatus)的位10置ON。
如果在GP-Pro EX的[首选项]设置中将[语言]选择为日语,当在位27~24中选择了非日语的语言时,错误消息将不能正常显示。请将[语言]设置为英语。
#H_TagConsistencyStatus
保存Tag一致性检查的处理状态。
当#H_TagConsistencyTrigger(Tag一致性检查开始)置OFF时,#H_TagConsistencyStatus的所有位均置OFF。但是,在一致性检查过程中,所有位在一致性检查完成之后置OFF(位1置ON后)。
位8或位9置ON时,一致性检查停止。
即使位10置ON,一致性检查也会继续。
#H_To_Year/#H_To_Month/#H_To_Day/#H_To_Hour/#H_To_Minute/#H_To_Second
保存查找条件输入键盘[到]字段的“年”(年分的后2位)、“月”、“日”、“时”、“分”、“秒”数据。
20.10.3 输入查找条件
在不支持精确查找/排序功能的机型上,不能运行此功能。
[PLC*]#H_DriverCycleTime
保存从人机界面向控制器/PLC请求数据到人机界面收到数据的这段时间,单位为毫秒。
获取值的控制器名称在[*]中输入。按顺序将控制器/PLC通讯周期时间1至32的值保存到LS9400至LS9431。接下去的情况同样处理,将PLC2、3、4的值保存在LS9432到LS9527中。
控制器/PLC名称在控制器/PLC设置中指定。
H系统变量保存自第33个项目开始的内容。
可从[系统设置]-[外接设备列表]页的[控制器/PLC管理地址列表]中查看保存通讯周期时间的内部寄存器地址。
5.4.13 [系统设置] - [外接设备列表]设置指南
[PLC*]#H_DriverErrorCode
保存已发生的任何错误代码。低8位保存错误代码的最后3位。(例如,错误代码为“RHxx006”,保存“006”。)
获取值的控制器名称在[*]中输入。
关于错误代码,请参阅以下内容。
[PLC*]#H_DriverErrorCount
保存已发生错误的数量。获取值的控制器名称在[*]中输入。
[PLC*]#H_DriverErrorDate
以秒为单位,保存从1970年1月1日00:00:00到发生错误时所经过的时间。
获取值的控制器名称在[*]中输入。
