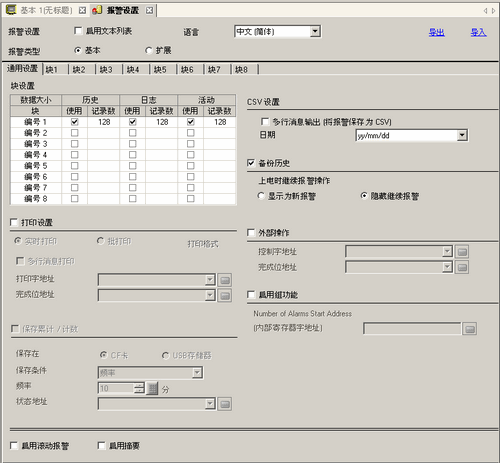

可以设置报警消息(历史)的块、显示模式和已保存的报警历史数。
使用支持SD卡的人机界面时，请用“SD”/“SD卡”替换“CF”/“CF卡”。
在每种模式下为每个块设置显示模式和历史报警记录数(显示模块中保存的历史报警数)。
块
要注册的报警消息组。最多可以使用8个块。
显示模式
从[历史]、[日志]或[活动]中选择报警消息的显示方式。选择[活动]仅显示当前触发的报警。若要显示原来的报警，请选择[历史]或[日志]。
历史
按照触发顺序，显示报警消息、数据、触发日期和触发时间。将在同一行中增加确认或恢复报警的时间。这样即可在一行中看到每个报警的状态变化。

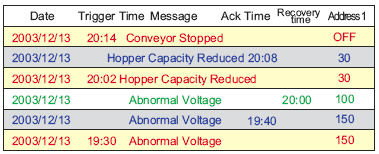

日志
每次当状态从[触发]、[确认]更改为[恢复]时，将在不同的行中分别显示消息、日期/时间和读取数据。这样便于查看每个状态的日期。
活动
仅显示[触发]报警。当报警恢复时，会自动将其清除。
Usage
选择将使用的[显示模式]。最多可以为整个历史报警设置8种显示模式。
记录数
设置为每种显示模式保存的历史报警数。当已触发报警超出了指定数量时，将删除最老的报警消息。
该值因人机界面的机型和[报警类型]设置而不同。
机型 |
[基本]的记录数 |
[扩展]的记录数 |
IPC系列 |
10000 |
10000 |
SP5000系列*1 GP4000系列 |
768 |
2048 |
其他机型 |
768 |
768 |
*1 当使用SP5000系列开放型主机模块时(SP-5B40)，在系统设置 - [主机] - [WinGP设置] - [历史数据保持设置] - [保存在]处选择[文件夹]，则可以注册与IPC系列同等数量的记录。
选择是否打印历史报警。
实时打印/批打印
从[实时打印]或[批打印]中选择打印时间。
每次[触发]、[确认]和[恢复]报警时即打印报警历史。
打印格式与[日志]的显示格式相同。
即使使用两个或更多块时，打印也会按需要执行，无论使用哪个块。
当[打印字地址]中的位0打开时，将打印保存在指定块中的整个报警历史。
打印格式由[显示模式]设置决定。
将按照[历史]、[日志]、[活动]的顺序检查设置，按照第一个被设置为“显示”的[显示模式]格式打印数据。
例如，当打印块1时
在这种情况下，使用[历史]格式打印该块。如果未设置[历史]，数据将使用[日志]格式打印。打印后进纸。
多行消息打印
指定打印报警消息时是否与其他信息分行打印。由于消息显示区扩大，可以快速确认长消息的内容。一条报警最多可打印6行(1行日期/时间 + 5行消息)。行数取决于注册的消息。
如果一条消息超过5行且使用了文本列表，将不打印第6行及之后的消息。
打印字地址
该地址控制报警历史的打印。在设置完报警类型后，将触发位(位0)置“ON”开始打印。
完成位地址
设置通知打印已经完成的位地址。打印完成后该位将被置“ON”。
确认[完成位]为ON后，请再将它置为“OFF”。建议此时将[打印字地址]的位0也置OFF。

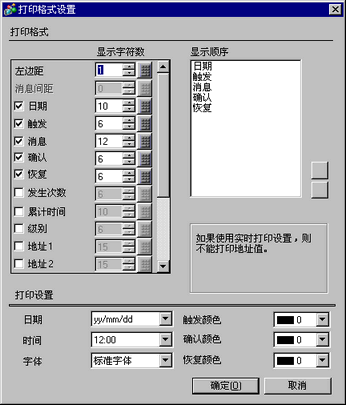

显示[打印格式设置]对话框。
左边距
从0到100个字符中选择最左侧项目字符和边缘之间的距离。

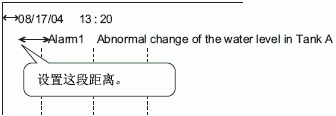

消息间距
当选择了[报警部件]-[基本]-[消息显示方式]-[多行显示]时，可以对此进行定义。 一行可以显示的最大字符数是160个字符。一行可以显示的消息中的字符数为160减去总[显示字符]和[左边距]。设置一个从0到20之间的[显示字符数]。
选择要打印的块
从[日期]、[触发]、[消息]、[确认]、[恢复]、[出现次数]、[累计时间]、[级别]、[地址1]~ [地址8]中指定要打印的项目。
日期
打印触发报警的日期。
触发
打印触发报警的时间。
消息
打印报警消息。
当选择了[报警部件]-[基本]-[消息显示方式]-[多行显示]时，将总是显示消息，不能清除复选框。
确认
打印确认报警消息的时间。
恢复
打印报警恢复的时间。
发生次数
打印触发报警的次数。最大值为65535。
经过时间
打印报警处于已触发状态的总持续时间。最长持续时间为9999小时59分钟59秒。
级别
打印报警的重要性级别。
地址1-地址8
当触发、确认或恢复报警时，打印获取的数据。
显示字符数
为每个项目设置显示的字符数。每个项目的设置范围如下。
日期 |
5到100或8到100个单字节字符 (根据所选的日期格式，设置范围也有所不同) |
触发、确认、恢复 |
5到100或8到100个单字节字符 (根据所选的时间格式，设置范围也有所不同) |
消息 |
1~160个单字节字符 ([报警类型]设为[扩展]时最多192个字符) |
发生次数、累计时间、级别 |
2~100个单字节字符 |
地址1~8 |
0~100个单字节字符 |
如果想在项目间留出间隔，可将[总显示位数]设置为大于实际显示的字符数。
显示顺序

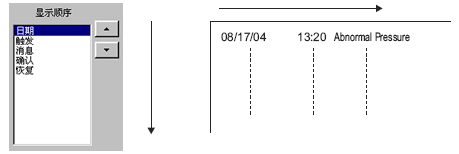

设置所有项目的显示顺序。将从左至右打印从本列表顶部开始的块。
日期格式
从[yy/mm/dd]、[mm/dd/yy]、[dd/mm/yy]和 [mm/dd]中选择一种日期打印格式。
时间格式
从下述中选择打印格式 [12:00]或[24: 00]、[12 : 00 : 00]、[24 : 00 : 00].
字体
从[标准字体]或[矢量字体]中选择报警消息的字体类型。
触发颜色/确认颜色/恢复颜色
从8种颜色中选择报警消息的[触发]、[确认]和[恢复]颜色。无论人机界面是何种类型，均以指定颜色打印消息。
当选择白色时，打印出的消息为黑色。
当[显示模式]为[历史]且设置为[批打印]时，打印已触发报警时将使用触发颜色，打印已确认报警时将使用确认颜色，而打印已恢复报警时将使用恢复颜色。但是，当确认一条以前恢复的报警时，将使用恢复颜色进行打印。颜色设置仅对文本有效。不打印背景色。
CSV设置
设置保存为CSV的格式。
多行消息输出(将报警保存为CSV)
指定打印报警消息时是否与其他信息分行打印。由于消息显示区扩大，可以快速确认长消息的内容。一条报警消息最多可以打印5行。行数取决于注册的消息。
如果一条消息超过5行且使用了文本列表，将不打印第6行及之后的消息。
日期格式
从[yy/mm/dd]、[dd/mm/yy]、[mm/dd/yy]、[20yy/mm/dd]、[dd/mm/20yy]、 [mm/dd/20yy]或[mm/dd]中选择[CSV日期格式]。“yy”显示年份的最后两个数字“mm”和“dd”用两位数字显示月份和日期。
如需用Pro-Server EX(上传GP日志数据并读取为Excel报表)从CF卡读取日志数据，请选择[yy/mm/dd]。如果选择[yy/mm/dd]以外的其他选项，则可能无法正确读取日期。
当在Pro-Server EX中使用MES Action的“Get CF Alarm History File”时，请在选择[yy/mm/dd]。如果选择[yy/mm/dd]以外的其他选项，则可能发生错误或将错误的日期保存到数据库中。
定义是否将历史报警保存到人机界面的备份存储器(SRAM)。
2.3 关于人机界面的内部数据

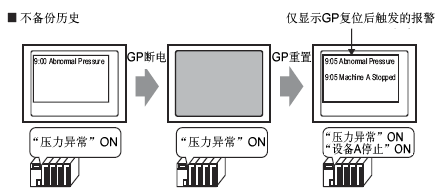

当未选择备份历史而关闭人机界面时，以前显示的所有报警历史都会被清除。当再次打开人机界面时，只显示当时及以后触发的报警。
GP-4100系列人机界面将历史报警保存到虚拟存储器，而不是SRAM。
2.3 关于人机界面的内部数据
如果[报警类型]为[扩展], 则不会将累计时间和发生次数保存在备份SRAM中。如果不希望在关闭人机界面后删除数据，请勾选[保存累计/计数]选项。
上电时继续报警操作
如果[触发条件]中控制器/PLC的值在控制器/PLC开机/关机前后保持不变，则系统使用此设置来显示报警。
显示为新报警

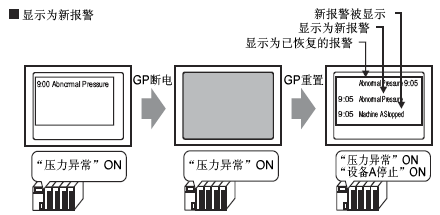

重启人机界面后，除活动报警外，所有先前报警的状态都变为“已恢复”。活动报警显示为新触发的报警。
但是，如果指定了以下任一设置，重启后先前的报警会保留在画面上。即使[触发条件]中指定的控制器/PLC的值保持为0，或选择了[显示为新报警]，这一条也同样适用。
在[位监控]中，[触发条件]为OFF。
在[字监控]中，[触发条件]的报警值为0。
在[字监控]中，[触发条件]的报警范围包含0。
隐藏继续报警

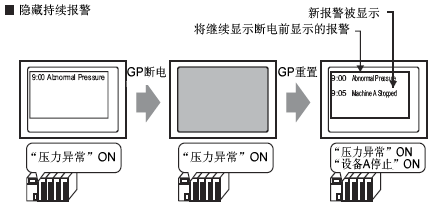

重启人机界面后，所有先前的报警均保留在画面上。
备份功能的情况(当[触发条件]为ON时)
存储频率
使用GP-4100系列时，将历史报警数据保存到虚拟备份存储器的频率设为1到60分钟。
在已定义的频率过后，如果以前保存的数据未发生改变，将不进行存储操作。
历史数据最多可存储200,000次。
|
数据丢失
不遵照上述指示操作可能导致设备损坏。 |
外部操作
选择是否从主机(PLC)上执行[全部确认]、[全部清除]、[清除全部发生次数字段]、[清除全部累计时间字段]。
控制字地址

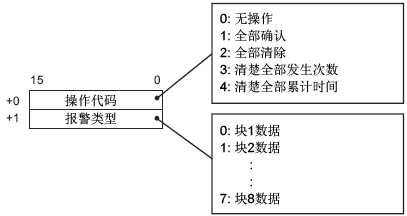

设置将控制从PLC(操作代码)中执行的操作类型及报警类型的地址。
当执行外部操作时，它处理块(活动、历史、日志)中所有报警消息。例如，如果您在块1上执行了[全部清除]，则将清除块1(活动、历史、日志)中的所有报警消息。在一个块内，不能单独操作活动、历史和日志。
操作顺序是[历史]、[日志]、[活动]。
操作完成后请将操作代码设置为[0]。否则将无法开始新的操作。
设计系统时，请务必在启动时将[控制地址]和[完成位地址]置0。这是为预防人机界面在运行时断电。
完成位地址
设置将监控操作完成情况的地址。操作完成时该位将被置“ON”。
将操作代码设置为“0”后，完成位地址自动置OFF。
选择是否使用组功能。设置该功能后，可以按组号统计触发报警的次数。
报警数起始地址(内部寄存器字地址)

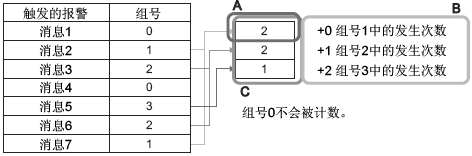

(A)
设置写入报警发生次数的人机界面内部寄存器起始地址。
(B)
在(A)设置的地址中，只将那些具有注册组号的地址用作内部寄存器地址的写入次数区。
(C)
每当报警发生时，相应组号地址(内部寄存器)中的数据将加1。
报警发生次数的计数范围是0~65535。
最大的可用组号是6096。因此，您可以为每个报警消息指定不同的组号。
请确保组数在内部寄存器区(用户区或LS区)范围内。关于LS区，请参阅下面的内容。
A.1.1 LS区(Direct Access方式)
当人机界面关机时报警频率被清除。当备份数据时，请使用内部寄存器的备份功能。
5.4.4.3 [主机] - [模式] - 备份内部寄存器
将数据写入保存报警频率的内部寄存器或人机界面的电源关闭时，将清除数据且不能正确计数。
报警频率的数据格式固定为二进制。
不对组号0的报警进行计数。
保存累计/计数
将[报警类型]设置为[扩展]时，指定是否将报警累计时间和触发报警的次数保存到外部存储器。
如果未勾选[保存累计/计数]且关闭了人机界面，累计时间和发生次数将被置“0”。
请务必勾选[备份历史]复选框。
保存在
从[CF卡]和[USB存储器]中选择“保存在”位置。
保存条件
从[频率]、[位ON]或[位更改]中选择开始保存的条件。
频率
设置保存周期(1~60分钟)。
位ON
当在控制位地址中指定的地址打开时进行保存。
位更改
当在控制位地址中指定的地址置发生改变(ON/OFF)时进行保存。
频率
当[保存条件]为[频率]时，设置保存周期(1~60分钟)。
控制位地址
当[保存条件]设为[位ON]或[位更改]时，定义用于保存的触发位地址。
状态地址
指定存储保存状态的地址。
错误代码 |
描述 |
详情 |
0000h |
输出完成 |
输出成功完成 |
0001h |
输出 |
输出 |
2000h |
没有可写入的数据 |
没有数据记录 |
3000h |
文件写入失败 |
文件具有只读属性或已打开。 SD卡处于写保护状态 |
4000h |
没有外部存储器 |
未插入外部存储器 CF卡盖处于打开状态 |
5000h |
读取错误 |
读取外部存储器失败。 |
6000h |
写入错误 |
外部存储器可用空间不足，或在写入操作期间拔除了外部存储器。 |
3000h |
外部存储器错误 |
外部存储器未正确格式化或无效。 |
3000h |
读取文件失败 |
文件格式不正确，或与人机界面中的报警设置不兼容。 |
如果文件不存在，发生次数和累计时间变为0，0x8000被保存为状态。
配置报警消息，使其显示为滚动报警消息。
该设置以列表形式显示当前活动的报警。
