如果消息中包含不能显示的字符,则整条消息都不显示。
请将操作历史报警的开关放在报警部件所在的同一画面上。如果将开关放在不同的画面上,调用画面等操作将无效。使用特殊开关时情况相同。

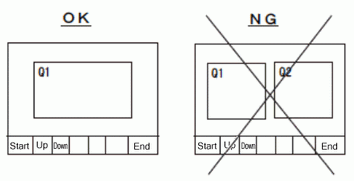

画面上仅放置一个报警部件时,操作历史报警的开关才能正常工作。
为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。
在整个历史报警中(块1~8)可注册的报警消息数量取决于人机界面机型和[报警类型]设置。
注册的报警消息数
机型 |
基本 |
扩展 |
IPC系列 |
10000 |
65533 |
SP5000系列*1 GP4000系列 |
2048 *2 |
65533 |
其他机型 |
2048 *2 |
32767 |
*1 当使用SP5000系列开放型主机模块时(SP-5B40),在系统设置 - [主机] - [WinGP设置] - [历史数据保持设置] - [保存在]处选择[文件夹],则可以注册与IPC系列同等数量的记录。
*2 最多可注册2048条报警消息,包括所有历史报警(块1~8)的[位监控]和[字监控]。对于[字监控],最多可注册768条报警消息。
可设置的历史报警记录数取决于人机界面的机型和[报警类型]设置。
记录数
人机界面 |
基本 |
扩展 |
IPC系列 |
10000 |
10000 |
SP5000系列*1 GP4000系列 |
768 |
2048 |
其他机型 |
768 |
768 |
*1 当使用SP5000系列开放型主机模块时(SP-5B40),在系统设置 - [主机] - [WinGP设置] - [历史数据保持设置] - [保存在]处选择[文件夹],则可以注册与IPC系列同等数量的记录。
在以下情况下会清除备份存储器(SRAM)中的数据:
传输工程(发送工程)
离线模式的[初始化用户内存]
离线模式的[初始化备份SRAM]
触摸历史报警清除开关
在SP5000系列和GP4000系列(GP-4100系列除外)中,如果勾选了[备份历史],根据操作日志的配置,可能不能注册或保存最大允许数量的历史报警记录。
在适用于IPC系列的工程文件中,如果选择了[备份历史],历史报警所占用的备份存储器的大小会因所安装的GP-Pro EX的版本(V3.0以下或V3.0及以上)而不同。如果工程文件用V3.0以下的GP-Pro EX创建,而用V3.0或以上版本的GP-Pro EX打开并传输到IPC系列,则文件大小可能会超出备份存储器(SRAM)的容量。这可能会造成某些功能的错误,因为备份存储器(SRAM)会审查文件的保存优先级。
因此,在传输文件前,请先检查[SRAM信息]([工程]菜单-[信息]-[工程信息])。
20.15 历史报警数据的存储空间要求
关于报警部件,如果存在以下任一情况,则不能用滚动消息的形式显示历史报警。
当选择了[报警部件]-[基本]-[消息显示方式]-[多行显示]时,可以对此进行定义。
为报警部件设置了动画功能。
报警部件被放置在顶层。
报警部件动画在页眉或页脚中。
选择了[调用画面],且在被调用画面上放置了报警部件动画。
[报警类型]为[扩展]时的限制
关于支持扩展功能的机型,请参阅
1.5 支持的功能
如需在GP3000系列上使用[扩展]设置,请安装一个GP3000功能扩展存储器(可选)。请勿在人机界面运行过程中移除GP3000功能扩展存储卡(配件)。
轮询周期可能因工作环境中的负载情况而无法保持设定值。
在实际运行环境中,确认频率超出位和轮询周期,然后相应调整报警监控地址的保持时间。检测频率超出位和轮询周期的方法,请参阅以下内容。
20.12.1.2 报警设置(块1) - 位监控
执行[保存累计/计数]时,请务必设置[备份历史]。
如果设置了[备份历史],则无论报警状态如何,运行[接收工程]或转到离线模式时,都会自动输出累计时间和发生次数的文件。输出文件最多需要4秒。输出文件的过程中不能执行传输或转到离线模式。这些操作要到输出完成后才能执行。
读取报警监控地址时,不能用[保持累计/计数]来输出文件。如果文件输出时刻是[位ON]或[位更改],在完成读取后,将检查寄存器以确定是否符合输出条件。 如果文件输出时刻是[周期],则即使在读取过程中,也会执行周期计数,但仅在读取完成之后才输出文件。
在用[保存累计/计数]功能的过程中,不能用报警监控地址进行读取。如果在文件输出过程中达到了轮询周期,则将在文件输出完成之后执行读取。
在将工程传输到人机界面时,如果外部存储器包含累计时间和发生次数的文件,则会自动删除这些文件。将备份文件(*.cml)下载到人面界面时,也会删除这些文件。备份文件通过传输工具的[Memory Loader] - [创建备份文件]选项进行创建。
用Memory Loader上传人机界面数据时,备份文件(*.cml)中不包含累计时间和发生次数的文件。如果要将备份文件(*.cml)下载到另一台人机界面,还需要用外部存储设备来转移累计时间和发生次数文件。
人机界面上电时(刚传输完除外),将读取累计时间和发生次数的文件。如果没有文件,则保存错误状态。
GP-4100系列限制
数据丢失
不遵照上述指示操作可能导致设备损坏。 |
历史数据最多可存储200,000次。
历史报警消息滚动显示:消息部分的显示可能有延迟。
