无法通过视频输入模块显示摄像机图像。

如果无法通过视频输入模块显示图像，请依次做以下检查。

1)

在离线模式下能否显示摄像机图像？

⇒如何在离线模式下查看摄像机图像？

♦

如果在离线模式下能显示图像。

1.	请确认[摄像机与视频模块]及[视频模块与人机界面]的连接是否正确。
	=> 如何连接视频模块/电缆

♦

如果在离线模式下不显示图像。

1.

请打开[视频模块/DVI窗口模块设置]，检查设置内容。

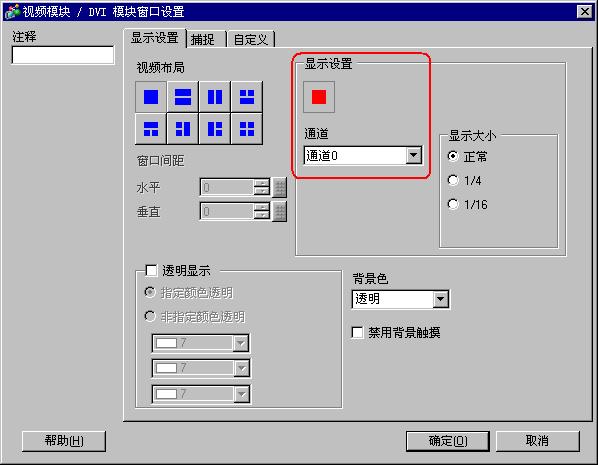

请确认[显示设置]中的通道号设置与连接到视频模块的通道匹配。

2.

请打开基本画面并根据画面上的视频模块显示器的[视频布局]设置确认以下内容。

a.

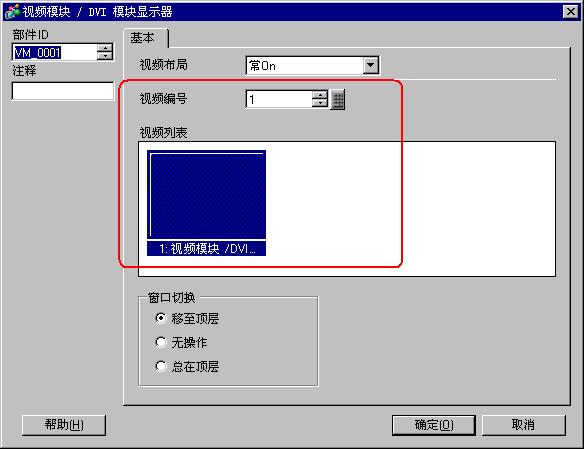

如果将视频布局设置为[常On]

*	请确认在[视频编号]中设置了已设置的视频模块窗口的编号。

b.

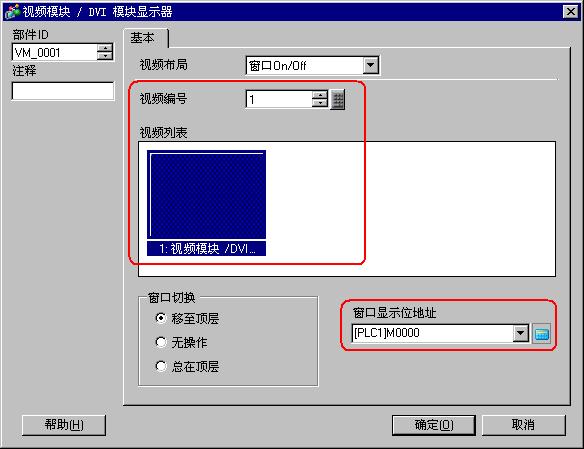

如果将视频布局设置为[窗口On/Off]

*	请确认在[视频编号]中设置了已设置的视频模块窗口的编号。
*	已设置的[窗口显示位地址]是否为ON？

c.

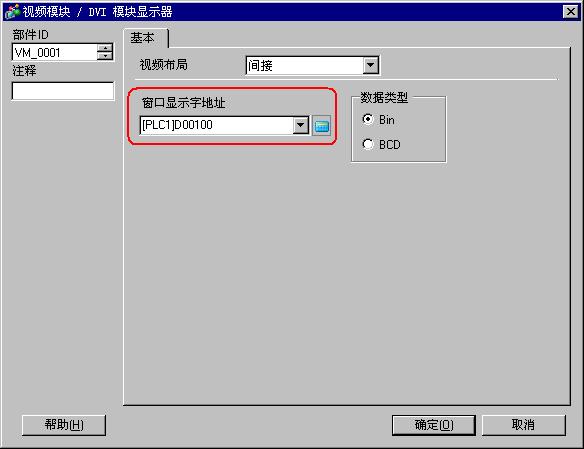

如果将视频布局设置为[间接]

*

已设置的[窗口显示字地址]是否工作正常？

窗口显示字地址用于指定要显示的窗口或控制显示/清除，共使用从指定地址开始的4个连续字地址。

请在“窗口编号”地址中输入要显示窗口的编号，并确认“控制”地址的位0为ON。

保存的数据如下所示。

+0	控制	当位0为ON时显示指定的窗口
+1	窗口编号	设置要显示的窗口
+2	显示位置(X坐标)	设置要显示窗口的X坐标
+3	显示位置(Y坐标)	设置要显示窗口的Y坐标
