如果数据显示器的[文本显示]不能显示文字，检查下列各项：
|
|
|
| 检查1 字符代码是否正确? |
|
|
| |
使用如下字符代码：
|
|
|
| 数据显示器部件的显示语言 |
兼容的字符代码 |
备注 |
| 日语 |
Shift JIS Code |
--- |
ASCII
|
Code Page 850
Code
Page 1250
Code Page 1252
Code Page 1254
Code
Page 1257
|
|
| 中文(简体) |
GB 2312 |
--- |
| 中文(繁体) |
BIG 5 |
--- |
| 韩语 |
KS C 5601 |
--- |
| 俄语 |
Code Page 1251 |
--- |
| 泰语 |
Code Page 874 |
--- |
|
|
|
| 检查2 字地址是否正确?
|
|
|
|
|
使用字地址的数量取决于要显示的字符个数。 |
|
|
|
|
|
例如：当显示字符数设置为“10”
1个字(16位)存储2个文本代码。 |
|
|
|
|
|

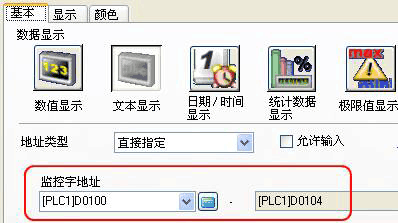

例如：如果在文本显示中指定“D100”作为地址，从D100到D104共5个地址用于存储文本代码。 |
|
|
|
|
|
| 检查3 文本代码的存储顺序是否正确? |
|
|
|
|
根据文本数据模式，在字地址中存储字符，该模式设置了数据存储顺序。
|
|
|
如何检查当前设置的文本数据模式？ |
|
|
1. |

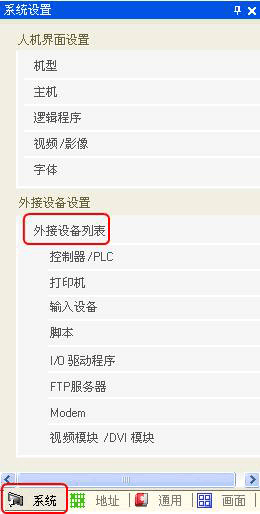

在系统设置窗口点击[外接设备列表]。 |
|
|
|
|
|
|
2. |

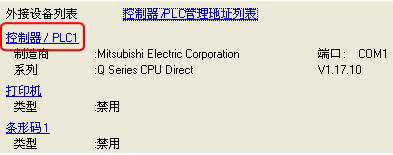

选择目标字地址存储的设备。 |
|
|
|
|
|
|
3. |

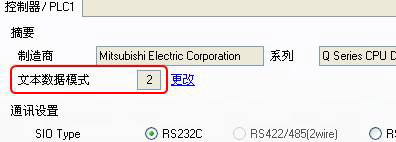

显示该设备的设置项目，检查文本数据模式。 |
|
|
|
|
|
|
|

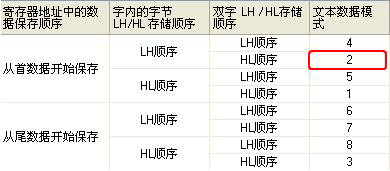

文本数据模式
|
|
|
|
有如下的8种文本数据模式： |
|
|
|
|
|
|
|
存储于设备地址中文本代码的顺序，取决于文本数据模式。
了解详细请参阅控制器/PLC连接手册。
|
|
|

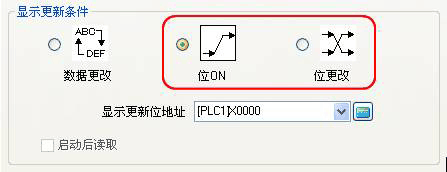

| 检查4 显示更新条件是否使位发生变化？ |
|
|
|
|
如果您设置了以下两个显示更新条件中的一个，必须有位改变。 |
|
|
|
|
|
| 显示更新条件 |
描述 |
| 位ON |
当“显示更新位地址”置位，读取并更新存在PLC中的文本代码。
位地址置位后如果文本代码更新，在下次置位之前需要先复位。 |
| 位更改 |
当“显示更新位地址”的位反转时，读取并更新存在PLC中的文本代码。
如果位反转后文本代码改变，再次反转。 |
|
|
|
| 检查5 是否使用了图像字体? |
|
|
|
|
要在文本显示中使用图像字体，您必须事先注册字符。
了解字符注册的详情，请参阅下页。 |
|
|
什么是图像字体的“字符注册”？
|
|
|
