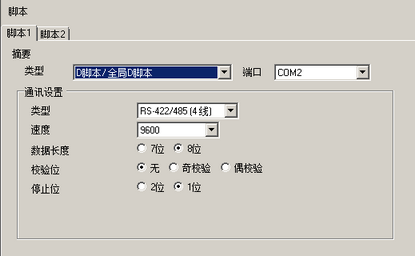

配置设置，使用脚本与控制器/PLC进行通讯。
类型
选择[D脚本/全局D脚本]来使用“串口操作”功能，该功能使用串口来进行使用D脚本或全局D脚本的通讯。选择[扩展脚本]可使用扩展脚本。
端口
选择脚本使用的端口：从[COM1]、[COM2]、[USB/串口(RS-232C)]或[USB/串口(RS-422/485)]中选择。
如果该端口也用于其他控制器/PLC，
将显示在[端口]的右边。
使用GP4000系列(GP-4100系列除外)或LT4000系列时可选择[USB/串口(RS-422/485)]。
通讯设置
配置通讯设置。
当[类型]是[禁用]时不显示此项。
[通讯设置]根据所选控制器/PLC的不同而不同。有关控制器/PLC设置的更多信息，请参阅“GP-Pro EX控制器连接手册”。
通讯设置
类型：从[RS-232C]、[RS-422/485(4线)]或[RS-422/485(2线)]中选择通讯方法。
通讯速度
从[1200]、[2400]、[4800]、[9600]、[19200]、[38400]、[57600]或[115200]中选择通讯速度。
当使用扩展脚本且在[USB/SIO(RS422/485)]中选择了[Port]时可设置[1200]。
数据长度
从[7位]或[8位]中选择通讯数据长度。
校验位
从[无]、[奇校验]或[偶校验]中选择通讯奇偶校验位。
停止位
选择通讯停止位长度：[2位]或[1位]。
流控制
如果通讯方法是[RS-232C]，从[无]、[RTS/CTS]或[ER(DTR/CTS)]中选择通讯控制方法。
当[端口] = [USB/串口(RS-232C)]时，[流控制]被设置为[无]。
当[端口]=[USB/串口(RS-422/485)]时，此属性隐藏。
用于连接人机界面和控制器/PLC的扩展脚本接线图取决于[工程]窗口-[脚本]中的[流控制]，以及控制器/PLC[通讯设置]中的[Flow Control]。详情请参阅以下内容。
22.5.2 扩展脚本的结构
5V电源
如果通讯方法是[RS-232C]，决定是否指定5V电源。如果所连接控制器需要电源供电，只需设置为[启用]即可。如果不需要5V电源供电而将其设置为“启用”，则可能给所连接控制器或人机界面造成损害。设置前请确认所连接控制器和电缆的规格。
当[端口] = [USB/串口(RS-232C)]时，该设置为[禁用]。
当[端口]=[USB/串口(RS-422/485)]时，此属性隐藏。
