22.5.2 扩展脚本的结构

扩展脚本用于人机界面内部串口和所连接的输入/输出设备之间的通讯。

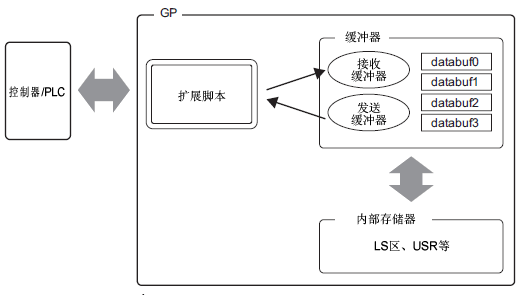

关于扩展脚本数据管理，如下图所示，通过发送/接收缓冲器将数据保存在数据缓冲器“databuf0”至“databuf3”中。因为数据缓冲器不按地址划分，在控制器/PLC上编辑数据之前，请将数据保存到人机界面的内部寄存器。

接收缓冲器/发送缓冲器

对于与控制器/PLC的通讯，它相当于一个位存储空间，可实时区分发送和接收的数据。

databuf0 - databuf3

这些是用于数据存储的字节(8位)存储空间。缓冲器大小是1KB。

人机界面与控制器/PLC之间的接线

用于连接人机界面和控制器/PLC的扩展脚本接线图取决于[工程]窗口-[脚本]中的[流控制]，以及控制器/PLC[通讯设置]中的[Flow Control]。

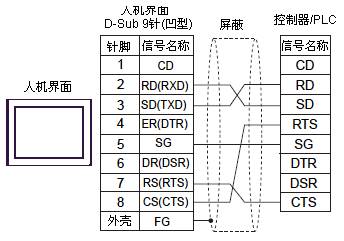

• 当[流控制] = [RTS/CTS]、控制器/PLC的[Flow Control] = [RTS/CTS]时

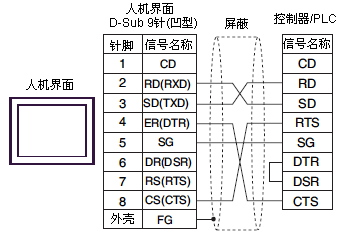

• 当[流控制] = [ER(DTR/CTS)]、控制器/PLC的[Flow Control] = [RTS/CTS]时

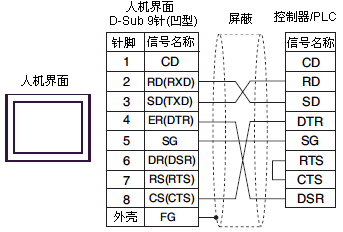

• 当[流控制] = [ER(DTR/CTS)]、控制器/PLC的[Flow Control] = [DTR/DSR]时

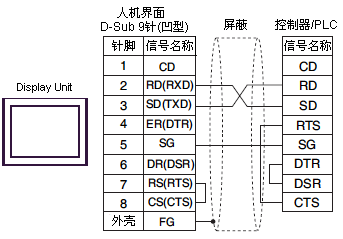

• 当[流控制] = [无]时
