33.6.1 [GP-Pro EX模拟]设置指南

模拟

• [退出]

退出模拟。

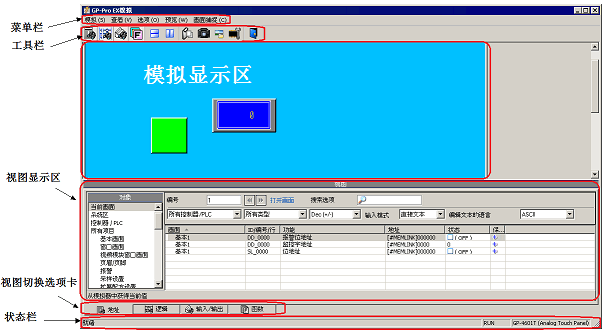

人机界面

• [工具栏]

选择显示/隐藏工具栏。

• [状态栏]

选择显示/隐藏状态。

• 选择[预览]并点击[地址]/[输入/输出]

选项

• 存储器设置

当选择该项时，将显示如下所示的[设备存储器设置]对话框。可以备份或初始化虚拟控制器/PLC地址的数据。点击来打开该对话框。

• 备份PLC地址
  退出模拟时，指定是否备份虚拟控制器/PLC地址。通过备份，可以在打开相同文件时获取相同地址的数据。

• 初始化PLC地址
  选择[初始化PLC地址]将所有虚拟控制器/PLC地址数据清0。

查看

• [水平排列]

当显示多个视图时，从上到下平铺窗口。
可以点击来完成相同的操作。

• [垂直排列]

当显示多个视图时，视图可以分布在右半部和左半部。
可以点击来完成相同的操作。

画面捕捉

• 复制到剪贴板

将[模拟显示区]的画面复制到剪贴板。

• 输出到文件

将[模拟显示区]的画面保存为JPEG文件。可以点击来完成相同的操作。

文件保存位置(*.** 表示版本)

	Windows 2000/Windows XP	Windows Vista，Windows 7
GP-Pro EX V2.20以下版本	C:\Program Files\Pro-face\GP-Pro EX *.**\CFA00\CAPTURE	-
GP-Pro EX V2.20~2.50版本	C:\Documents and Settings\All Users\Documents\Pro-face\GP-Pro EX *.**\Simulator\CFA00\CAPTURE	C:\Users\Public\Documents\Pro-face\GP-Pro EX *.**\Simulator\CFA00\CAPTURE
GP-Pro EX V2.60及以上版本	C:\Documents and Settings\All Users\Application Data\Pro-face\GP-Pro EX *.**\Simulator\CFA00\CAPTURE	C:\ProgramData\Pro-face\GP-Pro EX *.**\Simulator\CFA00\CAPTURE

文件名

“CAP + 年、月、日、时、分、秒和自动生成的三位数字 + .jpg”。不能更改文件名的生成方式。

• 打开画面保存文件夹

显示[保存画面]所保存的画面的目标文件夹。可以点击来完成相同的操作。

Change Panel

右击模拟视图画面，将弹出[Change Panel]菜单。

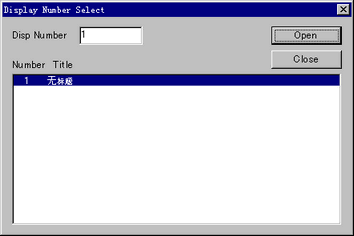

点击[Change Panel]，显示[Display Number Select]对话框，从中可切换显示画面。
