窗口类型

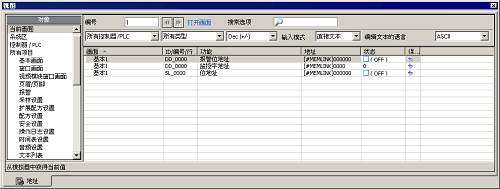

在[地址]视图中选择您想显示的对象项目地址。
对于除[符号变量]以外的任何对象，未使用的变量不会显示在模拟的[地址视图]中，即使已注册了这些变量。如果对象是[符号变量]，则无论使用与否，所有变量都会显示出来。
编号
用不超过5位的数字来定义您想浏览的画面号。
只有选择了[基本画面]、[窗口画面]或[视频模块窗口]作为[对象]时才可以指定它。
如果设置了一个不能保存的[画面号]，该号码将呈红色。
显示在[画面号]中输入的画面号的前后画面的所连接控制器的地址信息。
打开画面
显示包含[模拟]视图上的[画面号]的画面。
搜索选项
如果搜索[画面]、[ID/号/行]、[函数]和[地址]中的一个字符串，将显示出所有包含该字符串的地址信息。
控制器/PLC
选择您想查看的工程文件中的控制器/PLC：[所有控制器/PLC]、[PLC1]、[#INTERNAL]或[符号变量]。
类型
选择将显示的地址类型。
当选择[所有类型]时，将显示出所有地址类型。
格式
对于显示[状态]和数据输入格式，请选择[Oct]、[Dec]、[Dec (+/-)]、[Hex]、[BCD]或[浮点]。所有显示数据的格式都会更改。
|
位长 |
数据类型 |
输入/显示范围 |
|---|---|---|
|
8位 |
Dec |
0~255 |
|
Dec(+/-) |
-128~127 | |
|
Hex |
0~FF(h) | |
|
Oct |
0~377(o) | |
|
BCD |
0~99 | |
|
16位 |
Dec |
0~65535 |
|
Dec(+/-) |
-32768~32767 | |
|
Hex |
0~FFFF(h) | |
|
0~FFFF(h) | ||
|
Oct |
0~177777(o) | |
|
0~177777(o) | ||
|
BCD |
0~9999 | |
|
32位 |
Dec |
0~4294967295 |
|
Dec(+/-) |
-2147483648~2147483647 | |
|
Hex |
0~FFFFFFFF(h) | |
|
0~FFFFFFFF(h) | ||
|
BCD |
0~99999999 | |
|
浮点 |
1.175494351e-38至3.402823466e+38 |
输入模式
在[地址视图]中选择输入显示类型，以显示文本数据。
直接文本
可以显示和编辑[编辑文本的语言]所指定的语言代码字符串。
兼容字符代码
可用Hex格式显示和编辑。
编辑文本的语言
从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择文本语言。
显示选择区
显示从[对象]、[编号]、[控制器/PLC]和[类型]中选择的地址信息。一次只能选择一行。不能同时选择多行。
画面
显示活动的画面号和设置。
位置
显示部件ID、地址组、块号或与地址使用有关的行号。
功能
显示每个功能使用的地址。
地址
显示控制器/PLC名称及地址。
状态
显示被更改为[类型]字符串的当前值。如果不能显示当前值，会显示[检索中]。
保存或删除活动的控制器/PLC地址。
当选择了[对象]中的[观察列表]时，可以执行[删除]。
保存观察列表
在观察列表中保存活动的控制器/PLC地址。如果将地址保存在观察列表中，可以一次确认所有地址。
如果选择了[对象]中的[观察列表]，则只能[删除]。
观察列表适用于所有工程。一旦将一个地址添加到了观察列表，就不能删除该项目，除非进行了指定。当以前添加的地址在当前的模拟工程中不再被使用时，该地址将呈红色。尽管不能显示或编辑红色地址的值，但仍可以删除它们。
当前值编辑
更改当前值。可分配值的范围根据所选[格式]的不同而有所不同。
状态栏
如下消息显示模拟的通讯状态。
初始化
开始与模拟器进行通讯。
通讯(正常)
从模拟器中获得当前值。
通讯错误
无法连接模拟器
