33.4.1 设置步骤 - 在PC上检查逻辑程序的运行情况

1. 打开您想模拟的工程文件。从[工程(F)]菜单中选择[模拟(L)] 。



   • 也可以使用键盘快捷键Ctrl+T来开始模拟。

   • 您也可以点击状态栏中的来开始模拟。

2. 将显示[GP-Pro EX模拟]画面。




   • 当您编辑工程，然后再次运行模拟时，不需要先关闭[GP-Pro EX模拟]。运行不同的工程文件模拟时，处理方式相同。
     编辑或打开在其上运行模拟的工程文件后，使用下列一个内容更新[GP-Pro EX模拟]的内容。

   • 从[工程(F)]菜单中选择[模拟(L)]

   • 按下[Ctrl]+[T]

   • 按下[F12]

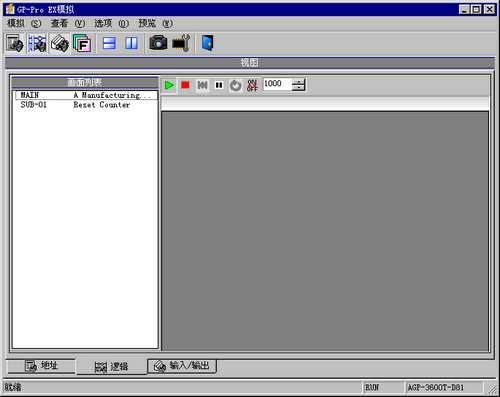

3. 从[查看(V)]菜单选择[预览(W)]并点击[逻辑(L)]或点击。
   将显示[逻辑视图]。




   • 如果[地址]视图或[逻辑]视图显示在[输入/输出]视图的上面，点击[逻辑]选项卡，使[逻辑]视图显示在最上面。

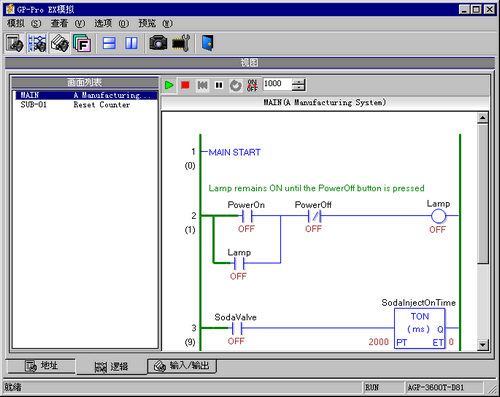

4. 从[画面列表]中双击您想显示的逻辑程序。
   在[逻辑]视图中，逻辑程序的运行状态显示为绿色线条。
   (例如， MAIN A Manufacturing System)

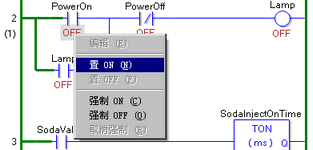

5. 要想切换符号变量的ON/OFF状态，右击选择[置ON]/[置OFF]或[强制ON]/[强制OFF]。




   • 当指定[强制ON]或[强制OFF]时，符号变量会在您取消强制前一直保存ON或OFF状态。

6. 要想更改符号变量的当前值，右击该值，选择[编辑]或双击该值来更改它。这样可更新当前值。


7. 要停止逻辑程序，点击(停止)或选择(暂停)。

8. 从[GP-Pro EX模拟]的[模拟(S)]菜单中选择[退出(X)]，或点击 退出模拟功能。[模拟]、[地址]视图、[输入/输出]视图和[逻辑]视图将关闭。



   • 在模拟过程中保存在备份存储器(SRAM)中的数据，在模拟结果后会被删除。要保存PLC控制器值的备份，可从[选项(O)]菜单中选择[存储器设置(M)]或点击。如果您在[设备存储器设置]对话框中选择[备份PLC地址]复选框，当再次打开同一文件时，可以读取同一地址的数据。
