34.3.1 传输 - 从PC传输到人机界面(发送)

当向人机界面发送第一个工程时使用该过程。

  1. 使用LAN电缆,将人机界面和安装有GP-Pro EX的PC建立网络连接。(在PC上设置与人机界面相同的IP地址)。

  2. 打开人机界面。[Initial Start Mode]画面显示。

    此画面在首次给人机界面上电时显示。在传输了一次工程后,将不再显示该画面。

    • 一旦已经传输了一个工程,下一次传输工程时,将不再显示[Initial Start Mode]画面。要更改以太网设置,请在人机界面离线画面上执行操作。
      维护/故障排除手册,M.4.1 为人机界面分配IP地址

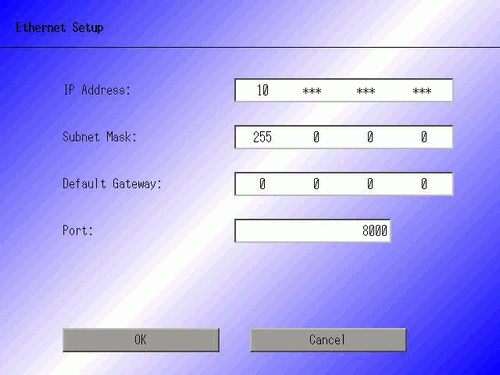

  3. 在人机界面上设置IP地址。[Ethernet Setup]。触摸该按钮显示以下画面,并显示传输时设置的内容。


    • IP地址默认设置为10.***.***.***。***部分取决于各型号。


  4. 修改IP地址、子网掩码并触摸[OK]。
    (例如,第一台人机界面:[IP Address] 192.168.0.1;[Subnet Mask] 255.255.255.0)
    同样,为其他人机界面设置相同网络的IP地址。

  5. 显示确认重启消息。触摸[Yes],系统重启。
    重启后,显示[Initial Start Mode]画面。

    • 一旦已经传输了一个工程,下一次传输工程时,将不再显示[Initial Start Mode]画面。要更改以太网设置,请在人机界面离线画面上执行操作。
      维护/故障排除手册,M.4.1 为人机界面分配IP地址

  6. 在GP-Pro EX状态工具栏上,点击[传输工程]图标,启动[传输工具]。

  7. 在[工程信息]中确认工程详情。
    要传输不同的工程,点击[选择工程]按钮并选择适当的工程。

  8. 点击[传输设置],显示[传输工具]对话框。确保[通讯端口设置]为[LAN]。勾选[LAN自动设置]复选框,点击[确定]。

    在GP-Pro EX的[工程(F)]菜单上指向[传输工程(G)]并选择[传输设置(C)],也可以打开该对话框。

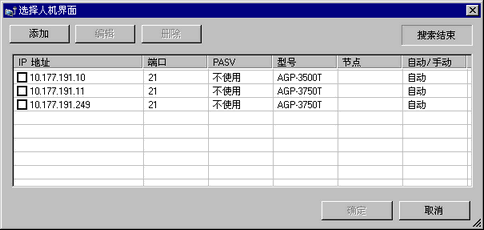

  9. 点击[发送工程]。[选择人机界面]对话框显示网络上可用人机界面的IP地址。

    • 检测与PC有着相同子网掩码的人机界面。

    • 如果不是自动检测IP地址,请点击[添加],手动输入IP地址。您可以在使用WinGP的同时更改端口号。

    • 如果因防火墙或路由器限制而不能进行传输,勾选[PASV]复选框有时能允许您继续传输。

  10. 选择传输目标人机界面的IP地址并点击[确定]。传输开始。
    当选中了的多个IP地址时,会立即将工程发送到多个人机界面。

    • 如果为发送和接收工程设置了密码,将弹出一个对话框,要求输入密码。
      如果多台人机界面的发送和接收使用一个密码,则可以点击[继续使用密码]以忽略此步。

  11. 当弹出如下对话框时,点击[是]。(当再次发送同一工程文件时不显示该对话框。)

    传输期间显示以下对话框,用于查看传输状态。
    下面是发送多个工程的示例。
    (在传输过程中,人机界面更改为传输模式,与控制器/PLC的通讯暂停。)

    • 如果您选择了多个IP地址,会按顺序将工程逐个传输到每台人机界面。

    • 如果工程文件有密码保护,必须确认密码后才能传输。

    • 如果向多台人机界面传输,可点击[全部为是]以忽略此步。
      点击[全部为否]可取消到所有人机界面的传输。

  12. 在传输完成后,对话框的状态将从[正在传输]变为[传输完成]。
    点击[关闭]。
    (人机界面被重置,显示已传输的工程画面。)

  13. 点击[关闭]返回到传输工具。再次点击[关闭],关闭传输工具。
