34.3.3 传输 - 使用出厂设置的IP地址传输工程

人机界面的默认IP地址是在工厂设置的。当用该IP地址传输时,请更改您将对其传输数据的PC的IP地址。

  1. 修改PC的IP地址子网掩码。
    在 “10.255.255.1”到 “10.255.255.254”的范围内设置IP地址,子网掩码为“255.0.0.0”。


    • 必须重启PC设置才能生效。

  2. 使用LAN电缆,将人机界面和安装有GP-Pro EX的PC建立网络连接。

  3. 打开人机界面。[Initial Start Mode]画面显示。
    无需配置以太网设置。

    • 一旦已经传输了一个工程,下一次传输工程时,将不再显示[Initial Start Mode]画面。

  4. 在GP-Pro EX状态工具栏上,点击[传输工程]图标,启动[传输工具]。

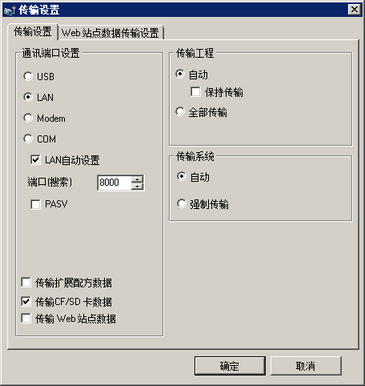

  5. 点击[传输设置]按钮。将弹出如下对话框。确保[通讯端口设置]为[LAN]。勾选[LAN自动设置]复选框,点击[确定]。

    在GP-Pro EX的[工程(F)]菜单上指向[传输工程(G)]并选择[传输设置(C)],也可以打开该对话框。

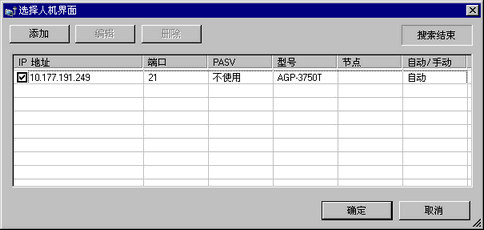

  6. 点击[发送工程]。[选择人机界面]对话框显示人机界面的IP地址。[选择人机界面]对话框显示网络上可用GP的IP地址。传输开始。当选中了的多个IP地址时,会立即将工程发送到多个人机界面。


    • 如果人机界面的IP地址和子网掩码已经更改,就不能接收数据。
      请务必在PC设置中更新这些项目。

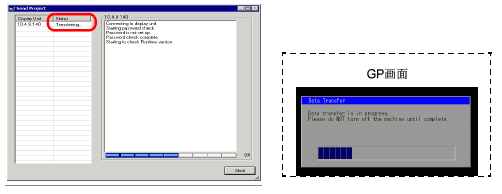

    传输期间显示以下对话框,用于查看通讯状态。
    (在传输过程中,人机界面更改为传输模式,与控制器/PLC的通讯暂停。)

  7. 在传输完成后,对话框的状态将从[正在传输]变为[传输完成]。
    点击[关闭]。
    (人机界面被重置,显示已传输的工程画面。)

  8. 点击[关闭]返回到传输工具。再次点击[关闭],关闭传输工具。
