23.5.1 设置步骤 - 创建部件访问受限的画面

为开关设置安全级别5,只有当以级别5登录时才可启用开关操作。

此外,放置一个特殊开关,以便当您的安全级别低于5时登录。

  1. 选择一个准备设置其安全级别的开关,然后在[编辑(E)]菜单中点击[属性更改(M)],或右击该开关,选择[属性更改(M)]。

    • 双击开关也可以显示设置对话框。

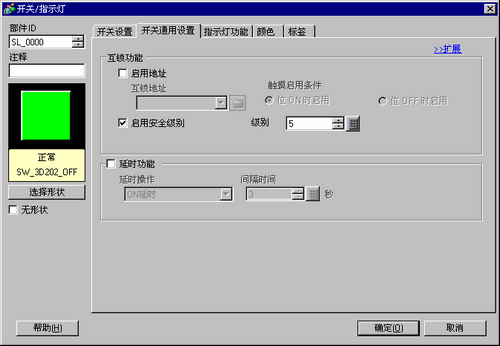

  2. 当弹出设置对话框时,点击[开关通用设置]选项卡。

  3. 在[互锁功能]中勾选[启用安全级别]复选框,将级别设置为“5”。

    • 通过勾选[启用地址]复选框并设置互锁地址,还可以为每个部件设置互锁功能。

  4. 点击[确定],关闭设置对话框。

  5. 在[部件(P)]菜单中,指向[开关/指示灯(C)],选择[特殊开关(P)]或点击 ,然后将开关放置在画面上。

  6. 双击所放置的开关部件。将显示如下对话框。

  7. 在[选择形状]中选择开关形状。

  8. 在[特殊操作]中选择[安全]。

  9. 在[操作]中选择[登录]。

  10. 需要的话,在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本,然后点击[确定]。

    • 根据所选的形状,可能不能更改颜色。

    • 选择开关后按下[F2]键,您可以直接编辑标签文本。如果选择了[文本列表],则可以更改要显示的文本列表。

    • 要创建一个清除安全级别的开关,可以使用特殊开关设置[特殊操作]为安全性,设置[操作]为[退出]。
