10.15.4.1 特殊开关 - 开关

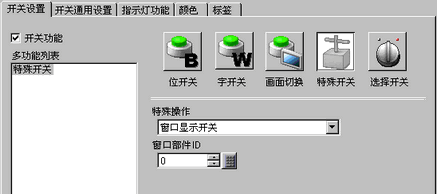

特殊操作

选择特殊操作。

该开关与触发窗口的窗口部件附属开关相同。按下该开关,将显示指定窗口。再次按下它,窗口关闭。

该开关与报警部件附属开关相同。创建一个管理(确认/移动/清除)所显示的历史报警的开关。
历史报警开关

创建一个开关,按指定的块操作历史报警(确认和清除等)。

历史报警开关(定义块)

该开关与文本报警部件的附属开关相同。创建一个显示文本报警的滚动画面或子画面的开关。
文本报警开关

该开关与历史趋势图的附属开关相同。创建一个显示和滚动历史数据的开关。
历史趋势图开关

该开关与采样数据显示器部件的附属开关相同。创建一个操作采样数据显示器的开关。
采样数据显示开关

该开关与文本报警部件的附属开关相同。创建在显示列表中滚动或操作选定功能的开关。
选择列表开关

当多台人机界面通过GP-Viewer或以太网与一台PLC连接时,如果操作一台人机界面/GP-Viewer,则不能再操作另外一台人机界面/GP-Viewer。它也可用于“解锁”。
操作锁定

创建一个开关,在与控制器/PLC通讯的状态下更改密码。
安全设置

与特殊数据显示器[配方]的附属开关相同。创建一个开关,用于传输配方数据、在配方显示器中滚动等。
文件项目开关

与特殊数据显示器[文件管理器]的附属开关相同。创建一个开关,在画面上显示文件管理器。

与特殊数据显示器[数据传输]的附属开关相同。创建一个开关,用于传输CSV数据、在数据传输显示器中滚动等。
数据传输开关

与特殊数据显示器[显示CSV]的附属开关相同。创建一个开关,用于滚动CSV显示或打印CSV数据。
CSV显示开关

创建一个开关,用于传输扩展配方、编辑配方标签或其他操作。

切换到扩展配方

创建一个开关,用于保存编辑完成的扩展配方或其他操作。

切换到扩展配方数据列表

该开关与影像播放器的附属开关相同。创建一个操作影像播放画面的开关。
影像播放器开关

创建一个在画面上显示寄存器监控和梯形图监控的开关。
启动监控开关

创建一个开关,用于在使用WinGP时直接指定并启动应用程序的可执行文件。可设置启动参数或监视多重启动。
启动应用程序

创建一个退出WinGP的开关。
退出WinGP

创建复位人机界面的开关。

创建一个将人机界面切换至离线模式(与控制器/PLC无通讯)的开关。

该开关与RPA窗口显示器的附属开关相同。在画面上显示RPA窗口画面。
RPA窗口显示器开关
36.3 在人机界面上远程显示并操作PC

创建一个开关,用于启动可执行文件,传输保存在人机界面外部存储器上的控制器/PLC数据。触摸开关,显示[传输控制器/PLC数据]画面,传输外部存储器上的梯形图文件。

窗口部件ID

设置当触摸开关时要显示的窗口的ID。设置范围是0至3833。

历史报警开关

操作

选择历史报警开关操作:[开始]、[结束]、[确认]、[移动]、[清除]、[排序]、[滚动]、[子显示]、[报警编号获取]、[精确查找/排序]或[报警分析]。

冻结模式

当[操作]是[开始]时,指定是否使用冻结模式(将报警显示停止在当前状态而不执行更新)。

详情

如果[操作]选择[确认]、[移动]、[清除]、[排序]、[滚动]、[精确查找/排序]或[报警分析],还需要选择操作详情。

从[确认]或[全部确认]中选择。

从[向上移动]、[向下移动]、[向上滚动]或[向下滚动]中选择。

从[清除]、[清除全部]、[清除已恢复报警]、[清除已确认报警]、[清除全部已恢复报警]、[清除全部发生次数字段]、[清除单个发生次数字段]、[清除全部累计时间字段]或[清除单个累计时间字段]中选择。

从[按触发日期排序]、[按发生次数排序]、[按累计时间排序]、[按级别和日期排序]、[按级别和发生次数排序]、[按报警注册顺序排序]或[逆序]中选择。

选择[向右滚动]或[向左滚动]。

从[清除查找/排序]或[更新查找/排序]中选择。

从[分析(触发时间)]、[分析(确认时间)]或[分析(恢复时间)]中选择。

连续移动功能

若将[详情]选择为[向上移动]或[向下移动]时,选择当按下开关时是否连续移动。

该功能在报警部件上不存在。

向上滚动/向下滚动的行数

当[详情]是[向上滚动]或[向下滚动]时,设置当按下一次开关时将滚动的移动数。设置范围在1至768之间。

连续的上下功能

若将[详情]选择为[向上滚动]或[向下滚动]时,选择当按下开关时是否连续(向上滚动)向下滚动。

该功能在报警部件上不存在。

记入操作日志

若将[操作]选择为[确认]或[清除]时,指定是否获取操作日志。

历史报警开关(定义块)

操作

从[全部确认]、[全部清除]、[清除全部已恢复报警]和[清除全部已确认报警]中选择针对历史报警的操作。

操作指定相关块的历史报警,无论显示的画面如何。

块指定

从[所有块]和[选择块]中选择拟操作历史报警的块。

从指示灯复制

将特殊开关设置为带灯开关时显示。点击[从指示灯复制],可将[指示灯报警]中对块的设置复制到相同开关或将设置复制到相关块。如果未设置[指示灯报警],则不能点击。

显示模式

选择拟显示报警的显示模式。

相关块

将[块]指定为[选择块]时显示。

勾选相关块,用于执行历史报警。

记入操作日志

指定是否记录操作日志。

文本报警开关

操作

从[向上移动]、[向下移动]、[向上滚动]、[向下滚动]、[子显示]或[结束]中选择。

连续移动功能

若将[详情]选择为[向上移动]或[向下移动]时,选择当按下开关时是否连续移动。

该功能在报警部件上不存在。

向上滚动/向下滚动的行数

当[操作]是[向上滚动]或[向下滚动]时,设置当按下一次开关时将滚动的行数。设置范围在1至512之间。

连续的上下功能

若将[详情]选择为[向上滚动]或[向下滚动]时,选择当按下开关时是否连续向上滚动(向下滚动)。

该功能在文本报警部件上不存在。

历史趋势图开关

操作

选择历史趋势图的显示历史数据开关操作:[显示历史数据]、[向旧数据滚动]、[向新数据滚动]、[缩小显示]和[放大显示]。

滚动样本数

当[操作]是[向旧数据滚动]或[向新数据滚动]时,设置触摸一次将滚动的样本数。设置范围在1至65535之间。

连续滚动功能

当[操作]是[向旧数据滚动]或[向新数据滚动]时,指定当按下开关时是否连续滚动。

该功能在历史趋势图部件上不存在。

仅在显示历史数据时使用

当选择[操作]为[放大显示]或[缩小显示]时,指定是否仅在显示历史数据时使用。

历史趋势图部件ID

当选择[操作]为[放大显示]或[缩小显示]时,设置反映显示状况的历史趋势图部件。

采样数据显示开关

操作

从[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[清除查找/排序]或[更新查找/排序]中选择采样数据显示器的开关操作。

滚动样本数

如果选择了滚动操作,则指定每次触摸滚动的样本数量。[向上滚动]和[向下滚动]的设置范围是1到65535,[向左滚动]和[向右滚动]的设置范围是1到514。

连续滚动功能

如果选择了滚动操作,指定触摸时是否持续滚动。

该功能在采样显示器部件上不存在。

选择列表开关

操作

从[运行]、[向上移动]或[向下移动]中选择操作选择列表的开关操作。

记入操作日志

当在[操作]下选择[运行]时,指定是否获取操作日志。

选择列表部件ID

指定与开关关联的选择列表部件ID。

操作锁定

操作

从[锁定和解锁]、[锁定]或[解锁]中选择操作锁定开关的操作。

不进行自动解锁

选择此项后,即使经过了在人机界面离线菜单[Extended Settings]-[Operation Lock]-[Automatically Cancel Timer]中定义的时间,也不会自动的解锁。

记入操作日志

当在[操作]下选择[运行]时,指定是否获取操作日志。

安全设置

操作

选择在线密码设置开关的操作:[密码设置(画面输入)]、[密码设置(文件)]、[登录]、[退出]。

显示密码更改画面。在密码更改画面中,可更改已登录的ID或级别密码。

如果还希望更改登录级别之下的密码,请勾选[编辑低安全级别用户的登录设置]。

通过读取外部存储器上保存的CSV文件中的密码信息来更改密码。

设置模式

如果将[操作]定义为[设置密码],选择[替换]或[附加]。

替换现有密码。

在现有密码上附加。

加载

选择从何处加载密码:[CF卡]、[SD卡]或[USB存储器]。

若密码更改无误,则删除CSV文件。

显示通过[加载]操作获得的密码之后,指定是否删除CSV文件。

退出画面

如果将[操作]选择为[退出],则从[起始画面]、[选择画面]或[禁止画面移动]中选择退出画面。

当使用[选择画面]时,指定退出时所显示画面的编号。

记入操作日志

指定是否记录操作日志。

文件项目开关

操作

选择开关在特殊数据显示器[配方]中的操作:[传输 SRAM→控制器/PLC]、[传输 SRAM→内部寄存器]、[传输 控制器/PLC→SRAM]、[传输 控制器/PLC→内部寄存器]、[传输 内部寄存器→SRAM]、[传输 内部寄存器→控制器/PLC]、[向上移动]或[向下移动]。

ID号

设置您想用特殊开关操作的特殊数据显示器[配方]的ID号。该值可以在0至255之间。

移动数

当[操作]是[向上移动]或[向下移动]时,在1至2048中设置一次触摸的移动数。

连续移动功能

若将[操作]选择为[向上移动]或[向下移动]时,选择当按下开关时是否连续移动。

该功能在特殊数据显示器[配方]上不存在。

记入操作日志

指定当出现下面任一操作时是否获取操作日志:[传输 SRAM→控制器/PLC]、[传输 SRAM→内部寄存器]、[传输 控制器/PLC→SRAM]、[传输 控制器/PLC→内部寄存器]、[传输 内部寄存器→SRAM]或[传输 内部寄存器→控制器/PLC]。

数据传输开关

操作

为特殊数据显示器[数据传输]选择开关操作:[从CF/USB传输到控制器/PLC](或[从SD/USB传输到控制器/PLC])、[从控制器/PLC传输到CF/USB](或[从控制器/PLC传输到SD/USB])、[向上滚动]、[向下滚动]或[显示CSV数据]。

滚动样本数

当[操作]是[向上滚动]或[向下滚动]时,在1至100中设置一次触摸的移动数。

连续滚动功能

将[操作]选择为[向上滚动]或[向下滚动]时,选择当按下开关时是否连续移动。

该功能在特殊数据显示器[数据传输]上不存在。

记入操作日志

如果将[操作]选择为[从CF/USB传输到控制器/PLC](或[从SD/USB传输到控制器/PLC])或[从控制器/PLC传输到CF/USB](或[从控制器/PLC传输到SD/USB]),指定是否获取操作日志。

CSV显示开关

操作

可以将特殊数据显示器[显示CSV]开关的操作设置为[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[打印-全部]或[打印-显示]。

滚动样本数

当选择[向上滚动]、[向下滚动]、[向左滚动]或[向右滚动]时,在1至1000中设置一次触摸的移动数。

连续滚动功能

将[操作]选择为[向上滚动]、[向下滚动]、[向左滚动]或[向右滚动]时,选择当按下开关时是否连续移动。

该功能在特殊数据显示器[显示CSV]上不存在。

切换到扩展配方

操作

选择扩展配方上的开关操作。

将人机界面中的扩展配方数据传输到控制器/PLC。

将数据作为配方从控制器/PLC加载到人机界面。

如果扩展配方列表包含多页,将显示切换到上一页。

如果扩展配方列表包含多页,将显示切换到下一页。

编辑选定的配方标签。

复制选定配方。

删除选定配方。

如果在配方标签上使用了精确查找/排序,则清除查找/排序。

移动数(上页/下页)

如果[操作]为[上页]或[下页],指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。

连续的上下功能

指定在按住开关时是否连续翻页。

记入操作日志

指定是否将开关操作复制到操作日志。

当[操作]为[传输]、[接收]、[编辑标签]、[复制配方]或[删除配方]时可指定此项。

切换到扩展配方数据列表

操作

选择扩展配方数据列表上的开关操作。

保存修改后的元素值。

取消元素值的修改,还原到原始数据。

如果扩展配方数据列表包含多页,将显示切换到上一页。

如果扩展配方数据列表包含多页,将显示切换到下一页。

移动数(上页/下页)

如果[操作]为[上页]或[下页],指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。

连续的上下功能

指定在按住开关时是否连续翻页。

记入操作日志

指定是否将开关操作复制到操作日志。

当[操作]为[保存]时可指定此项。

影像播放器开关

操作

从[播放]、[停止]、[暂停]、[快进]、[后退]、[慢进]、[步进]、[步退]、[切换影像]、[缩放]、[移动]或[视频]中选择用[影像播放器]播放视频时的开关功能。

速度

当选择[操作]下的[慢速]时,从[x 1/2]、[x 1/4] 或 [x 1/8]中指定播放速度。

步进设置

将[操作]设置为[步进]时,选择[多帧]或[单帧]。此开关仅能在暂住状态下使用。

连续

当在[操作]下选择[进1帧](或[退1帧])时,指定按住该开关时是否逐帧连续前进(后退)视频。

详情

当选择[操作]下的[切换影像]时,选择[下一个]、[上一个]或[指定号码]。

当选择[下一个]或[上一个]时,指定是否循环文件。

在0到99之间指定拟播放影像文件的索引编号。
在[操作]下选择[移动]时,选择[向上][向下][向左][向右]。下面介绍影像一次可移动的范围。

方向

当播放SDX文件时

当播放视频时

横向

一次2像素

一次2像素

纵向

正常尺寸

一次2像素

1/4和1/16 尺寸

一次1像素

一次1像素

指定当按住开关时是否移动影像。

详情

当选择[操作]下的[视频]时,选择[视频ON]、[视频OFF]或[视频ON/OFF]。

操作模式

当选择[操作]中的[缩放]时,选择[直接]或[间接]。

当选择[直接]时,从[标准]、[1/4]、[1/16]或[缩放]中选择显示尺寸。
[缩放]选项按照以下顺序放大或缩小影像文件:每次按下开关,按如下顺序切换缩放大小:标准-> 1/4 -> 1/16 -> 1/4 ->标准...。当选择[循环]时,影像缩放顺序为“标准 -> 1/4 -> 1/16 - 标准 -> 1/4...”。

当选择了[间接]时指定保存显示尺寸的地址。
显示尺寸如下。

0: 标准

1: 1/4

2: 1/16

3~0xFFFE:保留(无变化)

0xFFFF:正常(返回至主画面)

启动监控开关

操作

从[梯形图监控]、[梯形图监控(高速缓存)]或[寄存器监控]中选择。

启动梯形图监控画面。梯形图在启动和[读取]之后显示。启动时不显示。

退出梯形图监控时,显示CF/SD卡中保存的先前显示的梯形图。

启动寄存器监控画面。
40.4 监控寄存器地址的值(寄存器监控)

记入操作日志

指定是否记录操作日志。

启动应用程序

使用WinGP时,通过触摸启动应用程序开关启动应用程序。

EXE路径

输入您想启动的可执行文件(.exe)的绝对路径。最多可以输入255个字符。

参数

输入启动时的可执行文件的参数。最多可以输入255个字符。

禁止多重启动

设置[窗口标题]来监视多重启动。最多可以输入63个字符。

如果发现了与[窗口标题]匹配的窗口,应用程序不会启动。如果[窗口标题]栏中无设置,则允许多重启动。

查找标题完全匹配的窗口

如果发现了与[窗口标题]指定的标题匹配的窗口,指定的应用程序不启动。

记入操作日志

指定是否记录操作日志。

退出WinGP

退出WinGP。

显示确认对话框

当退出WinGP时,将显示确认对话框。

记入操作日志

指定是否记录操作日志。

RPA窗口开关

显示RPA窗口。

PRA窗口部件ID

设置RPA窗口显示器中显示的部件ID“RW_****”(**** 表示0000 ~ 9999)中的数值部分。
