25.9.6 打印

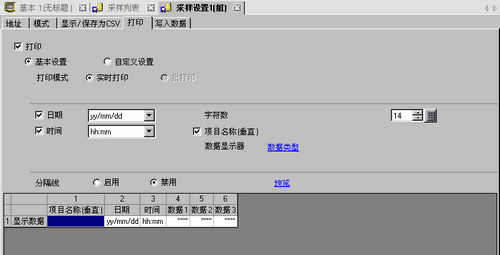

以下介绍[基本设置]。关于自定义设置，请参阅下面的内容。

打印

选择是否打印。在打印采样数据时，请务必勾选此项并选择打印格式。

基本设置/自定义设置

选择打印格式设置模式。

使用预置格式轻松配置设置。

设置自定义格式。

打印模式

选择打印时间。

每次进行采样时打印。

以块为单位打印数据。只有在清除了[模式]选项卡-扩展设置中的[在完成指定周期后覆盖原有数据]复选框时，才可以设置此项。
通过[打印控制字地址]启动打印。

打印控制字地址

如果将[打印模式]设置为[批打印]，选择控制打印开始的地址。当指定地址的0位置ON时，打印开始。

用两个连续字保存字地址：控制字和块编号。选择块编号并开始打印。

打印完成位地址

若将[打印模式]设置为[批打印]，选择确认打印完成的地址。

指定位地址，当每个数据块的打印结束时此位地址置ON。在确认该位地址置ON后执行下一次打印。

日期

定义是否打印日期，如：[yy/mm/dd], [mm/dd/yy], [dd/mm/yy]或[mm/dd]。“yy”表示打印年份的最后两个数字，“mm”和“dd”表示打印两位数的月份和日期。“yy”显示年份的最后两个数字，“mm”和“dd”显示两位数的月份和日期。

时间

选择时间格式：[hh:mm]、[hh:mm:ss]或[hh:mm:ss.ms]。“hh”表示小时，“mm”表示分钟，“ss”表示秒，都是两位数字。“ms”用三位数字来显示毫秒。

字符数

如果在[模式]选项卡的扩展设置中勾选了[在完成指定周期后覆盖原有数据]复选框，在10~100范围内设置一个单元格中显示的字符数。

项目名称(水平)字符数

如果取消勾选[模式]选项卡的扩展设置中的[在完成指定周期后覆盖原有数据]复选框，指定是否打印项目名称行。打印时，可设置10到100个单字节字符的块名称。

对日期和时间列来说，项目名称将打印为[日期]和[时间]。对数据列来说，将打印地址。

项目名称(垂直)字符数

选择是否打印项目名称列。

数据显示器

点击[数据类型]，打开[数据]对话框，可在其中设置数据类型、源范围、显示位数等。

合计

如果取消勾选[模式]选项卡的扩展设置中的[在完成指定周期后覆盖原有数据]复选框，指定是否打印合计行。点击[数据类型]，打开[计算设置]对话框。现在即可设置合计行的显示位数。

分隔线

选择是否打印分隔线。

预览

打开预览画面，确认打印图片。

预览区

用所选打印格式显示设置内容。

如果在[模式]选项卡-扩展设置中勾选了[在完成指定周期后覆盖原有数据]复选框，那么将只显示一个数据行。如果取消勾选[在完成指定周期后覆盖原有数据]复选框，数据行就等于指定的[发生次数]。

当勾选了[在完成指定周期后覆盖原有数据]复选框时

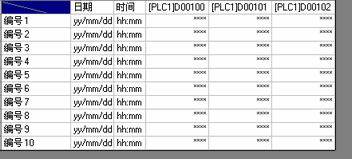

当清除了[在完成指定周期后覆盖原有数据]复选框时
