25.12.3.2 数据存储方法有两种采样方法，分别是按时间段或按位状态。
下面给出采样的执行条件以及每种操作的特征。
时间段
|
采样执行条件 |
特点 |
|
设置时间 采样从指定时间开始并持续指定的时间段。 |
|
|
恒定周期*2 从人机界面开机时开始以恒定周期进行数据采样。 |
|
|
当位为ON时恒定周期*2 从人机界面开机开始以恒定周期进行数据采样，但前提是指定位为ON。 |
|
位
|
采样执行条件 |
特点 |
|
位ON 每当指定位置ON时即采集数据。 |
|
|
位更改*2 每次当指定位改变状态(ON/OFF)时进行数据采样。 |
|
*1超过指定次数的采样数据组被称为“块”。
*2使用[恒定周期]、[位ON时的恒定周期]或[位更改]时，只要执行条件得到满足，就从所有定义的地址中读取数据并将数据保存到人机界面。
在人机界面上电且内部程序就绪后，在采样开始前可能会出现最长一秒种的时间延迟。
当使用[恒定周期]、[位ON时的恒定周期]或[位更改]时，电源接通后这些采样组会在采样操作开始前读取所有指定地址的数据。
对[恒定周期]、[位ON时的恒定周期]或[位更改]来说，由于要读取所有设定地址的数据，如果需采样的地址数较多，就会给系统通讯带来一定的负担。
当采样期间发生了通讯错误时，数据的显示状态取决于执行条件。25.12.4.3 如果不能进行数据采样时
当控制器/PLC的[采样许可位地址]为ON且指定的[开始时间]开始时，读取指定地址的数据。然后以指定周期读取数据。
采样周期时间监视器由人机界面的内部时钟操作。

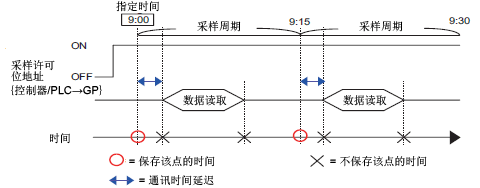

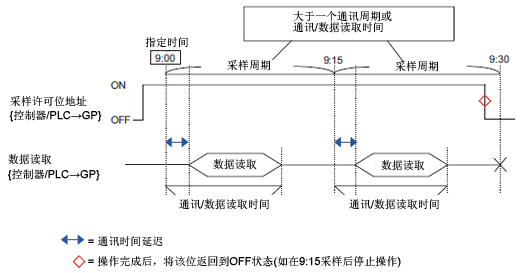

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
请将[采样周期]设置为通讯周期时间或读取通讯数据所需时间两者中较大的一个。通讯周期时间保存在人机界面的内部寄存器(特殊继电器区)LS2037中。
在过了开始时间之后，当采样许可位地址置ON时，任何开始时间之前的数据都成为读取错误。25.12.4.3 如果不能进行数据采样时
当采样许可位地址置ON却没有采样数据时，会记录读取错误。
如果存在采样数据且采样许可位地址置ON，则将在下一次采样时保存采样数据。
采样数据也将包含采样时间。指定的数据读取的[开始时间]及每个[采样周期]将成为“时间数据”。
恒定周期
从人机界面上电开机开始以固定周期读取数据。
采样周期时间监视器由人机界面的内部时钟操作。

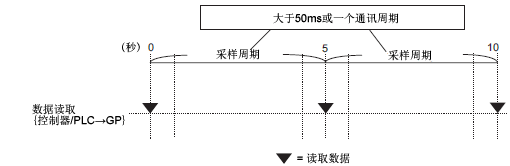

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
如果在采样过程中调节时间，它将导致采样时间产生最长一秒的差异。
当用Direct Access方式与控制器/PLC进行通讯时，将[采样周期]设置为通讯周期时间或50ms两者中的较大者。对Memory Link方式来说，将[采样周期]设置为50ms或更大。通讯周期时间保存在人机界面的内部寄存器LS2037(特殊继电器区)中。
位ON时的恒定周期
当控制器/PLC[采样触发位地址]为ON时，以指定的周期读取数据。采样周期时间由人机界面的内部时钟监控。

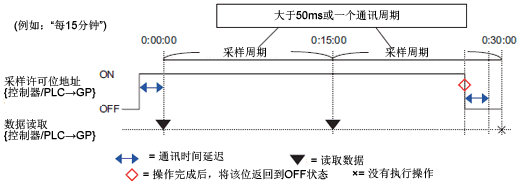

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
从[采样允许位地址]置ON到采样实际开始的这段时间最长可达一秒。
如果在采样过程中调节时间，它将导致采样时间产生最长一秒的差异。
当用Direct Access方式与控制器/PLC进行通讯时，将[采样周期]设置为通讯周期时间或50ms两者中的较大者。对Memory Link方式来说，将[采样周期]设置为50ms或更大。通讯周期时间保存在人机界面的内部寄存器(特殊继电器区)LS2037中。
在规划操作设置时，请将操作过程中人机界面断电的情况考虑进去。请确保每个位地址，如[采样允许位地址]和[数据满位地址]在上电时处于OFF状态。
当控制器/PLC[采样触发位地址]置ON时，会将指定地址数据读到人机界面。当人机界面完成数据读取时，[确认位地址]置ON。
当检测到控制器/PLC的[确认位地址]置ON时，请将[采样触发位地址]置OFF。在将[采样触发位地址]置OFF后，[确认位地址]将置OFF。在将[采样触发位地址]置OFF时，[确认位地址]会自动置OFF。

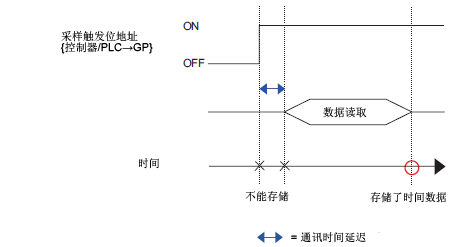

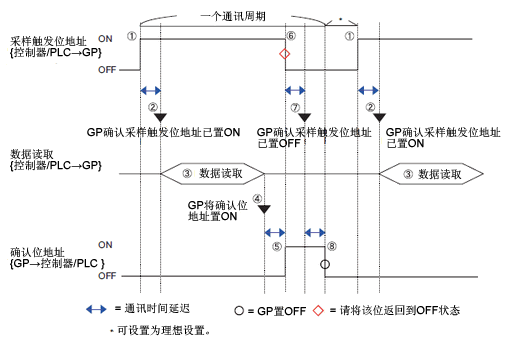

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
在规划操作设置时，请将操作过程中GP断电的情况考虑进去。
请确保每个位地址，如[采样触发位地址]和[确认位地址]在上电时处于OFF状态。
当为采样数据增加获取时间(时间数据)时，时间数据不是[采样触发位地址]置ON时的时间，而是数据读取完成时的时间。
如果开机后又立刻关机，[采样触发位地址]将不能正确工作。请等一段时间，直到人机界面可以识别位状态为ON或OFF。(当使用Direct Access方式时，等候时间应该为通讯周期时间和50ms中的较大者。对Memory Link方式来说是50ms或更长。)
位更改
当控制器/PLC[采样触发位地址]置ON或OFF时，会将指定地址数据读到人机界面。

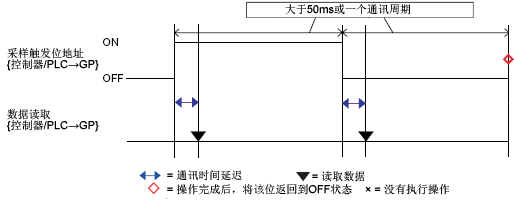

上图显示了人机界面从指定地址读取数据的时序。它显示的并不是精确的时间间隔。
在规划操作设置时，请将操作过程中人机界面断电的情况考虑进去。请确保每个位地址，如[采样触发位地址]和[数据满位地址]在上电时处于OFF状态。
如果开机后又立刻关机，[采样触发位地址]将不能正确工作。请等一段时间，直到人机界面可以识别位状态为ON或OFF。(当使用Direct Access方式时，等候时间应该为通讯周期时间和50ms中的较大者。对Memory Link方式来说是50ms或更长。)
