采样数据保存在人机界面的采样组中。

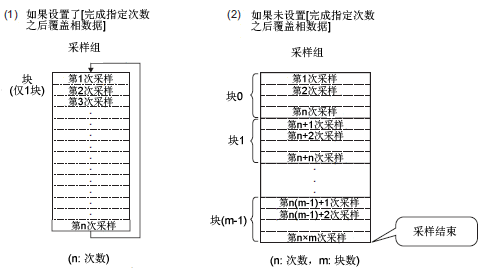

以如下两种方法之一保存从指定周期数中采集到的数据。
覆盖原有数据并保存最新数据。
不覆盖原有数据并将最新数据保存为另一个块。
上述存储方法是通过[模式]选项卡的扩展设置中的[在完成指定周期后覆盖原有数据]复选框进行设置的。
当执行条件是[恒定周期]、[位ON时的恒定周期]或[位更改]时,只能使用方法(1)。
当执行条件是[设置时间]或[位ON]时,可以选择方法(1)或(2)。
当勾选了[在完成指定周期后覆盖原有数据]复选框时
即使已经按指定周期数完成了采样,由于保存在人机界面中的原有数据被新数据覆盖,采样将自动继续。
在完成了指定周期数的采样后,[数据满位地址]置ON。这只表示已经保存了一轮数据。采样将自动继续。在确认已经完成了一轮的数据采样后,请将[数据满位地址]置ON,这样它就可以检测下一轮的完成。
当勾选了[在完成指定周期后覆盖原有数据]复选框时
在完成了指定周期数的数据采样后,会将下一次数据保存为单独的块。(块是从指定周期数中采集到的采样数据。)将保存从指定周期数 x 块数得到的数据。这之后,就不再进行数据采样。
在将数据保存到多个独立块时,可以显示并打印每个块。例如,如果想在星期一至五每天进行10次数据采样,将星期一的数据保存在“块0”中,星期二的数据保存在“块1”中,依此类推。现在即可以打印每天的数据。
当一个块完成时,[块终止位地址]置ON。在确认该块已经完成后,请将[块终止位地址]置OFF,这样它就可以检测下一个块的完成。
此外,请确认采样前已经将[块终止位地址]置OFF。
当所有数据采样均已完成后(周期数x块数),[数据满位地址]置ON,且不再进行采样。要再次进行采样操作,请将指定的[数据清除位地址]置ON,清除保存的数据。
