2.3 人机界面的内部数据

下面介绍人机界面内部数据存储区。

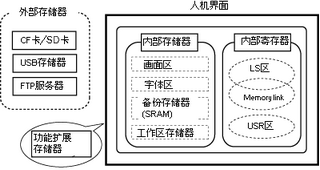

示意图

内部存储器

保存由画面和功能生成或获取的数据。存储区容量取决于人机界面机型。

主要保存画面数据。

需要使用固定系统字体以外的字体时可使用此存储区。如果超出了可用区域,则会占用画面区。

即使人机界面关机,此存储器也能保存数据。

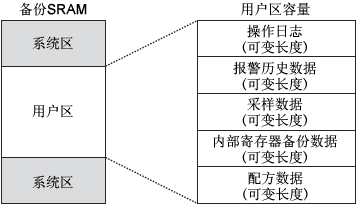

将数据保存到此存储区的优先级如下。

  1. 操作日志数据

  2. 历史报警数据

  3. 采样数据(组升序)

  4. 内部寄存器中的备份数据

  5. 配方(配方数据)

一个功能的容量会影响到其他数据的可用空间。

如需查看备份SRAM的使用情况,可从GP-Pro EX的[工程(F)]菜单中选择[信息(I)],再选择[工程信息(I)],然后选择[SRAM信息]。

该存储器用于临时存储,保存在这里的所有数据在人机界面关闭或复位时都将被清除。

内部寄存器

人机界面内部寄存器。这些是人机界面内部用于保存操作或控制数据的临时存储位置。

功能扩展存储器

安装GP3000系列功能扩展存储器后,可扩展各种功能和设置。关于支持功能扩展存储器的机型,请参阅以下内容。
1.5 支持的功能

外部存储器

可用于保存(或引用)数据的外部存储器取决于功能和人机界面机型。
1.5 支持的功能
5.7 可用外部存储器
