30.6.3 使用拖放操作进行操作数设置

如果已经为指令注册了符号变量，您可以从[地址设置]窗口拖曳变量以指定操作数。

这里为符号变量“PowerOn”指定的是NO指令(常开)，类型为“位变量”。

  1. 选择[地址]选项卡，打开[地址]窗口。

    • 如果工作区上未显示[地址]选项卡，可在[查看(V)]菜单中选择[工作区(W)]，然后点击[地址设置(A)]。

  2. 选择[符号变量]，并在[类型]中选择[位变量]。

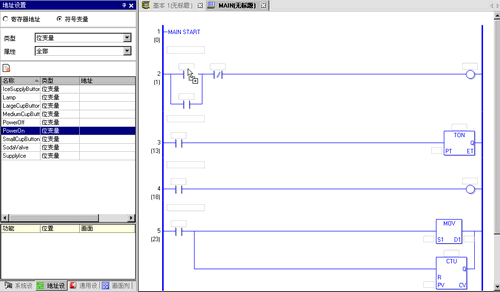

  3. 此时只显示出那些[类型]是[位变量]的符号变量。在列表中点击[PowerOn]，将它拖放到拟为其分配符号变量的指令操作数。
    当指针从变为时释放鼠标。

  4. 已将符号变量分配给了指令操作数。
