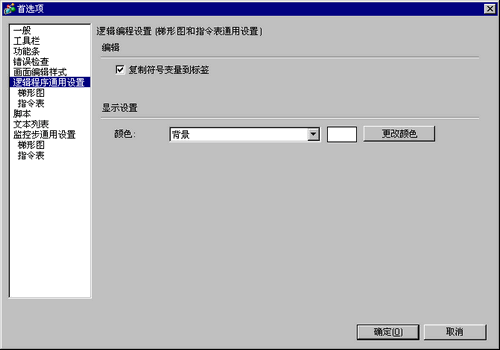

3.8.5.5 首选项 - 逻辑程序通用设置

逻辑编程设置(梯形图和指令表通用设置)。

编辑

复制符号变量到标签

将符号变量的指令拖拽到编辑画面，创建可设置标签的部件(如指示灯或开关)，以便将符号变量名称注册到标签。

显示设置

颜色

选择项目更改颜色：[背景]、[行注释]、[操作数]、[I/O 地址 (梯形图)]、[指令、母线、行(梯形图)]、[分隔线(IL)]、[SOR (IL)]、[梯形图指令(IL)]、 [分支指令(IL)]、[标签(IL)]或[未配置的显示字符(IL)]。点击[更改颜色]，在所显示的对话框中设置颜色。

梯形图

梯形图编辑设置。

编辑

在添加指令时设置操作数

在创建逻辑程序的过程中插入梯形图指令时，同时设置操作数。

显示设置

行注释

在梯形图画面上显示行注释。

I/O地址

如果为I/O端子分配了符号变量，则显示I/O地址。

字体

设置在梯形图画面上使用的字体。

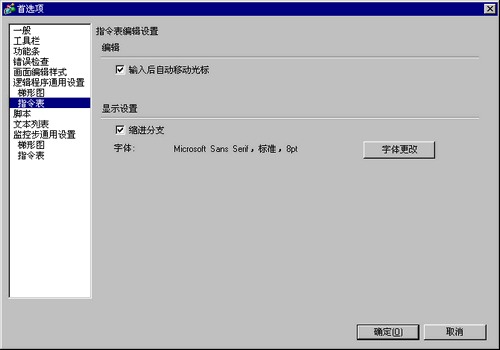

指令表

指令表编辑设置。

编辑

输入后自动移动光标

在编辑过程中自动移动光标以帮助输入。

显示设置

缩进分支

缩进分支指令和显示。

字体

设置在指令表画面上使用的字体。
