30.15.2.2 PID监控
您可以在监控[PID监控]窗口中的值的同时调整PID指令的设置值。
更多详情，请参阅设置指南。30.15.2.2 PID监控
运行在线监控。

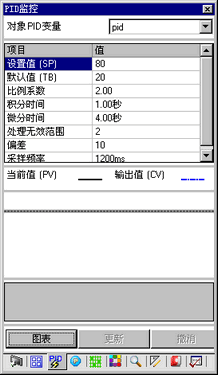

在[查看(V)]菜单中选择[工作区(W)]，然后点击[PID监控(M)]。然后将显示[PID监控]窗口。
在[对象PID变量]中选择您想监控的PID变量。PID指令设置将显示在图表中。
您可以在观察图表的同时更改设置值。
当设置值被更改时，数据被写至如下设备。
|
画面上的项目 |
保存在 |
注释 |
|
对象PID变量 |
无 |
显示所选择的PID变量。 |
|
设定值(SP) |
操作数S1 |
只有当指令操作数是变量时才可以更改。 |
|
默认值 (TB) |
操作数S3 |
只有当指令操作数是变量时才可以更改。 |
|
比例系数 |
变量格式****.KP 地址格式U_****.KP |
设定值 (x1000)。 |
|
积分时间 |
变量格式****.IT 地址格式U_****.IT |
设定值 (x1000)。 |
|
微分时间 |
变量格式****.DT 地址格式 U_****.DT |
设定值 (x1000)。 |
|
处理无效范围 |
变量格式****.PA 地址格式U_****.PA |
|
|
偏差 |
变量格式****.BA 地址格式U_****.BA |
|
|
采样频率 |
变量格式****.ST 地址格式U_****.ST |
|
点击[更新]以更新图表。
点击[图表]来更改图表显示的上限、下限和显示宽度设置。
