显示方法

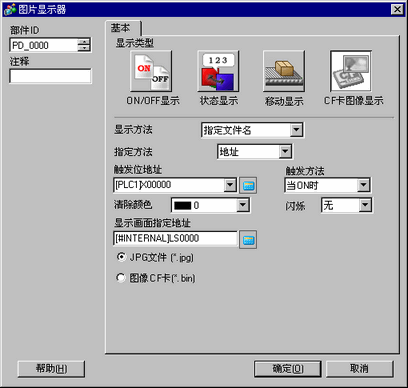

设置保存在CF卡/SD卡中的文件的显示方法。
指定文件名
指定保存在CF/SD卡中的图片文件(BMP或JPEG转换后的文件)或JPEG文件的文件名并显示该图片。
指定方法
设置保存在CF卡/SD卡中的文件的指定方法。
地址
用地址指定要在画面上显示的图像的文件名和文件夹路径。
更多详情，请参阅下面的内容。
9.7.4 图片显示器限制(CF/SD卡图像显示)
触发位地址
设置控制图片显示的位地址。
触发方法
设置当位地址为ON或OFF时是否显示图片。
清除颜色
设置当无图片显示时的颜色。
闪烁
选择闪烁及闪烁速度。
根据[系统设置]-[主机]-[显示设置]选项卡中设置的[颜色]，有些情况不能设置闪烁。1.6 支持的颜色
显示画面指定地址
设置指定要显示图片文件的地址。
用完整路径(文件夹名和文件名)指定要保存的数据。完整路径应该不多于20个单字节字符(10个字)。如果完整路径少于20个字符，请务必在末尾保存“00h”。
在完整路径的文件夹名和文件名之间插入一个“\”。
文件名应该不多于8个单字节字符。只支持Bin和JPEG文件。
在[显示画面指定地址]中只能设置人机界面内部地址(LS或USR)。
如果指定了LS区，文本数据模式仅支持1、2、4和5。
如果指定USR区，文本数据的存储顺序固定为LH顺序，无论[文本数据模式]设置如何。7.9.1 [系统设置] - [控制器/PLC]设置指南
例如，显示CF卡中[DATA]文件夹中图像文件(LOGO.bin)(显示画面指定地址：LS1000)
JPG文件(*.jpg)
当显示JPG文件时选择此项。
CF图像(*.bin)/SD图像(*.bin)
当指定一个保存在CF卡文件夹/SD卡文件夹，或CF卡/SD卡中的图像文件(*.bin)时选择此项。
