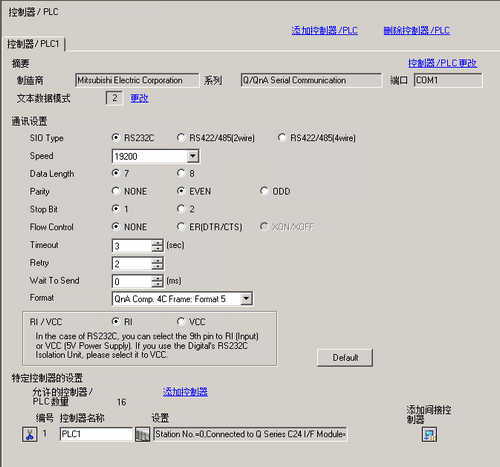

设置控制器/PLC的详情。
添加控制器/PLC
添加控制器/PLC设置。当一台人机界面与多台控制器/PLC通讯时使用该设置。
选择[制造商]、[系列]和[端口]。
人机界面可以同时与之通讯的控制器/PLC驱动程序数量取决于人机界面的类型。
1.5 支持的功能
使用GP4000系列(GP-4100系列除外)或LT4000系列时，[端口]项可选择[USB/串口(RS-422/485)]。7.10.3 USB/RS-422/485转换适配器限制
删除控制器/PLC
删除指定的控制器/PLC。
更改控制器/PLC
更改控制器/PLC的设置。
摘要
显示当前指定的控制器/PLC的设置。
制造商
显示当前指定控制器/PLC的制造商。
系列
显示当前指定的控制器/PLC系列的名称。
端口
显示连接当前指定控制器/PLC的接口。
如果该端口也用于其他控制器/PLC，
将显示在[端口]的右边。
显示当前指定的控制器/PLC的文本数据模式。
更改
当显示[文本数据模式更改]对话框时，可以更改文本数据模式。通常根据各控制器/PLC指定文本数据模式。
USR存储器的存储顺序固定为[文本数据模式]=2，无论实际设置的文本数据模式为何。

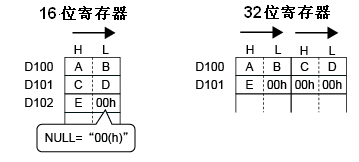

寄存器地址中的数据
从[从首数据开始存储]或[从尾数据开始存储]中选择数据在寄存器中的存储顺序。
保存文本“ABCDE”。
从起始数据保存
字符串数据模式1
从尾部数据开始保存
字符串数据模式3

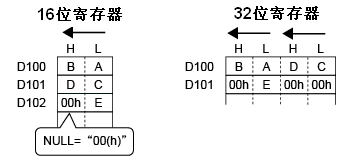

LH/HL存储
从[LH顺序]或[HL顺序]中选择在一个字(16位)中的数据存储顺序。
保存文本“ABCDE”。
HL顺序
字符串数据模式1
LH顺序
字符串数据模式2

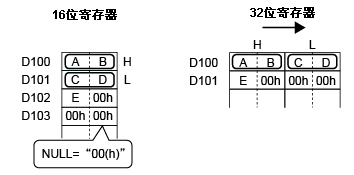

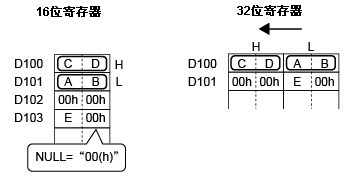

双字LH/HL存储
从[LH顺序]或[HL顺序]中选择在两个字(32位)中的数据存储顺序。
保存文本“ABCDE”。
HL顺序
字符串数据模式1
LH顺序
字符串数据模式5
文本数据模式
显示与文本数据模式存储顺序关联的数字。
选择
选择将使用的文本数据模式。
通讯设置
根据控制器/PLC配置设置。设置根据系列的不同而不同。请参阅“GP-Pro EX控制器连接手册”。建议保留[超时]、[重试]和[等待发送]的默认设置。
特定控制器的设置
根据每个控制器/PLC设置此项。
允许的控制器/PLC数量
根据指定的人机界面类型显示可连接的控制器数量。
添加控制器
每点击[添加控制器]按钮一次即增加一个控制器/PLC。
如果[允许的控制器/PLC数量]或套接字的最大数量达到了限值，或将PLC和间接控制器的总数设置为128，将不能添加PLC。
增加允许的控制器/PLC数量
若选择的控制器/PLC支持扩展允许的控制器数量，则显示此项。点击此按钮，将弹出[增加允许的控制器/PLC数量]对话框。
如果勾选了[增加允许的控制器/PLC数量]复选框，可连接的控制器数量将扩展到64。
关于支持数量扩展的控制器/PLC的信息，请参阅“GP-Pro EX控制器/PLC连接手册”。
删除控制器/PLC
删除控制器/PLC设置。
控制器名称
在10至20之间设置项目名称字符数(单字节)。
控制器名称不能重复。
不能使用空格和以下符号。
+ - * / = % & ^ | \ : . , ” # ? @ [] < >
控制器/PLC设置
根据需要设置单个控制器/PLC。点击按钮显示[特定控制器设置]对话框。
[特定控制器设置]根据PLC的不同而不同。有关控制器/PLC设置的更多信息，请参阅“GP-Pro EX控制器连接手册”。
控制器ID
使用间接控制器、且[特定控制器设置]对话框中的系列与控制器/PLC一致时，在此字段中设置1~128，用于区分各台控制器。
同一驱动程序中的不同的间接控制器不能使用重复的控制器ID。如果控制器ID重复，在字段旁会显示警告图标。
添加间接控制器
设置间接控制器功能。点击此按钮，在列表中添加一个新的间接控制器。最多可以添加64台间接控制器。
一个驱动程序上最多可以添加128台控制器/PLC和间接控制器。但是，允许的控制器/PLC数量根据驱动程序的不同而不同。
间接控制器名称
设置间接控制器的名称，最多可包含20个单字节字符(或10个双字节字符)。
控制器名称不能重复。
名称中不能包含空格或以下符号。
+ - * / = % & ^ | \ : . , ” # ? @ [] < >
控制器ID地址
使用间接控制器时，可以用控制器ID地址中的值指定与之通讯的控制器/PLC的控制器ID。只能使用内部寄存器地址(LS区/USRS区)。
如果控制器ID地址中保存的控制器ID没有对应的控制器/PLC，则设置了该间接控制器的部件将不能正常工作。
初始ID
用此字段指定：当人机界面刚通电时及[控制器ID地址]中的值为0时，使用哪一台控制器/PLC。范围是1~128。
更新间接控制器设置
显示[更新间接控制器设置]对话框。如果在更改间接控制器之后更改特定控制器设置，请使用此对话框，用新的控制器/PLC设置更新选定的间接控制器。
间接控制器配置
显示[间接控制器配置]对话框。用此对话框查看间接控制器、控制器/PLC和控制器ID之间的关联。
