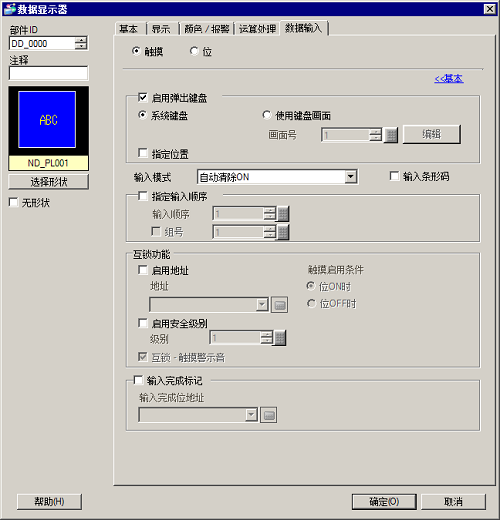

14.11.2.4 文本显示 - 数据输入/扩展

触摸

启用弹出键盘

选择当触摸数据显示器部件时,是否显示弹出键盘。

键盘类型

使用GP-Pro EX中注册的标准键盘。在正常情况下使用。

用键盘部件创建一个自定义键盘。在键盘画面上预定义键盘。该键盘允许进行定制的输入。

15.6.1.2 键盘画面

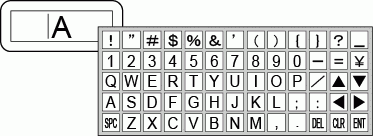

系统键盘

在GP-Pro EX中显示准备好的标准键盘。

使用键盘画面

画面

设置预定义的自定义画面的画面号。

15.6.1.2 键盘画面

编辑

打开[画面号]所指定的自定义键盘画面。如果未指定自定义键盘,将打开[新建画面]对话框。

指定位置

用于指定弹出键盘的显示位置。如果勾选,就可以在放置数据显示器部件后选择或移动弹出键盘的显示区域。

  • 如果将数据显示器与其他部件组合在一起,那么将不能选择或移动弹出键盘的显示区域。

指定的输入顺序

当按顺序向多个数据显示器输入数据时,选择这些数据显示器进入输入状态的顺序。

输入顺序

在1至384中选择部件进入输入状态的顺序。

将数据显示器分成若干个组以便进行连续的数据输入。光标将根据输入顺序(将数据显示器设置为允许输入状态),依次移动到同一组中注册的各连续数据显示器上。组编号可以是1至10中的数字。

14.13.2 按组设置输入顺序

互锁功能

指定当使用互锁功能(一种只有当满足了条件时才启用触摸的功能)时是否使用地址和安全级别。

启用地址

只有当[地址]位符合[触摸启用条件]时,才允许输入。选择该复选框,启用互锁功能。

14.7 使用互锁功能来防止误操作

地址

选择将指定启用条件的位地址,以允许输入。是否启用触摸取决于该地址的状态。

触摸启用条件

选择将启用被触摸部件的条件,以允许输入。

触摸启用条件

状态地址

触摸启用/禁用

位ON时

ON

启用触摸

OFF

禁用触摸

位OFF时

ON

禁用触摸

OFF

启用触摸

  • 如果输入过程中互锁[触摸启用条件]被禁用,数据显示器将保持在允许输入状态。只有到输入完成后互锁才发挥作用。

启用安全级别

选择是否为各个部件使用安全功能。当用一个高于为该部件设置的安全级别进行登录时,触摸操作将被启用。

级别

在1到之15间设置部件的安全级别。

互锁 - 触摸警示音

如果在互锁状态(触摸被禁用)下触摸,会发出警示音。

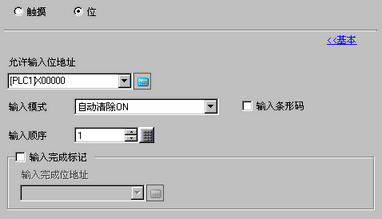

允许输入位地址

当此处设置的位地址置ON时,数据显示器就进入输入状态。

输入顺序

如果多个数据显示器部件的[允许输入位地址]同时置ON(当一个位地址被注册到了多个数据显示器部件,或当不同的位地址同时置ON时),按它们进入允许输入状态的顺序,在1到384的范围内对部件进行编号。

  • 如果一个以上的[允许输入位地址]同时置ON,数据显示器将根据它们的[输入顺序]设置进入输入状态。如果[输入顺序]设置相同,进入输入状态的顺序将由部件的放置顺序来决定。

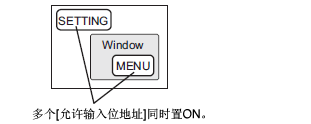

  • 如果放置在基本画面的窗口画面上的数据显示器的[允许输入位地址]同时置ON,基本画面拥有比窗口画面高的优先级进入输入状态。如果在基本画面和窗口画面上都放置数据显示器时,请务必设置不同的[允许输入位地址]。

输入模式

新数据将在已经导入的数据上建立。按键盘上的[CLR]键可清除数值。

按下的第一个键(移动光标、[ENT]、[DEL]或[BS]除外)将清除以前输入的文本数据。

在使用条形码输入时,清除原有文本,并检查输入位数是否与[显示字符数]的总位数相符。

如果显示位数小于[显示字符数]的总位数,则不会将数据写入字地址。

输入条形码

这是一个允许从条形码阅读器进行输入的设置。

16.2.1 设置步骤 - 连接条形码阅读器

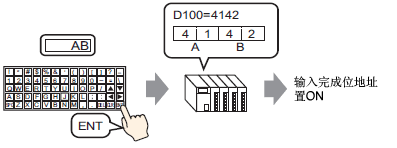

输入完成标志

输入完成后检测并通知。

输入完成位地址

设置输入完成时将置ON的位地址。
