16.2.1 设置步骤 - 连接条形码阅读器

配置设置，在数据显示器部件中显示从条形码阅读器读取的代码数据，并从控制器/PLC的D100地址开始将它保存起来。

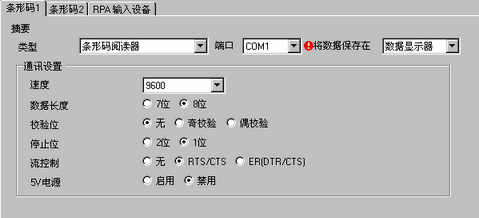

  1. 下面将介绍如何设置与条形码的通讯。从[工程]菜单中选择[系统设置]，点击[输入设备]，打开输入设备设置对话框。

  2. 从[类型]下拉列表中选择[条形码阅读器]。

  3. 在[端口]下拉列表中选择您想连接的端口。

    • 如果该端口也用于其他控制器/PLC，将显示在[端口]的右边，如上图所示。

  4. 在[通讯设置]中设置[速度]、[数据长度]、[校验位]、[停止位]、[流控制]和[5V电源]。

  5. 在[将数据保存在]中选择[数据显示器]。至此，条形码的通讯设置已经完成。

  6. 在绘制的画面上，配置数据显示器部件，用于显示来自条形码阅读器的数据。
    从[部件(P)]菜单中，指向[数据显示器(D)]并选择[文本显示(S)]或点击，在画面上放置一个数据显示器部件。

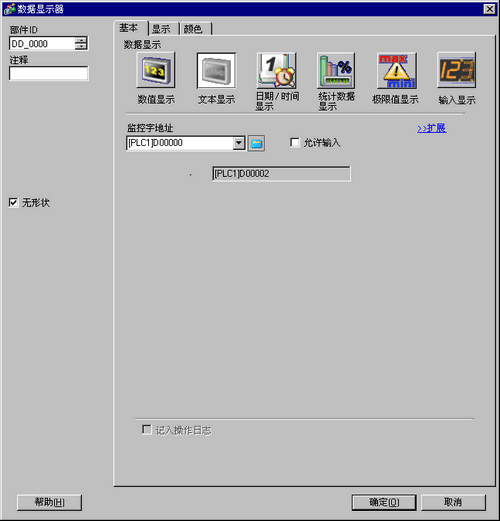

  7. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。点击[文本显示]。

  8. 点击[选择形状]，选择适当的形状。

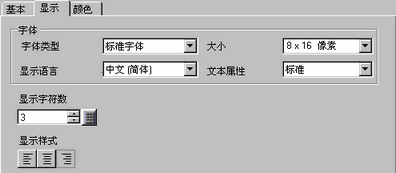

  9. 在[显示]选项卡的[显示字符数]栏中，定义一个1到100间的单字节字符数。使用双字节字符时，每个双字节字符按两个显示字符计算。(例如，“3”个单字节字符)

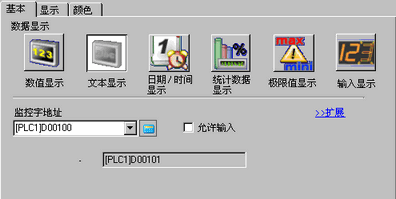

  10. 点击[基本]选项卡。在[监控字地址]字段中设置地址。将显示字地址(监控字地址+显示字符数)的最后一个地址。

    • 一个单词使用两个单字节字符，或者一个单词使用一个双字节字符。在上例中，由于在步骤9中将[显示字符数]设为3个单字节字符，因此使用了两个字。

  11. 勾选[允许输入]复选框。选择[允许输入]将显示[数据输入]选项卡，可在其中输入文本数据。

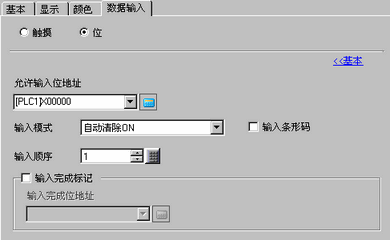

  12. 点击[数据输入]选项卡，并选择[扩展]。
    输入类型选择[位]，设置[允许输入位地址]。该位地址为ON时，将启用条形码阅读器的数据输入。

  13. 选择[输入条形码]，然后从[输入模式]中选择覆盖读取的代码数据的处理方式。

  14. 必要的话，在[颜色]选项卡中设置数据显示器部件的颜色或在[显示]选项卡中设置数据显示器部件的文本，然后点击[确定]。

    • 必须设置位开关，这样才能在数据显示器部件中进行输入。
      10.3 反转位的ON/OFF状态

    • 连接一个条形码阅读器时，可以连接到COM1端口，也可以连接到USB端口。
      同时连接两个条形码阅读器时，请在[将数据保存在]处为两者选择不同的数据保存位置，如分别选择[数据显示器]和[内部寄存器]，或选择[内部寄存器]后指定不同的保存地址。
      如果两个设备均选择将数据保存到[数据显示器]中，系统可能不能正常工作。

    • 如果在[数据输入]选项卡中未为数据显示器部件设置[输入条形码]，则不会将已读取的代码数据写入数据显示器部件中。

    • 如果已读取代码数据的数量超出为数据显示器部件设置的[显示字符数]，数据就不能在数据显示器部件上正确显示。数据显示器部件中可以设置的最大显示字符数是100个单字节字符。
