触摸
启用弹出键盘
设置在触摸数据显示器部件时显示弹出键盘。
键盘类型
系统键盘
使用GP-Pro EX中注册的标准键盘。在正常情况下使用。
使用键盘画面
用键盘部件创建一个自定义键盘。在键盘画面上预定义键盘。该键盘允许进行定制的输入。
15.4.2 设置步骤 - 自定义键盘布局/弹出
系统键盘
在GP-Pro EX中显示准备好的标准键盘。
根据是否使用报警设置，系统键盘上显示的范围有所不同。
如果无报警设置，键盘显示[显示范围]的最小值和最大值
如果有报警设置，键盘显示[报警设置]的上限和下限值
当定义报警设置时，上限和下限显示为输入范围。
如果选择了[缩放设置]复选框，即使没有设置报警，上限和下限也将显示为输入范围。
如果[报警设置]和[缩放设置]均未设置，则会按指定的数据类型和显示位数将上限和下限显示为输入范围。
如果[数据类型]设置为[32位Bin]，显示范围和源范围(或报警范围)在输入时不显示。
当[数据类型]为[32位浮点]时，如果未配置报警设置，则不显示源范围。
使用键盘画面
画面
设置预定义的自定义画面的画面号。
编辑
打开[画面号]所指定的自定义键盘画面。如果未指定自定义键盘，将打开[新建画面]对话框。
指定位置
用于指定弹出键盘的显示位置。如果勾选，就可以在放置数据显示器部件后选择或移动弹出键盘的显示区域。
如果将数据显示器与其他部件组合在一起，那么将不能选择或移动弹出键盘的显示区域。
指定的输入顺序
当按顺序向多个数据显示器输入数据时，选择这些数据显示器进入输入状态的顺序。
输入顺序
在1至384中选择部件进入输入状态的顺序。
组
将数据显示器分成若干个组以便进行连续的数据输入。光标将根据输入顺序(将数据显示器设置为允许输入状态)，依次移动到同一组中注册的各连续数据显示器上。组编号可以是1至10中的数字。
互锁功能
指定当使用互锁功能(一种只有当满足了条件时才启用触摸的功能)时是否使用地址和安全级别。
如果在互锁期间，隐现动画切换对象的可见/不可见状态，则无论可见与否，仍然允许触摸操作，但开关功能将不起作用。
启用地址
只有当[地址]位符合[触摸启用条件]时，才允许输入。选择该复选框，启用互锁功能。
地址
选择将指定启用条件的位地址，以允许输入。是否启用触摸取决于该地址的状态。
触摸启用条件
选择将启用被触摸部件的条件，以允许输入。
|
触摸启用条件 |
状态地址 |
触摸启用/禁用 |
|---|---|---|
|
位ON时 |
ON |
启用触摸 |
|
OFF |
禁用触摸 | |
|
位OFF时 |
ON |
禁用触摸 |
|
OFF |
启用触摸 |
如果输入过程中互锁[触摸启用条件]被禁用，数据显示器将保持在允许输入状态。只有到输入完成后互锁才发挥作用。
启用安全级别
选择是否为各个部件使用安全功能。当用一个高于为该部件设置的安全级别进行登录时，触摸操作将被启用。
级别
在1到之15间设置部件的安全级别。
互锁 - 触摸警示音
如果在互锁状态(触摸被禁用)下触摸，会发出警示音。
位
允许输入位地址
当此处设置的位地址置ON时，数据显示器就进入输入状态。
输入顺序
如果多个数据显示器部件的[允许输入位地址]同时置ON(当一个位地址被注册到了多个数据显示器部件，或当不同的位地址同时置ON时)，按它们进入允许输入状态的顺序，在1到384的范围内对部件进行编号。
如果一个以上的[允许输入位地址]同时置ON，数据显示器将根据它们的[输入顺序]设置进入输入状态。如果[输入顺序]设置相同，进入输入状态的顺序将由部件的放置顺序来决定。
如果放置在基本画面的窗口画面上的数据显示器的[允许输入位地址]同时置ON，基本画面拥有比窗口画面高的优先级进入输入状态。如果在基本画面和窗口画面上都放置数据显示器时，请务必设置不同的[允许输入位地址]。
输入模式
自动清除OFF
新数据将在已经导入的数据上建立。按键盘上的[CLR]键可清除数值。
自动清除ON
按下的第一个键(移动光标、[ENT]、[DEL]或[BS]除外)将清除以前输入的文本数据。
自动清除ON+输入检查
在使用条形码输入时，执行自动清除并检查输入位数是否与[总显示位数]相符。
如果输入位数小于[总显示位数]，则不会将数据写入字地址。
如果未勾选[零抑制]，数据前端会显示0，以填充缺失的位，这样位数就与总显示位数相符。
关于零抑制的详情，请参阅以下内容。14.11.1.6 数值显示 - 显示/扩展
如果设置了[小数位数]，则需要输入的位数为“总显示位数 - 小数位数”。
如果输入的是整数值，则会用0填充小数位。
例如，如果总显示位数为6，小数位数为2，则必须输入4位整数值。
输入条形码
这是一个允许从条形码阅读器进行输入的设置。

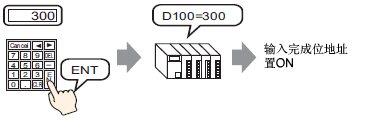

输入完成标志
输入完成后检测并通知。
输入完成位地址
设置输入完成时将置ON的位地址。
该地址不会自动置OFF。确认它处于ON后，置OFF。
