40.6.1 设置步骤 - 运行时保存当前画面(画面捕捉)

配置捕捉人机界面当前画面的设置。(用“D100”作为捕捉的控制地址。)

1. 从[工程]菜单中选择[系统设置]-[主机]，点击[模式]选项卡。

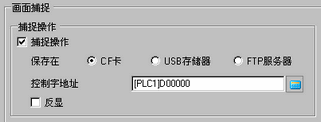

2. 在[画面捕捉]中，选择[捕捉操作]复选框。在[保存在]中选择[CF卡]。




• 不同的机型支持的外部存储器有所不同。
  1.5 支持的功能

• 要保存到FTP服务器，在[工程]菜单中选择[系统设置]，然后点击[FTP服务器]注册FTP服务器。

3. 在[控制字地址]中输入D100。

4. 在[控制字地址]+2(D102)中保存了文件号后，[控制字地址]D100的最低位(位0)置ON，此时画面捕捉开始。(在文件名[CP*****.jpg]中，星号表示文件编号。)
