5.4.4.2 [主机] - [模式] - 画面捕捉

打印人机界面或视频画面的硬拷贝。

40.6 运行时保存当前画面(画面捕捉)

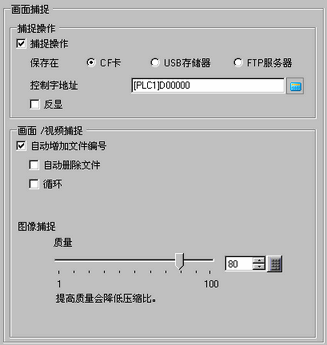

捕捉设置

捕捉操作

设置是否执行画面捕捉。

保存在

从[CF卡]、[SD卡]、[USB存储器]或[FTP服务器]中选择画面捕捉的保存目标设备。

控制字地址

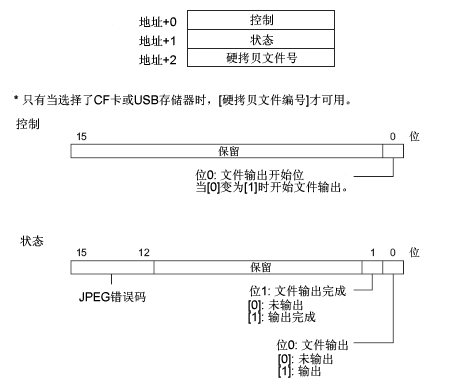

设置触发画面捕捉的控制字地址。使用从指定的[控制字地址]开始的三个字来查看文件编号、文件输出执行和保存结果(状态)。

JPEG错误代码详情

位12~15

描述

详情

0

成功完成

当成功完成处理时出现。

1

保留



2

保留



3

保留



4

没有外部存储器

捕捉或显示JPEG数据时,或者是未插入外部存储器,或者是CF卡盖未关闭。

5

写入错误

外部存储器可用空间不足,或在写入过程中拔除了外部存储器。

SD卡处于写保护状态

6

保留



7

CF卡/USB存储器错误

CF卡/USB存储器未正确格式化或损坏。

8

保留



9

自动增加文件编号溢出

当自动增加功能中的文件编号超过65535时发生。

10

FTP服务器连接错误

当不能访问FTP服务器时发生。

11

FTP登录错误

当尝试登录FTP服务器失败时发生。

12

写入错误

当试图向FTP服务器写入数据失败时发生。

  • FTP服务器超时时间是75秒。如果在超时时间段内未连接到 FTP 服务器,将会发生错误。
    时间戳将适用于作为文件名。
    例如,如果文件的保存时间是 2006/05/27, 15:23:46,那么文件名就是 CP060527_152346.jpg。

硬拷贝文件编号

进行画面捕捉时,在0至65535范围内指定文件名[CP*****.jpg]中的 ***** 部分。当使用[自动增加文件编号]时,会自动将文件编号保存在该地址中。

画面捕捉文件的文件编号使用时间戳,不参考[控制地址]+2的值。

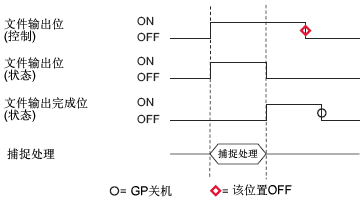

在文件输出完成位中,当捕捉处理完成时状态地址的位1置ON。在捕捉过程完成后,确认文件输出完成位为ON,然后从控制器/PLC中将文件输出位置为OFF。如果文件输出位置OFF,人机界面会将文件输出完成位置OFF。捕捉过程中的控制和状态时序如下

  • 如果在文件输出完成位置ON之前将文件输出位(控制)置OFF,文件输出完成位会自动置OFF。

  • 如果在处理画面捕捉的过程中发生错误,当控制地址触发位置OFF时不清除状态区。将在下一次成功完成处理时清除状态。

反显

指定是否以黑白反转显示在CF卡上保存捕捉到的画面。

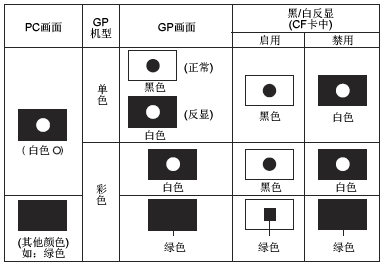

  • 在单色或彩色型号中,黑/白反转状态显示如下。

  • 只能反转黑或白。

  • 不能反转彩色。

自动增加文件编号

当捕捉画面时,会创建一个新文件,并自动将现有文件的最高编号上加1(编号)作为文件名。当保存目标不是[FTP服务器]时可指定。

自动编排的文件编号将被写入指定的[控制字地址]+2。

最大编号是65535。超过该编号,画面捕捉将不起作用。要继续,请使用[自动删除文件]或[循环]。

  • 人机界面开机、CF卡盖开关、插拔外部存储器时,人机界面将搜索最大的文件号。

  • 当使用该功能时,将忽略指定给[控制字地址]+2的文件编号。

自动删除文件

达到最大文件数65535或外部存储器可用空间不足时,删除原有文件,以便保存新文件。

当存在具有最大文件编号的文件时

如果在外部存储器中存在编号为65535(最大)的文件,将删除所有文件,并从编号0开始创建新文件。

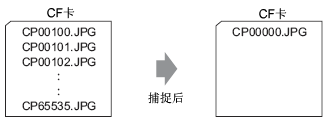

例如,当CF卡上存在“CP65535.JPG”时

将删除CF卡上的所有画面捕捉文件“CP *****.JPG”,并保存 “CP00000.JPG”。

  • 因为要删除所有文件,所以可能需要几秒到几分钟不等的时间。

当外部存储器可用空间不足时

该功能删除文件编号最小的文件,并创建编号为最高文件编号+1的文件。

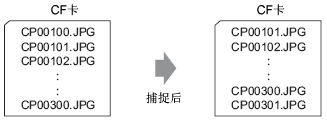

例如,CF卡上保存了具有文件编号 CP00100.JPG到CP00300.JPG的文件。

将删除文件编号最小的文件“CP00100.JPG”,并创建新文件“CP00301.JPG”。

循环

执行画面捕捉时,文件采用的编号为外部存储器中最近文件的编号+1。CF卡上已经存在00000至65535文件时,将从00000开始按顺序覆盖文件,画面捕捉继续。

  • 每次创建文件时都会检查文件的时间戳。

最新文件拥有最大的文件编号

当最新文件编号是65535时,就用文件编号00000创建新文件。

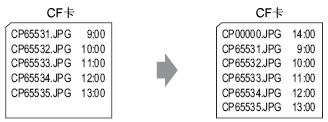

例如,CF卡上保存了文件编号为“CP65531.JPG到CP65535.JPG”的文件。

将创建新文件“CP00000.JPG”。

当外部存储器可用空间不足时

画面捕捉期间,将删除最旧的文件,并以在最新的文件的编号上加1的方式保存新文件。

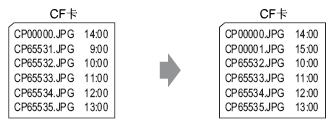

例如,当最新文件是“CP00000.JPG”时

将删除最旧的文件“CP65531.JPG”,并创建新文件“CP00001.JPG”。

  • 当外部存储器可用空间不足时,将删除旧文件,然后创建新文件。与有足够可用空间相比,画面捕捉所用的时间可能延长一倍。

FTP服务器

仅当为“保存在”位置选择[FTP服务器]时才会显示此项。选择要使用的FTP服务器编号。(FTP服务器编号是您在系统设置[FTP服务器设置]中注册的号码。)

  • 文件名为时间戳。

捕捉图片质量

在1到100中设置捕捉图片质量。也可以通过直接输入数值来指定。

1: 低质量图片,高压缩

100: 高质量图片,低压缩
