7.9.1 [系统设置] - [控制器/PLC]设置指南

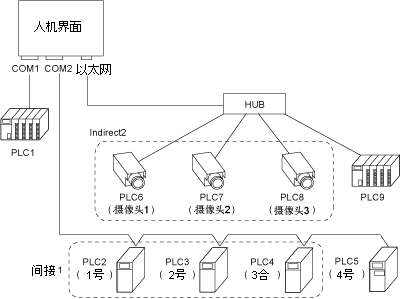

系统结构示例

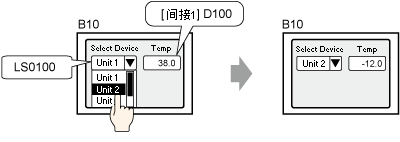

运算示例
在数据显示器中,指定间接控制器(Indirect1)中的地址(D100)。
用转换列表更改控制器/PLC。
设置步骤
设置系统的控制器/PLC。设置时请参阅以下系统结构。相关的设置步骤,请参阅下节。
7.2.1 设置步骤 - 与多台控制器/PLC连接
|
控制器名称 |
端口 |
系列 |
特定控制器设置 |
控制器/PLC1 |
PLC1 |
COM1 |
Mitsubishi Electric Corporation, Q/QnA serial communication |
|
控制器/PLC2 |
PLC2 PLC3 PLC4 PLC5 |
COM2 |
Omron, Temp.Controller CompoWay/F |
Series=E5A/E/C/GN,UnitNo.=1 |
Series=E5A/E/C/GN,UnitNo.=2 | ||||
Series=E5A/E/C/GN,UnitNo.=3 | ||||
Series=E5ZN,UnitNo.=4 | ||||
控制器/PLC3 |
PLC6 PLC7 PLC8 |
以太网(TCP) |
Cognex Corporation In-Sight 5000 Vision Systems |
IP address=192.168.000.001,Telnet port=23,Data Channel Port=50000,User Name=admin,Password=*****,Image Offset X=0,Image Offset Y=0,Zoom=1:1,Resolution=None |
IP address=192.168.000.002,Telnet port=23,Data Channel Port=50000,User Name=admin,Password=*****,Image Offset X=0,Image Offset Y=0,Zoom=1:1,Resolution=None | ||||
IP address=192.168.000.003,Telnet port=23,Data Channel Port=50000,User Name=admin,Password=*****,Image Offset X=0,Image Offset Y=0,Zoom=1:1,Resolution=None | ||||
控制器/PLC4 |
PLC9 |
以太网(UDP) |
Mitsubishi Electric Corporation, Q/QnA Series Ethernet |
|

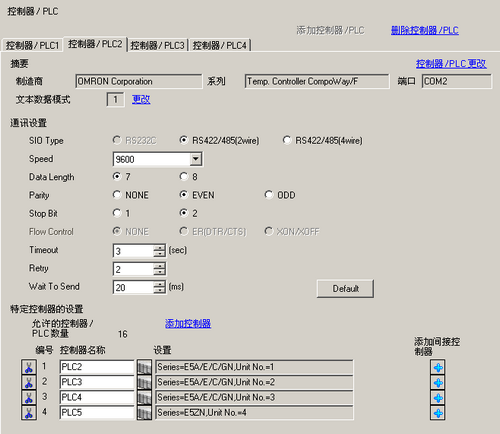

设置间接控制器/PLC。在[系统设置]中,点击[控制器/PLC],打开[控制器/PLC2]选项卡。
在[特定控制器的设置]区[PLC2]设置的右侧点击[添加间接控制器]图标

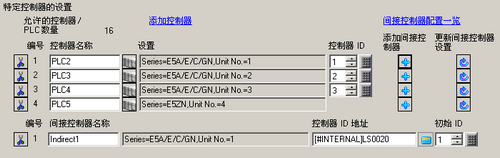

将显示间接控制器,并在[PLC2], [PLC3]和[PLC4]上添加[控制器ID]字段。
可以更改[间接控制器名称]和控制器ID。请勿在同一驱动程序中使用重复的[控制器ID]。
在[控制器ID地址]字段设置“LS0100”。
在[初始ID]字段中,定义当[控制器ID地址]被设置为0(例如,在人机界面刚通电后)时与之通讯的控制器/PLC的[控制器ID]。(例如: 1)
打开[控制器/PLC3]选项卡。在[特定控制器的设置]区[PLC2]设置的右侧点击[添加间接控制器]图标

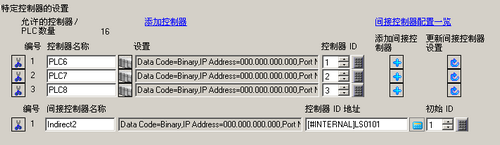

将显示间接控制器,并在[PLC6]、[PLC7]和[PLC8]上添加[控制器ID]字段。
在[控制器ID地址]字段设置“LS0101”。
设置[初始ID]。(例如: 1)

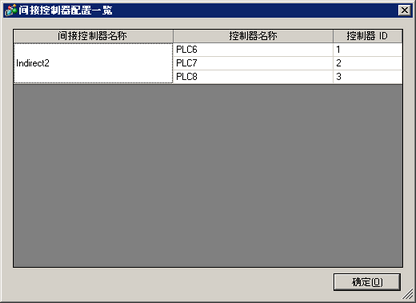

[Indirect1]和[Indirect2]被设置为间接控制器。点击[间接控制器配置一览],查看结构。
在部件中设置间接控制器。(本例介绍如何设置Indirect1)
打开基本画面10,放置一个数据显示器。
双击数据显示器部件,打开设置对话框。
在[监控字地址]字段中点击图标,显示[输入地址]对话框。从[控制器/PLC]列表中选择间接控制器“Indirect1”。寄存器地址设置为“C00000”。点击[Ent]。
根据需要定义数据类型和输入范围等其他设置,然后点击[确定(O)]。
接下来进行更改控制器的设置。
在基本画面10上放置一个选择列表。

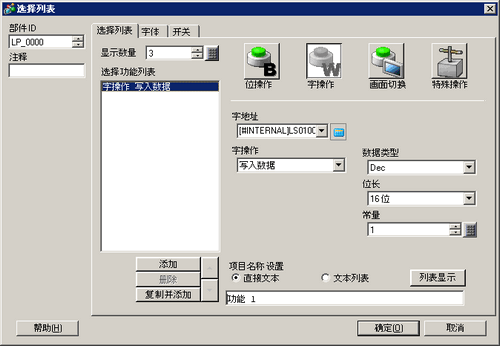

双击选择列表部件,打开设置对话框。
将[显示数量]设置为3。
选择[字操作],并在[字地址]字段设置“LS0100”。
在[字操作]下拉列表中选择[写入数据]。将[常量]设置为1。在[项目名称设置]字段中输入“功能 1”。
在[选择功能列表]中,点击[添加],选择[字操作]。
将[常量]设置为2。在[项目名称设置]字段中输入“功能 2”。

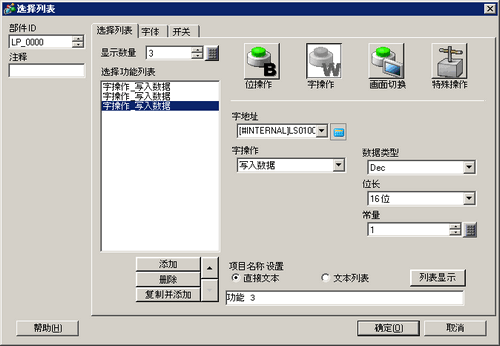

在[选择功能列表]中,点击[添加],选择[字操作]。
将[常量]设置为3。在[项目名称设置]字段中输入“功能 3”。
根据需要定义字体或开关设置等其他设置,然后点击[确定(O)]。
指定的[控制器ID地址]在显示扫描结束时被监视。如果值发生改变,与指定控制器/PLC的通讯将从下一次显示扫描开始。
控制器/PLC的更改操作与画面切换操作相同。对于全局D脚本则不同。更改控制器/PLC会导致全局D脚本从头(最先注册的脚本ID)运行。
如需同时切换控制器和画面,请使用以下方法之一。
用D脚本将控制器ID保存到[控制器ID地址]中,用系统变量#H_ChangeScreenNo保存画面号。
使用多功能开关。添加一个字开关用于将控制器ID写入[控制器ID地址],再添加一个画面切换开关。
