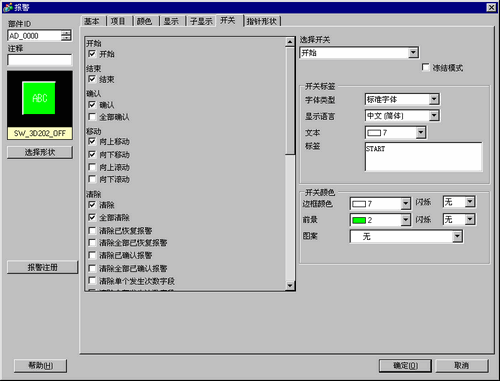

选择一个显示报警消息的操作开关。
在此选项卡上设置的开关还可带有指示灯部件,方法是使用 [特殊开关] - [报警历史开关]。
10.15.4.1 特殊开关 - 开关设置
如果设置了隐现动画,当报警部件变为隐藏状态后,设置的开关也会变为隐藏状态。如果使用了开关/指示灯部件的[特殊开关],即使报警部件不可见,该开关也一样有效。21.3 显示和隐藏对象
如果子显示设置与画面切换不同,可以将[子显示]开关放置在[开始]开关或移动开关上。此时,请将[子显示]开关放置在[开始]开关或移动开关的上层。如果显示模式为[日志],请勿将[确认]开关和[子显示]开关重叠放置。
[确认]开关可以与[向上移动]或[向下移动]发生重叠。此时请将[确认]开关放置在[向上移动]或[向下移动]开关的上层。
开关预览
显示所选开关的形状。
选择形状
打开形状浏览器,选择部件形状。
开关类型
设置开关类型。
开始/结束
设置执行开始/结束操作的开关。
开始/结束
触摸[开始],将显示光标以便操作其他开关。
触摸[结束]取消光标显示。
确认
设置“确认”开关。
确认

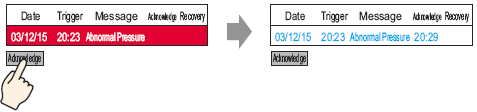

确认当前光标位置上的报警。按[确认],显示所选报警消息的确认时间。
已经恢复的报警在触摸了[确认]后将不会更改。
如果已经带确认时间显示了报警消息,该时间将不被更新。
确认全部
确认当前被触发的所有报警消息。
移动
设置“移动”开关。
向上移动/向下移动

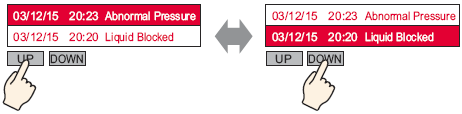

将光标向上或向下移动一行。
向上滚动/向下滚动
当前显示的报警消息向上或向下滚动指定行数。

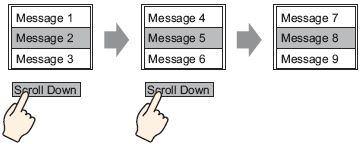

例如,活动报警数:9,显示行数:3,滚动: 3
清除
定义可清除人机界面历史报警的开关。
清除

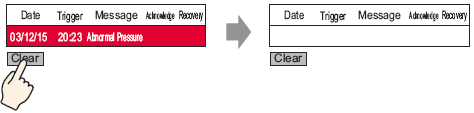

触摸[清除],清除当前光标位置上的报警消息。
全部清除
清除所有已显示的报警消息,无论它们是处于[触发]、[确认]还是[恢复]状态。
清除恢复的报警
清除当前光标位置上已恢复的报警消息。如果该消息不处于“恢复”状态,它将不被清除。
清除所有恢复的报警
清除全部已恢复的报警消息。
清除已确认报警
清除当前光标位置上已确认的报警消息。如果该消息不处于已确认状态,它将不被清除。
清除全部已确认报警
清除全部已确认的报警消息。
清除单个发生次数字段
清除当前光标位置上的报警发生次数,用“0”替换该值。
清除所有发生次数字段
清除所有显示的报警的发生次数,用“0”替换该值。
清除单个累计时间字段
清除当前光标位置上的报警的累计时间,用“0”替换该值。
清除全部累计时间字段
清除所有显示的报警的累计时间,用“0”替换该值。
排序
设置一个对报警消息进行排序的开关。
如果将显示模式设置为[日志],则禁用该设置。
历史报警数据总是按发生顺序保存在外部存储器中。它与画面上的显示顺序无关。
如果用排序开关对数据记录进行排序(除去勾选[逆序显示]的情况)且选择了[按触发日期的逆序],则更新画面上的显示可能需要一些时间。
如果同时按两个项目对数据记录进行排序,例如[按级别和触发日期的逆序],则更新画面显示所需的时间要比只按一个项目排序时长。
按触发日期的逆序
根据滚动方向,按发生顺序显示报警消息。
按发生次数的顺序
根据滚动方向,从最大发生频率开始,从大到小显示报警消息。
如果多条消息的发生频率相同,将根据滚动方向,按累计时间的逆序显示。如果多条报警的发生次数和累计时间均相同,则会首先显示最新的报警。
按累计时间的逆序
根据滚动方向,由最大累计时间开始,从大到小显示报警消息。
如果存在累计时间相同的多条消息,将根据滚动方向,按照发生次数的逆序显示。如果多条报警的发生次数和累计时间均相同,则会首先显示最新的报警。
按级别和触发日期的逆序
根据滚动方向,由最高注册级别开始,从高到低显示报警消息。如果多条报警消息的级别相同,将首先显示发生日期最近的消息。
按级别和发生次数的逆序
根据滚动方向,由最高注册级别开始,从高到低显示报警消息。如果多条报警消息的级别相同,将根据滚动方向,按照报警频率的逆序显示。
如果多条报警的发生频率相同,它们将按照累计时间的逆序显示。
按报警注册的顺序
根据滚动方向,按照[报警]中设置的注册号(行号)的升序显示报警消息。
逆序显示
按照指定排列顺序的逆序显示报警消息。
滚动
设置[地址]栏使用的滚动开关。
向右滚动值

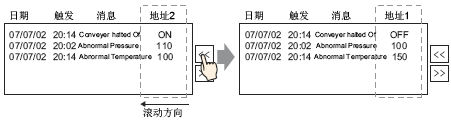

向右滚动已显示数据的列数。
向左滚动值

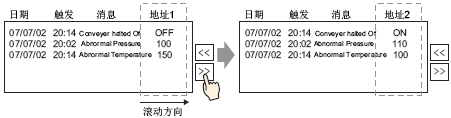

向左滚动已显示数据的列数。
子显示
设置子显示开关。
子显示
在当前光标位置上显示注册到报警消息的子画面。
报警编号获取
设置报警编号获取开关。
报警编号获取
获得当前光标位置上的消息的报警消息编号( 在 [ 报警 ] 中注册的行号 )。
获取的报警消息数存储在 [指针形状]选项卡的 [存储字地址]中定义的位置。
将[报警类型]设置为扩展时,它不起作用。
开始梯形图监控
设置启动梯形图监控的开关。
开始梯形图监控
如果已购买并安装了梯形图监控程序,请使用梯形图监控程序来搜索使用了与所选报警相对应的寄存器地址的步。
精确查找/排序
实现画面更新和查找状态的清除(在[显示]选项卡中)。
关于支持精确查找/排序功能的机型列表,请参阅以下内容:1.5 支持的功能
清除查找/排序
清除显示的查找/排序结果并恢复正常显示。
更新查找/排序
如果画面上正显示着查找/排序结果,则即使发生了新的报警,显示也不会得到更新。按下更新开关,将根据预定的条件开始新的查找/排序,结果将显示新触发的报警。
报警分析
定义一个开关,用于根据触发/确认/恢复报警的日期/时间开始报警分析。按下此开关,将弹出日期/时间条件输入键盘。20.10.3 输入查找条件
关于支持报警分析功能的机型列表,请参阅以下内容。1.5 支持的功能
分析(触发时间)
根据触发报警的时间执行报警分析。
分析(确认时间)
根据确认报警的时间执行报警分析。
分析(恢复时间)
根据恢复报警的时间执行报警分析。
选择开关
选择设置标签或滚动数的开关。
滚动样本数
如果在画面上放置了[向上滚动]/[向下滚动]开关,请在1~768范围内设置向上滚动或向下滚动的行数。
放置[开始]开关时指定是否使用冻结模式。冻结模式会中断当前显示的报警,禁止刷新画面显示。当报警触发太频繁而难以观看时,可以用此功能暂停显示。
如果设置了冻结模式,触摸[开始]两次将启动冻结模式,触摸[结束]将取消冻结模式。
当在冻结模式下执行了如下操作时,管理和显示将如下:
模式/开关操作 |
处理 |
人机界面 |
报警:触发,恢复 开关操作:[确认]、[清除] |
O |
X |
开关操作:[向上移动]、[向下移动]、[向上滚动]、[向下滚动]、[子显示] |
O |
X |
开关操作:[报警编号获取键] |
O |
- |
开关操作:[排序] |
X |
X |
注意,在冻结模式下执行清除将清除保存在人机界面内的消息,尽管消息仍保持在显示器上。
当保存在GP内的消息如上所述被清除时,冻结模式下将不显示子显示。
即使报警部件在冻结模式中变为不可见状态,冻结模式也保持有效。请将报警部件切换到可见状态,然后再取消冻结模式。
如果在冻结模式下触摸[精确查找/排序]或[报警分析]开关,冻结模式被清除。
开关标签
设置在开关标签上显示的文本。
字体类型
从[标准字体]或[矢量字体]中为开关标签选择字体类型。
显示语言
从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择开关标签的语言。
文本颜色
为开关标签选择颜色。
标签
输入在开关标签上显示的文本。
选择开关后按下[F2]键,可以直接编辑标签文本。
开关颜色
设置开关颜色。
边框颜色/显示颜色
指定开关颜色和背景色。
无论选择何种开关类型,开关颜色的设置对所有报警部件都是相同的。
闪烁
选择闪烁和闪烁速度。可以为[边框颜色]、[显示颜色]和[图案颜色]选择闪烁设置。
根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。1.6 支持的颜色
图案
从9种类型中选择开关图案。
图案颜色
当选择[无图案]以外的选项时,请指定图案颜色。
报警分析设置
当定义报警分析的开关之一时即会显示此项。点击任一选项,报警部件设置对话框关闭,[通用设置]菜单中的[操作日志设置]或[采样设置]对话框弹出。
在各设置对话框中执行以下操作。
操作日志设置
勾选[启用操作日志功能]。
采样设置
点击[报警分析设置],为采样组指定报警分析画面号。
