详情请参阅设置指南。20.12.1.3 报警设置(块1) - 字监控
20.12.2.1 历史 - 基本/基本
有关部件放置的方法及形状、颜色和标签等设置方法的详细信息,请参阅编辑部件。8.7.1 编辑部件
将报警值写入监控字地址后,将同时显示报警及其触发日期/时间。如果写入了报警值以外的其他值,则会在同一行中增加恢复时间。

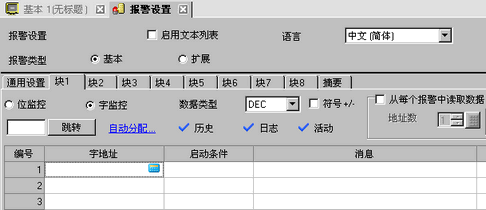

从[通用设置(R)]菜单中选择[报警设置(A)]或点击。然后将显示如下画面。在[语言]中,选择报警消息显示语言。
在[通用设置]选项卡上,为注册消息的块勾选所需显示模式(历史/日志/活动)的复选框,并为每种模式设置作为历史保存的消息数。
选择[备份历史]并定义[隐藏继续报警]。
如果未勾选[备份历史]复选框,当关闭或重置人机界面时,历史报警数据将被清除。
打开[块1]选项卡,选择[字监控]。
在[数据类型]中,选择将保存在[字地址]中的[报警值]的数据类型。
只有在[数据类型]为[DEC]时才设置[符号 +/-]。
在[字地址]中,设置字地址,以监控报警触发。

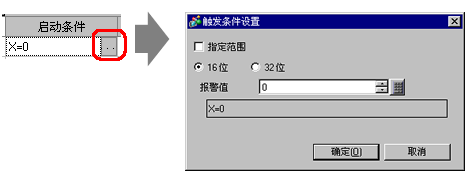

点击[触发条件]单元格,然后点击。此时显示[触发条件设置]对话框。
选择位长度,设置[报警值],点击[确定]。
在[消息]单元格中,输入当触发报警时将显示的报警消息。
一条报警消息中最多可以注册160个单字节字符。
当勾选了[启用文本列表]复选框时,即使在系统运行时也可以切换和显示消息语言。 18.3 切换文本语言
报警设置可以以CSV格式导出或导入。
打开画面,设置将显示“历史”的报警。在[部件(P)]菜单中,选择[报警(A)],或点击,将部件放置在画面上。
双击所放置的报警。将显示报警对话框。
指定要在报警部件中显示的块,[显示模式]选择[历史]。
如果[消息显示方式]选择[多行显示],则可将消息与触发日期或时间等信息分别输出到不同的行。由于消息显示区扩大,可以快速确认长消息的内容。
设置[显示起始行]、[显示报警数]和[显示行间距]。
如果需要,使用[项目]、[颜色]和[显示]选项卡上的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。
一行中的最大字符数和一个画面上的最大行数由人机界面的类型和[大小]来决定。
如果消息比显示区域宽,超出部分将被截除且不显示。但是,如果所用的机型支持滚动显示历史报警,且在[基本]选项卡中勾选了[启用滚动报警],或者所用机型为GP-4100系列,则可以显示长消息,因为会自动以滚动的方式显示消息。
对于[字监控],如果保存在[字地址]中的报警值频繁波动,将经常触发报警。
