包括所有历史报警(块1~8)的字监控和位监控在内，总计可以注册2048条报警消息。对于[字监控]，最多可注册768条报警消息。
使用IPC系列时，最多可以注册10000条报警消息。
在[通用设置]选项卡中，如果[报警类型]选择为[扩展]，则可以增加注册数量。为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。
包括所有历史报警(块1~8)的字监控和位监控在内，总计可以注册2048条报警消息。对于[字监控]，最多可注册768条报警消息。
使用IPC系列时，最多可以注册10000条报警消息。
在[通用设置]选项卡中，如果[报警类型]选择为[扩展]，则可以增加注册数量。
为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。

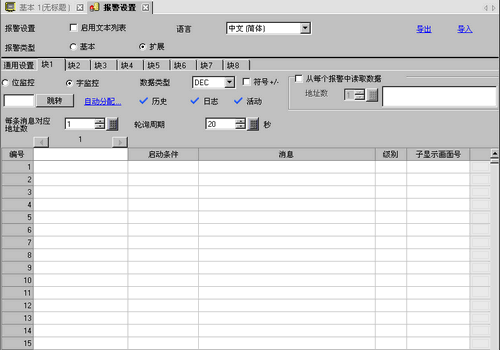

字监控
当监控字地址值与指定的报警值匹配或在指定的报警范围内时触发报警。
数据类型
从[Dec]、 [Hex]或[BCD]中选择保存在[字地址]中值的数据格式。
如果在编辑过程中更改了[数据类型]，那些不能转换为新[数据类型]的数据(报警值)将变成“0”。
例如：
Dec 10->Hex 000A
Dec 10->BCD 0(显示“0”，因为不能进行转换。)
符号+/-
如果报警值使用负数时选择此项。只有当[数据类型]为[Dec]时才可以对其进行设置。
跳转
跳转至特定行号。
自动分配
将显示[自动分配]对话框。配置设置，按指定增量从[起始地址]开始分配指定地址。
任何以前的地址设置都将被覆盖。
起始地址
设置将开始自动分配的字地址。
增加的字数
为自动分配设置字地址数(从1到“报警限制 - 当前行位置 + 1”)。
地址增量
在0~4096范围内设置自动分配期间增加的字数。
触发条件
设置触发报警的条件。点击
图标，显示[触发条件设置]对话框。
历史/日志/活动
显示在[基本]选项卡中设置的当前显示模式。
每条消息对应地址数
如果将[报警类型]设置为[扩展]，请在1~256范围内设置地址数量。根据指定的地址数量，将添加一行用于设置监控字地址的行。这样就可以为同一条消息设置多个不同的监控地址。
轮询周期
如果将[报警类型]设置为[扩展]，请设置读取报警监控地址的轮询周期。不能在启动人机界面后立刻读取监控地址。经过定义的轮询周期后，地址读取才开始。
读取开始后，直到读取了所有地址后，才接受对同一个块的读取请求。
如果同时有多个读取块的请求，将从编号较小的块开始读取。
如果在读取操作过程中监控地址发生状态变化，将在下一轮询周期读取此状态变化。 触发时间/确认时间/恢复时间使用的是读取数据的时间，而不是监控地址发生变化的时间。
如果在读取操作过程中有来自单独块的读取请求，在完成当前读取操作之前将立即开始读取带有最早请求的块。
轮询周期的实际值(秒)和平均值(秒)被逐块保存到以下内部寄存器地址中。 另外，即使实际值仅有一次超出了定义的轮询周期，定义的频率超出位也会置ON。一旦该位置ON，即使实际值低于轮询周期，也不会置OFF。 需要人工将此位置OFF。
设定的频率超出位格式如下。
|
LS9816 |
位 |
详情 |
|
0 |
块1超出位 | |
|
1 |
块2超出位 | |
|
2 |
块3超出位 | |
|
3 |
块4超出位 | |
|
4 |
块5超出位 | |
|
5 |
块6超出位 | |
|
6 |
块7超出位 | |
|
7 |
块8超出位 | |
|
8~15 |
保留 |
轮询周期可能因工作环境中的负载情况而无法保持设定值。
在实际运行环境中，确认频率超出位和轮询周期，然后相应调整报警监控地址的保持时间。
若因通讯故障而没有读取任何数据，则将在下一轮询周期读取数据。
从每个报警中读取数据
指定是否读取报警消息数据。
地址数
读取1~8之间的数值。为设置的地址数添加相应的[通用地址]设置行。而地址设置栏将用于在告警列表中输入。
使用相同的地址
设置是否在该块的所有消息中读取地址数据值，无论报警消息如何。在地址设置栏中，从第二列以后，不能进行任何设置。
编号
显示报警消息注册编号(行号)。
地址名称
如果将[报警类型]设置为[扩展]，将插入[每条消息对应地址数]所设置数量的地址。地址名称最多可以指定32个单字节字符。也可以使用来自文本列表的数据。发生报警时，报警消息显示为地址名称 + 消息显示。
当使用文本列表时，如果数据中插入换行，则换行前的文本将显示为地址名称。 换行后的文本将不显示。
即使文本列表数据有多行或多于32个字符，每行也只能够显示最多32个字符的地址名称。
字地址
设置监控报警触发的字地址。
触发条件
设置触发报警的报警值。在单元格中点击
，画面上将显示[触发条件设置]对话框。
如果将触发条件设置为[位OFF]，在启动时，即使监控位地址为0，也不会触发报警。但是，一旦监控字地址从非0变为0，则会触发报警。这同样适用于系统从离线模式恢复或传输工程的情况，除非将历史保存到备份存储器(SDRAM)。
16位/32位
从[16位]或[32位]中选择报警值的位长。
报警值
选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。
|
位长 |
数据类型 |
符号+/- |
设置范围 |
|
16位 |
Dec |
启用 |
-32768~32767 |
|
OFF |
0~65535 | ||
|
Hex |
- |
0~FFFF | |
|
BCD |
- |
0~9999 | |
|
32位 |
Dec |
ON |
-2147483648~2147483647 |
|
OFF |
0~4294967295 | ||
|
Hex |
- |
0~FFFFFFFF | |
|
BCD |
- |
0~99999999 |
打印范围
选择是否为报警值设置一个范围。显示将作如下变化。
上限/下限
选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。
|
位长 |
数据类型 |
符号+/- |
设置范围 |
|
16位 |
Dec |
启用 |
-32768~32767 |
|
禁用 |
0~65535 | ||
|
Hex |
- |
0~FFFF | |
|
BCD |
- |
0~9999 | |
|
32位 |
Dec |
ON |
-2147483648~2147483647 |
|
OFF |
0~4294967295 | ||
|
Hex |
- |
0~FFFFFFFF | |
|
BCD |
- |
0~99999999 |
报警范围
显示指定的报警范围。
指定报警范围/指定正常范围
指定报警范围
将报警范围设置为“下限≦地址值≦上限”。
指定正常范围
将报警范围设置为“下限 ≧ 地址值”或“地址值≧上限”。
如果保存在[字地址]中的报警值频繁波动，将经常触发报警。
消息
在160个单字节字符内设置报警消息。
未选择[启用文本报表]时，可以使用[Alt]+[Enter]插入最多5行。
如果将报警部件设置为[历史]，[消息显示方式]设置为[多行显示]，在报警编辑器中勾选了[启用文本列表]，消息使用文本列表的索引字符数显示。报警消息最多可达 5 行，只显示前 5 行。
如果将报警部件设置为[历史]，[消息显示方式]设置为[1行显示]，且消息使用了带有换行符的文本列表数据，则只将换行符前的文本作为消息进行显示。换行后的文本将不显示。
使用GP-4100系列时，不能输入多行。导入存在多行消息的报警设置时，只导入第一行。
级别
每条报警消息按照从0(最不重要)到7(最重要)的重要性级别进行排序。初始设置为“0”。每个级别的触发、确认和恢复颜色可以和报警部件一起设置。
组
仅当在[通用设置]选项卡中选择了[启用组功能]时才显示该项。请在0到6096的范围内为每条报警消息设置一个组号。
当[组号]为“0”时，将不对其计数。
子显示画面号
如果将报警部件用于子显示，请在0~9999范围内选择需要的基本画面号，或在0~8999范围内选择需要的文本文件号。播放影像时请指定播放列表文件的索引号。
如果不需要子显示，请输入“0”。初始设置为“0”。
如果指定的文本画面号不存在，将在人机界面上显示一个没有文本的窗口。
地址1~8
设置读取报警消息数据的地址。输入行可以用于在[地址数]中指定的地址。
类型
从[位]或[字]中选择地址类型。
地址
设置读取数据地址。
您可以设置位地址的外部控制器/PLC地址、内部地址、符号变量和系统变量。
格式
如果已将[类型]设置为[字]，则从[数值]或[日期/时间]中选择地址中保存的数据格式。
数值
位长
从[8位]、[16位]或[32位]中选择数据的位长。
数据类型
从[Dec]、 [Hex]、[BCD]或[浮点]中选择保存在[字地址]中值的数据类型。只有将[位长]设置为[32位]时才能选择[浮点]。
符号+/-
用于负数。只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
选择当显示数据时是否采用四舍五入法处理小数值。如果数字不是整数，将截去小数位。当[数据类型]为[浮点]时，该设置可用。
总显示位数，小数位数
在1~11范围内指定显示位数。当选择[浮点]时，位数的范围为1~17。“总显示位数 - 1”是小数点后位数的最大范围。范围取决于[位长]和[数据类型]。
|
位长 |
数据类型 |
总显示位数 |
小数位数 |
|
设置范围 |
|||
|
8位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
16位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
32位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
浮点 |
1~17 |
0~16 | |
左对齐/右对齐
从[左对齐]或[右对齐]中选择值的显示位置。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
预览
根据设置显示数据的预览。
日期/时间
数据类型
从[TIME]、[DATE]或[TIME_OF_DAY]中选择[日期/时间]的数据类型。
定时器
选择要显示的定时器项目。
当[数据类型]设置为[TIME]时将显示此项。
日期
指定是否显示日期。如果显示，选择要显示的日期项目。
当[数据类型]设置为[DATE]时将显示此项。
星期
指定是否显示星期。
当[数据类型]设置为[DATE]时将显示此项。
一天中的时间
选择是否显示一天中的时间。
当[数据类型]设置为[TIME_OF_DAY]时将显示此项。
格式
选择[定时器]、[日期]或[时间]的显示格式。
位数
设置显示格式中第一项的位数。从[格式]处选择显示格式。
当[数据类型]为[TIME]时显示此项。
左对齐/右对齐
从[左对齐]或[右对齐]中选择显示位置。
预览
根据设置显示数据的预览。
