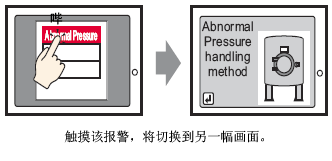

20.6.1 设置步骤 - 显示帮助(子显示)/切换基本画面

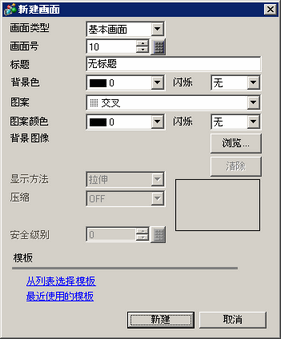

1. 创建需要在子显示中显示的基本画面。在[画面(S)]菜单中，选择[新建画面(N)]或点击。然后将显示[新建画面]对话框。

2. 在画面中，设置用于子显示的基本画面号(例如，10)，然后点击[新建]。


3. 当显示基本画面“10”时，为子显示创建基本画面。

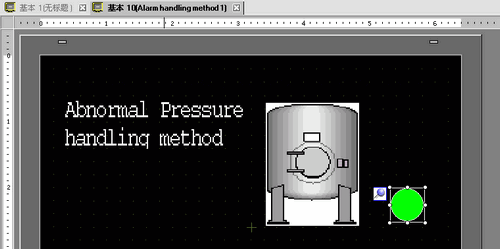

4. 设置开关，将画面从子显示画面切换为报警部件放置画面。在[部件(P)]菜单中，指向[开关/指示灯(C)]，选择[切换画面开关(C)]或点击，然后将开关放置在该画面上。

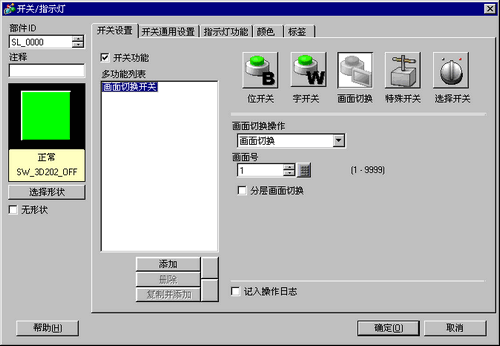

5. 双击所放置的开关部件。将显示如下对话框。


6. 在[选择形状]中选择开关形状。

7. 在[画面切换操作]中，选择切换画面的操作，设置目标画面的画面编号(例如，1)。

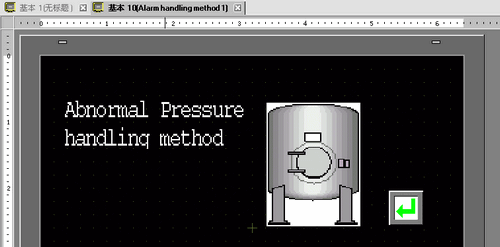

8. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。子显示画面创建完成。




   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，您可以直接编辑标签文本。

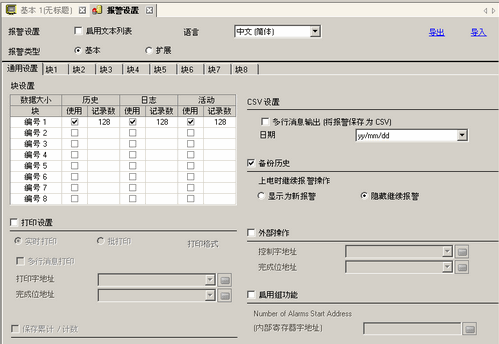

9. 然后，注册触发报警时将显示的消息。从[通用设置(R)]菜单中选择[报警设置(A)]或点击。然后将显示如下画面。在[语言]中，选择报警消息显示语言。


10. 在[块设置]选项卡上，为注册消息的块勾选所需显示模式(历史/日志/活动)的复选框，并为每种模式设置作为历史保存的消息数。

11. 选择[备份历史]并定义[隐藏继续报警]。



    • 如果未勾选[备份历史]复选框，当关闭或重置人机界面时，历史报警数据将被清除。

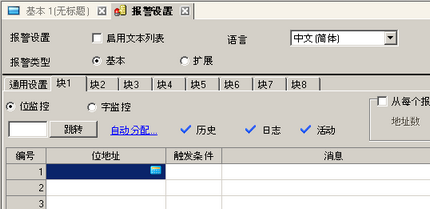

12. 从[块1]选项卡中，选择[位监控]。


13. 在[位地址]中，设置位地址 ，以监控报警触发。

14. 点击[触发条件]栏，选择当监控位地址打开或关闭时是否触发报警。

15. 在[消息]单元格中，输入当触发报警时将显示的报警消息。



    • 一条报警消息中最多可以注册160个单字节字符。

    • 当勾选了[启用文本列表]复选框时，即使在系统运行时也可以切换和显示消息语言。
      18.3 切换文本语言

    • 报警设置可以以CSV格式导出或导入。

16. 设置子显示画面号。

17. 设置显示报警的报警部件。打开将显示报警的画面(例如：基本画面1)，在[部件(P)]菜单中，选择[报警(A)]，或点击，将部件放置在画面上。

18. 双击所放置的报警。将显示报警对话框。


19. 对于该报警，选择将显示的块和模式。

20. 设置[显示起始行]、[显示报警数]和[显示行间距]。

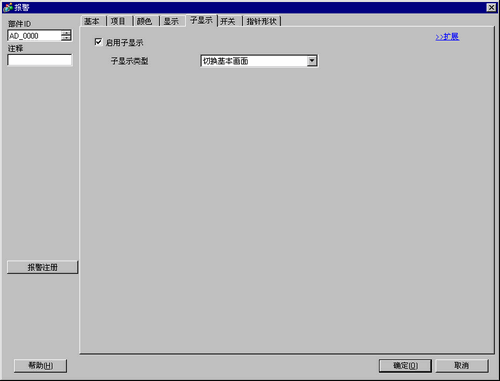

21. 打开[子显示]选项卡，勾选[启用子显示]复选框。


22. 在[子显示类型]列表中，选择[切换基本画面].

23. 如果需要，使用[项目]、[颜色]和[显示设置]选项卡下的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。点击[确定]。现在设置完成。
