包括所有历史报警(块1~8)的字监控和位监控在内，总计可以注册2048条报警消息。对于[字监控]，最多可注册768条报警消息。
使用IPC系列时，最多可注册10000条报警消息。
如果在[通用设置]选项卡的[报警类型]下选择了[扩展]，则可以增加注册数量。为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。

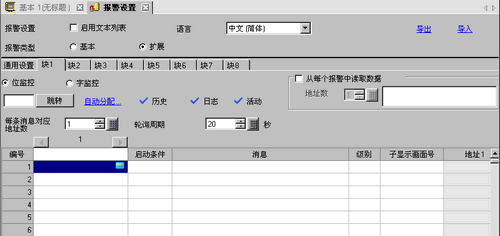

设置为通过监控位的开/关状态来触发报警。
包括所有历史报警(块1~8)的字监控和位监控在内，总计可以注册2048条报警消息。对于[字监控]，最多可注册768条报警消息。
使用IPC系列时，最多可注册10000条报警消息。
如果在[通用设置]选项卡的[报警类型]下选择了[扩展]，则可以增加注册数量。
为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。
位监控
当监控位地址置ON(OFF)时触发报警。
跳转
跳转至特定行号。
自动分配
将显示[自动分配]对话框。配置设置，按指定增量从[起始地址]开始分配指定地址。
任何以前的地址设置都将被覆盖。
起始地址
设置将开始自动分配的位地址。
增加的位数
为自动分配设置位地址数(从1到“报警限制-当前行位置+1”)。
地址增量
在0~4096范围内设置自动分配期间添加的位数。
触发条件
选择[位ON]或[位OFF]作为触发条件。
历史/日志/活动
显示在[基本]选项卡中设置的当前显示模式。
每条消息对应地址数
如果将[报警类型]设置为[扩展]，请在1~256范围内设置地址数量。根据指定的地址数量，将添加一行用于设置监控字地址的行。这样就可以为同一条消息设置多个不同的监控地址。
轮询周期
如果将[报警类型]设置为[扩展]，请设置读取报警监控地址的轮询周期。不能在启动人机界面后立刻读取监控地址。经过定义的轮询周期后，地址读取才开始。
读取开始后，直到读取了所有地址后，才接受对同一个块的读取请求。
如果同时有多个读取块的请求，将从编号较小的块开始读取。
如果在读取操作过程中监控地址发生状态变化，将在下一轮询周期读取此状态变化。触发时间/确认时间/恢复时间使用的是读取数据的时间，而不是监控地址发生变化的时间。
如果在读取操作过程中有来自单独块的读取请求，在完成当前读取操作之前将立即开始读取带有最早请求的块。

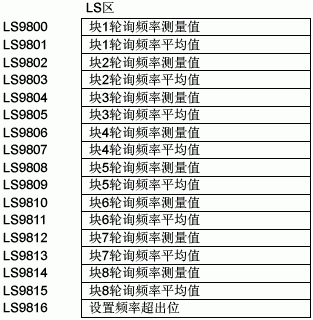

轮询周期的实际值(秒)和平均值(秒)被逐块保存到以下内部寄存器地址中。另外，即使实际值仅有一次超出了定义的轮询周期，定义的频率超出位也会置ON。一旦位设为ON，它将不会关闭，即使实际值低于轮询频率，也不会关闭。需要人工关闭位。
设定的频率超出位格式如下。
|
LS9816 |
位 |
简介 |
|
0 |
块1超出位 | |
|
1 |
块2超出位 | |
|
2 |
块3超出位 | |
|
3 |
块4超出位 | |
|
4 |
块5超出位 | |
|
5 |
块6超出位 | |
|
6 |
块7超出位 | |
|
7 |
块8超出位 | |
|
8~15 |
保留 |
轮询周期可能因工作环境中的负载情况而无法保持设定值。
在实际运行环境中，确认频率超出位和轮询周期，然后相应调整报警监控地址的保持时间。
若因通讯故障而没有读取任何数据，则将在下一轮询周期读取数据。
从每个报警中读取数据
指定是否读取报警消息数据。
地址数
读取1~8之间的数值。为设置的地址数添加相应的[通用地址]设置行。而地址设置栏将用于在告警列表中输入。
使用相同的地址
设置是否在该块的所有消息中读取地址数据值，无论报警消息如何。在地址设置栏中，从第二列以后，不能进行任何设置。
编号
显示报警消息注册编号(行号)。
地址名称
如果将[报警类型]设置为[扩展]，将插入[每条消息对应地址数]所设置数量的地址。地址名称最多可以有32个单字节字符。也可以使用来自文本列表的数据。发生报警时，报警消息显示为地址名称 + 消息显示。
当使用文本列表时，如果数据中插入换行，则换行前的文本将显示为地址名称。 换行后的文本将不显示。
位地址
设置监控报警触发的位地址。
触发条件
选择[位ON]或[位OFF]作为触发条件。
如果将触发条件设置为[位OFF]，在启动时，即使监控位地址为OFF，也不会触发报警。但是，一旦监控位地址从ON变为OFF，则会触发报警。这同样适用于系统从离线模式恢复或传输工程的情况，除非将历史保存到备份存储器(SDRAM)。
消息
在160个单字节字符内设置报警消息。
未选择[启用文本报表]时，可以使用[Alt]+[Enter]插入最多5行。
当选择了[启用文本列表]时，它与文本列表的索引字符数一起显示。如果在报警部件的[历史]-[消息显示方式]处选择了[多行显示]，最多可显示5行报警消息；然而，如果设置了长于5行的文本，最多只显示6行。
当使用文本列表时，如果数据中插入换行，则换行前的文本将显示为消息。换行后的文本将不显示。
使用GP-4100系列时，不能输入多行。导入存在多行消息的报警设置时，仅会导入第一行。
级别

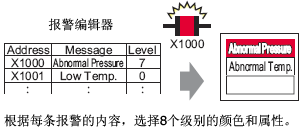

每条报警消息按照从0(最不重要)到7(最重要)的重要性级别进行排序。初始设置为“0”。各级别的触发、确认和恢复颜色可以和报警部件一起设置。
组
仅当在[通用设置]选项卡中选择了[启用组功能]时才显示该项。请在0到6096的范围内为每条报警消息设置一个组号。
当[组号]为“0”时，将不对其计数。
子显示画面号
如果将报警部件用作子显示时，请从0到9999之间选择需要的基本画面号，或从0到8999之间选择需要的文本文件号。
为视频播放指定播放列表文件的索引号。
如果不需要子显示，请输入“0”。初始设置为“0”。
如果指定的文本画面号不存在，将在人机界面上显示一个没有文本的窗口。

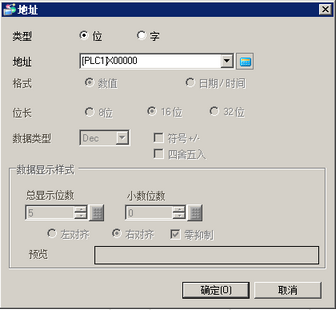

地址1~8
设置读取报警消息数据的地址。
输入行可以用于在[地址数]中指定的地址。
类型
从[位]或[字]中选择地址类型。
地址
设置读取数据地址。
您可以设置位地址的外部控制器/PLC地址、内部地址、符号变量和系统变量。
格式
如果已将[类型]设置为[字]，则从[数值]或[日期/时间]中选择地址中保存的数据格式。
数值
位长
从[8位]、[16位]或[32位]中选择数据的位长。
数据类型
从[Dec]、 [Hex]、[BCD]或[浮点]中选择保存在[字地址]中值的数据类型。只有将[位长]设置为[32位]时才能选择[浮点]。
符号+/-
用于负数。只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
选择当显示数据时是否采用四舍五入法处理小数值。如果数字不是整数，将截去小数位。当[数据类型]为[浮点]时，该设置可用。
总显示位数，小数位数
在1~11范围内指定显示位数。当选择[浮点]时，位数的范围为1~17。“总显示位数 - 1”是小数点后位数的最大范围。范围取决于[位长]和[数据类型]。
|
位长 |
数据类型 |
总显示位数 |
小数位数 |
|
设置范围 |
|||
|
8位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
16位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
32位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
- | |
|
BCD |
1~11 |
0~10 | |
|
浮点 |
1~17 |
0~16 | |
左对齐/右对齐
从[左对齐]或[右对齐]中选择值的显示位置。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
预览
根据设置显示数据的预览。
日期/时间
数据类型
从[TIME]、[DATE]或[TIME_OF_DAY]中选择[日期/时间]的数据类型。
定时器
选择要显示的定时器项目。
当[数据类型]设置为[TIME]时将显示此项。
日期
指定是否显示日期。如果显示，选择要显示的日期项目。
当[数据类型]设置为[DATE]时将显示此项。
星期
指定是否显示星期。
当[数据类型]设置为[DATE]时将显示此项。
时间
选择是否显示一天中的时间。
当[数据类型]设置为[TIME_OF_DAY]时将显示此项。
格式
选择[定时器]、[日期]或[时间]的显示格式。
位数
设置显示格式中第一项的位数。显示格式在[格式]中指定。
当[数据类型]设置为[TIME]时将显示此项。
左对齐/右对齐
从[左对齐]或[右对齐]中选择显示位置。
预览
根据设置显示数据的预览。
