20.11.1 设置步骤 - 操作日志和采样的报警分析

报警分析设置

  1. 从[通用设置]菜单中选择[报警设置]，或点击，设置触发报警时要显示的消息。
    更多信息，请参阅下面的内容。
    20.4.1 设置步骤 - 确认历史报警/位监控，步骤1~7。

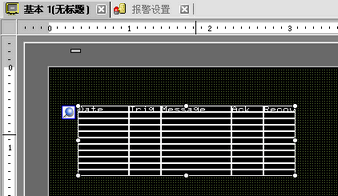

  2. 打开画面编辑器，设置将显示报警的报警部件。在[部件(P)]菜单中，选择[报警(A)]，或点击，将部件放置在画面上。

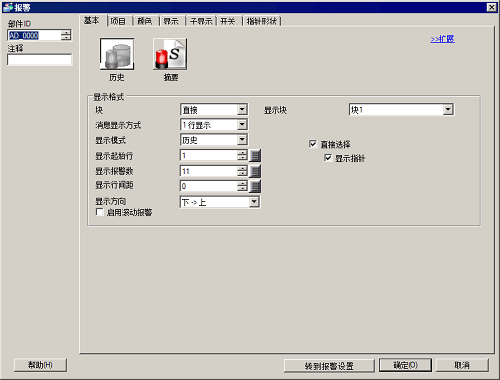

  3. 双击报警部件，打开报警对话框。

  4. 指定[块]，在[显示模式]处选择[历史]。

    • 如果在[显示模式]处选择了[日志]或[活动]，则报警分析功能将不起作用。

  5. 设置[显示起始行]、[显示报警数]和[显示行间距]。

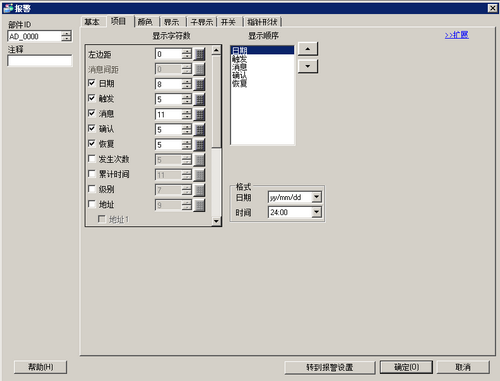

  6. 打开[项目]选项卡，在[格式]处将[日期]和[时间]格式分别设置为[yy/mm/dd]和[24:00:00]。

  7. 选择[显示]选项卡，设置字体类型和大小。点选[显示边框]。

  8. 点击[指针形状]选项卡，在[指针形状]处选择[反转]。

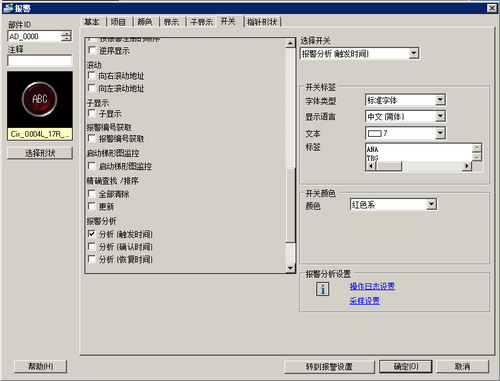

  9. 点击[开关]选项卡，勾选所有需要使用的开关，如[分析(触发时间)]开关。

  10. 从[选择形状]中选择开关的形状。

  11. 用[选择开关]选择开关，指定开关标签的[字体类型]、[显示语言]、[文本颜色]和[标签]。
    必要的话，在[开关颜色]中设置开关的颜色。

    • 为了使用报警部件(历史)开关，每个画面只应使用1个报警部件。

    • 在编辑画面上选择开关后按下[F2]键，可以直接编辑标签文本。

    • 根据开关形状，可能不能更改颜色。

    • 开关颜色和形状的设置对于各报警部件中的所有开关均通用。如需更改各开关的形状和颜色，请使用开关/指示灯部件[特殊开关(历史报警开关)]。
      10.15.4.1 特殊开关 - 开关

  12. 在[报警分析设置]处，点击[操作日志设置]。弹出确认消息，询问是否关闭报警设置对话框。点击[是]。

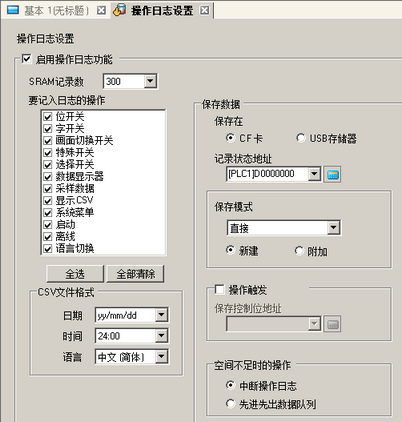

  13. [通用设置]-[操作日志设置]对话框打开。勾选[启用操作日志功能]对话框。

  14. 在[CSV文件格式]处，分别将日期和时间格式设置为[yy/mm/dd]和[24:00:00]。
    根据需要配置其他各项。更多信息，请参阅下面的内容。
    23.7 保存操作历史

采样的报警分析画面设置

  1. 在[通用设置]菜单中点击[采样设置]。点击[报警分析设置]，为采样组指定报警分析画面号。(例如：组号为“3”，报警分析画面号“8000”)

  2. 在采样组设置画面中，打开[模式]选项卡，勾选[备份采样数据]复选框。

创建报警分析画面 – 用于图表显示

  1. 从[画面]菜单中点击[新建画面]，创建一个画面号为8000的基本画面。

  2. 从[部件]菜单中点击[历史趋势图], 或点击，在画面上绘制一个图表。

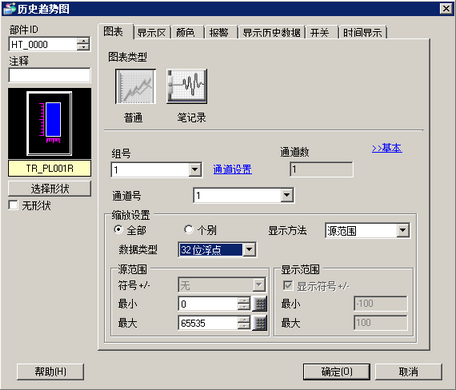

  3. 双击新建的图表。将显示如下对话框。
    定义拟在画面(3)上显示的采样组。在[通道设置]中选择要显示的地址。

  4. 指定[数据类型]和/或输入范围。

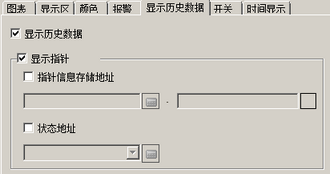

  5. 点击[显示历史数据]选项卡，勾选[显示历史数据]复选框。

    • 如果不勾选[显示历史数据]，历史趋势图将表现为正常状态。系统变量“#H_AlarmSyncStatus”(报警分析状态)的位3置ON。

    • 对于在[通用设置]-[采样设置]-[模式]选项卡中未勾选[备份采样数据]的采样组，即使勾选了[显示历史数据]，历史趋势图也会表现为正常状态。

  6. 点击[开关]选项卡。配置必要的开关，如显示历史数据开关和滚动开关。

    • 在报警分析状态下，显示历史数据开关不起作用。如果是使用普通的画面切换打开了当前画面，则开关能够正常工作。

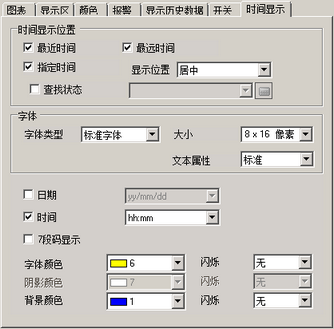

  7. 点击[时间显示]选项卡，选择需要显示的时间。在时间处选择[hh:mm:ss]，点击[确定]。历史趋势图的设置至此完成。

  8. 接下来需要放置一个用于切换画面的开关。从[部件]菜单中指向[开关/指示灯]，然后点击[画面切换开关]，或点击新建一个开关。

  9. 双击新建的开关部件。将显示如下对话框。

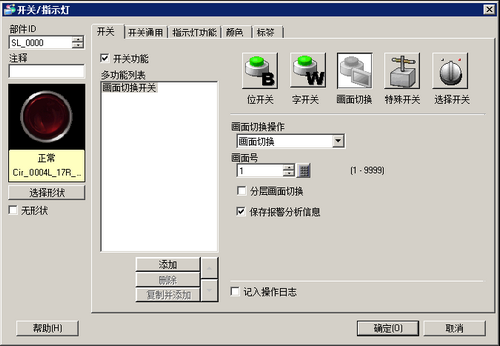

    指定画面号，勾选[保存报警分析信息]。(例如：画面号为“8001”)

  10. 在[选择形状]中选择开关形状。需要的话，在[颜色]选项卡和[标签]选项卡上指定开关颜色和标签，然后点击[确定]。

  11. 下面准备放置另一个开关，用于返回分析列表画面。
    从[部件]菜单中指向[开关/指示灯]，然后点击[画面切换开关]，或点击新建一个开关。

  12. 双击新建的开关部件。将显示如下对话框。
    在[画面切换操作]中选择[返回上一个画面]。

  13. 设置开关的形状、颜色和/或标签，点击[确定]。

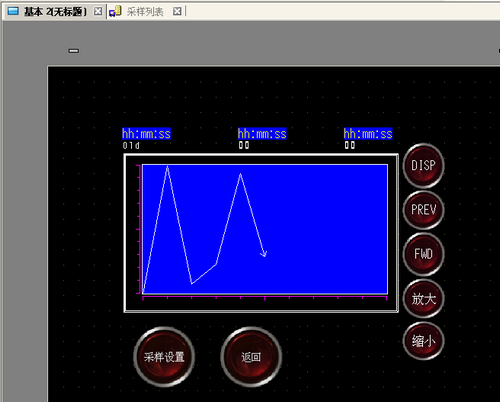

    报警分析画面设置完成，此画面可在图表中显示采样数据。

    • 当在分析列表画面中选择适用的采样组时，此画面打开。在报警分析状态下，历史趋势图和采样数据显示器的表现和常时有所不同。
      20.11.3 关于报警分析

创建采样数据显示画面

  1. 从[画面]菜单中选择[新建画面]，将画面号设置为“8001”。

  2. 从[部件]菜单中点击[采样数据显示器], 或点击，在画面上绘制一个采样数据显示器。

  3. 双击新建的采样数据显示器。将显示设置对话框。
    定义拟在画面(3)上显示的采样组编号。

  4. 设置拟显示的行数和列数，点击[确定]。
    采样数据显示器设置完毕。

  5. 接下来需要放置一个用于切换画面的开关。从[部件]菜单中指向[开关/指示灯]，然后点击[画面切换开关]，或点击新建一个开关。

  6. 双击新建的开关部件。将显示如下对话框。
    指定画面号，勾选[保存报警分析信息]。(例如：画面号为“8001”)

  7. 在[选择形状]中选择开关形状，然后点击[确定]。需要的话，在[颜色]选项卡和[标签]选项卡上指定开关颜色和标签，然后点击[确定]。

  8. 下面准备放置另一个开关，用于返回上一个画面。
    从[部件]菜单中指向[开关/指示灯]，然后点击[画面切换开关]，或点击新建一个开关。

  9. 双击新建的开关部件。将显示如下对话框。
    在[画面切换操作]中选择[返回上一个画面]。

  10. 设置开关的形状、颜色和/或标签，点击[确定]。

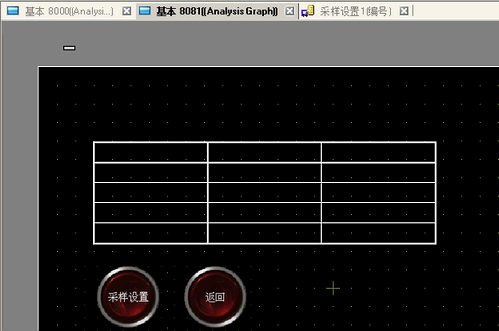

    至此，可列出采样数据的画面设置完毕。
