M.18.3.1 外接设备设置 - I/O 驱动程序( I/O 检查)

I/O Check

Start

显示连接检查执行画面并开始I/O检查。

如需启动输入/输出检查，必须连接环回电缆。根据DIO板类型的不同，环回电缆的接线方式也不相同：有关接线的信息，请参阅下节。
M.9.2 检查人机界面的DIO接口是否正确开/关

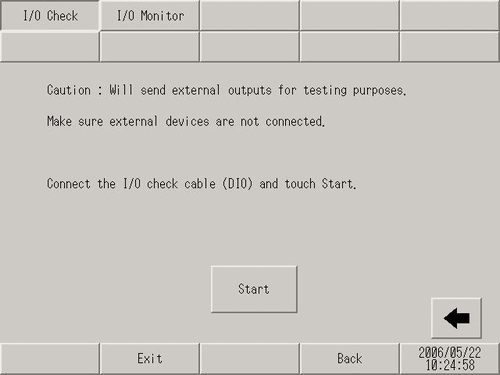

连接检查执行画面

连接环回电缆和DIO板，从两个输出端子向六个输入端子发送数据并比较输入和输出数据。如果数据与预期值匹配，表示该操作正确，屏幕上会显示[OK]。当数据与预期值不匹配时，屏幕上会显示[NG]。
