M.9.2 检查人机界面的DIO接口是否正确开/关

检查输入和输出是否正常。

检查连接到DIO卡的设备能否正常执行了输入/输出操作，以确定人机界面中是否存在问题。

1. 进入离线模式并触摸项目切换按钮中的[Peripheral Settings]。

2. Peripheral Settings]画面打开时，触摸[I/O 驱动程序]，然后触摸[DIO Driver]。

3. [I/O Driver]画面打开。触摸[I/O Monitor]。

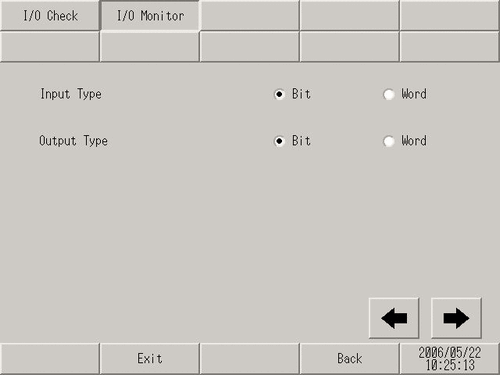

4. 选择I/O数据类型， [Bit]或[Word]。（例如，输入和输出均选择“位”)

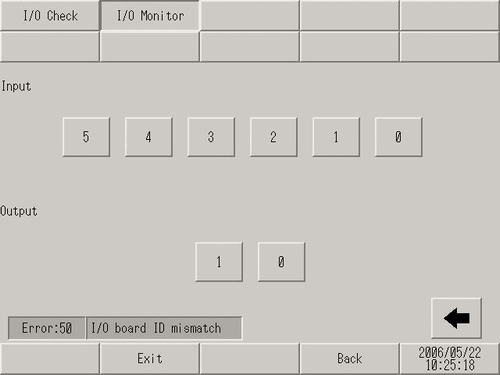

5. 输入/输出位显示画面打开。[Input]指示当前的开/关状态。[Output]切换ON/OFF状态。如果连接到DIO板的设备工作正常，请检查 GP-Pro EX上工程文件的设置。如果所连接设备不能正常运行，请检查人机界面和所连接设备之间的接线，然后检查以下项目。


检查内部端子

您需要准备一条环回电缆以检查内部端子。

请根据以下说明制做环回电缆。

制做环回电缆

环回电缆的布线如下：

• NPN 型

示例： 一次检查三个端子，从OUT0连接到从IN2到IN0，从OUT1连接到从IN5到IN3

• PNP型

示例： 一次检查三个端子，从OUT0连接到从IN2到IN0，从OUT1连接到从IN5到IN3

I/O 检查

连接环回电缆和DIO板，从两个输出端子向六个输入端子发送数据并比较输入和输出数据。当数据与预期值匹配时，屏幕上会显示[OK]。当数据与预期值不匹配时，屏幕上会显示[NG]。

1. 进入离线模式并触摸项目切换按钮中的[Peripheral Settings]。

2. Peripheral Settings]画面打开时，触摸[I/O Driver]。

3. [I/O Driver]画面打开。触摸[I/O Check]。

4. I/O Check]画面打开。触摸[Start]。


5. 屏幕上显示连接检查执行画面。当连接有效时，屏幕上会显示[OK]。如果有问题，屏幕上会显示[NG]。[OK]表示您应当检查与DIO板连接的设备是否运行正常或电缆是否正确。[[NG]表示人机界面可能有故障。请联系Pro-face客服中心。
