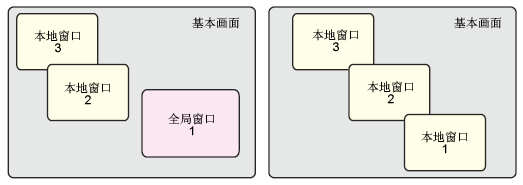

在同一基本画面上可以放置多个本地窗口,但同时最多只能显示三个本地窗口。设置了全局窗口时,同一画面上可以同时显示一个全局窗口和两个本地窗口。
更多信息,请参阅12.9 在一个画面上显示多个窗口。
每个工程中只允许有一个全局窗口。
当未设置窗口编号时,将不能显示窗口。
当一个窗口的放置位置超出了它的基本画面时,会调整窗口大小以便将它放在基本画面内。
窗口的大小和显示位置的定义在X轴上以4点为增量,在Y轴上以1点为增量。如果指定的X轴不是以4点为增量,左侧将被调整为以4点为增量。
如果连接了多台控制器/PLC,只有在GP系统数据区中指定的控制器/PLC可以显示全局窗口。
当寄存器监控开启时不能显示全局窗口。
当使用窗口显示开关(特殊开关)来显示窗口时,如果同一画面上存在多个带有相同[窗口编号]的窗口部件,则会显示最先注册的窗口。所有其他的注册窗口均不起作用。
画面上的部件若被活动窗口完全隐藏,则不能通过触摸激活该部件。但是,如果只有部分部件被窗口隐藏,则通过触摸可视部分可激活该部件。
一个基本画面上最多可以放置三个设有[连续读取]的窗口。使用全局窗口时,您最多可以在基本画面上放置两个窗口。如果放置了三个窗口部件,则所有未设置[连续读取]的其他窗口部件都不能显示。
使用[连续读取]时,如果满足脚本条件,即便没有显示窗口,也会执行该窗口上设置的所有脚本。
如果您确实想执行脚本,请确认勾除了[连续读取]复选框。

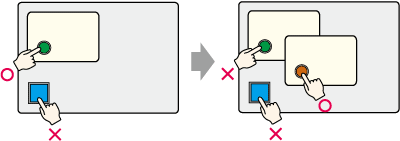

如果使用[禁用窗口以外的触摸]选项,则触摸仅在最顶层的窗口上有效。如果显示的窗口设置了[禁用窗口以外的触摸]选项,同时打开了另一个没有设置[禁用窗口以外的触摸]选项的窗口,则触摸仅在新打开的窗口上有效。
有关[禁用窗口以外的触摸]以及其它互锁功能的详情,请参阅以下内容。23.12 禁用窗口以外的触摸/使用其他互锁功能
