除了可以创建的全局窗口/本地窗口外，还有作为系统窗口处理的画面。
用户窗口
窗口类型
本地窗口
全局窗口
远程PC访问(RPA)
图像传感器显示器

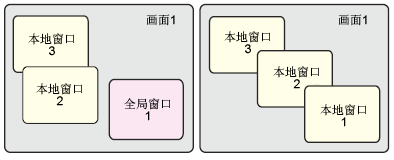

一个画面上可以显示的窗口数
最多可以显示三个窗口。但是，每个全局窗口和远程PC访问(RPA)窗口分别显示为一个窗口。
例如，如果显示一个全局窗口，则最多可以显示两个本地窗口。
特殊窗口
窗口类型
安全密码输入画面
详细的错误窗口
数据显示器弹出式键盘
RPA窗口显示器的弹出式键盘
特殊数据显示器[显示CSV]编辑画面
特殊数据显示器[文件管理器]
显示选择列表部件
搜索历史趋势图的[指定时间]中的某段时间。
影像播放器
视频模块显示器
一个画面上可以显示的窗口数
您只能显示一个特殊窗口。
如果已经显示了一个特殊窗口，而且所使用的用户窗口数没有达到最大值，则还可以使用一个本地窗口，这样就可以拥有多个窗口显示。
显示安全密码输入画面时，窗口中不能显示其他功能。

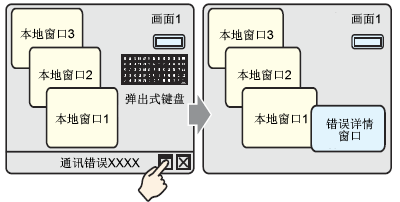

当窗口上出现高优先级功能时，另外一个窗口上的低优先级功能会停止且窗口关闭。具有高优先级功能的窗口会显示出来。
|
功能优先级顺序 |
窗口画面 |
|
1 |
安全密码输入画面 |
|
2 |
详细的错误窗口 |
|
3 |
RPA窗口显示器的弹出式键盘 数据显示器弹出式键盘 特殊数据显示器[显示CSV]编辑画面 特殊数据显示器[文件管理器] 显示选择列表部件 搜索历史趋势图的[指定时间]中的某段时间。 影像播放器 视频模块显示器 |

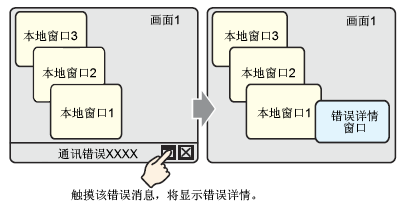

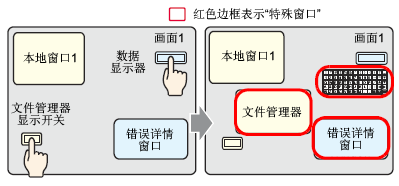

特殊窗口具有比全局或本地窗口更高优先级的显示功能。因此，如果文件管理器(显示为本地窗口)与详细错误窗口重叠，那么文件管理器就会隐藏在详细错误窗口下面。
如果显示了其它的特殊窗口，而且达到了用户窗口的最大数量，则不能打开“功能优先级顺序”为3的特殊窗口。关闭部分用户窗口或特殊窗口。
窗口类型
错误消息
滚动报警消息
系统菜单
日语FEP字符转换
一个画面上可以显示的窗口数
无论用户窗口/特殊窗口状态如何，这些窗口都将显示出来。这些系统窗口由系统创建，不会影响每个基本画面的允许窗口数量。
您可以定义系统窗口的显示位置。在[系统设置]窗口中，点击[主机]，然后在[显示设置]选项卡中将[显示系统菜单]设置为[上部]或[下部]。此设置也适用于纵向显示的机型。
