28.10.1.3 视频/影像 - 保存到CF卡/USB

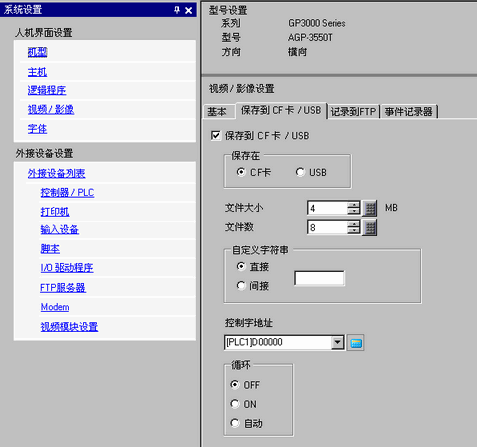

保存到CF卡/USB

选择是否从视频摄像机上录制并保存在CF卡或USB存储器上。

保存在

从[CF卡] 和[USB]上选择保存影像文件的位置。

文件大小

指定将保存的每个影像文件的大小。设置范围在1至512MB之间。会将超出指定文件大小的任何图像自动保存在下一文件中。采用保存操作开始时的时间戳作为文件名(年、月、日、时、分、秒)。

文件数

指定将在文件夹中保存的视频文件的数量。设置范围是1至100。

自定义字符串

为保存的视频文件指定将包含在文件夹和文件名中的字符串。最多可以指定两个单字节数字字母字符。

直接

通过在这里输入来指定字符串。

间接

指定地址，用来保存文件以及将字符串指定为自定义字符串。您可以更改连接设备上的任意一个文件名。使用从指定地址开始的3个字。

将位0置ON，将编码保存到下面的“自定义字符串”地址中。

保存字符串代码。文本代码的保存流程根据连接设备的不同而不同。

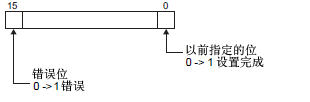

将[控制]地址中的位0置ON时，会将[状态]地址中的位0置ON。
在保存过程中指定用户设定字符串会导致错误，且位15置ON。

  • 当[控制]地址的位0置OFF时，[状态]地址的位0和位15也置OFF。

  • 如果指定了32位寄存器，将只使用低16位。

  • 如果使用D脚本将系统变量#H_LocalName值复制到[自定义字符串]上，并将[控制]置ON，这时将创建人机界面名称文件夹。保存多个人机界面视频时，您可以轻松决定文件夹里是哪个人机界面的数据。

控制字地址

指定控制保存操作的地址。使用从指定地址开始的3个字。

将位0置ON开始录制(开始保存到CF卡/USB)。将该位置OFF则停止录制。
保存到CF卡/USB的时序图

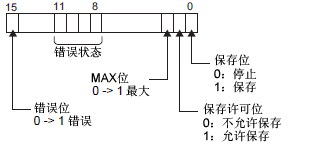

保存CF卡/USB保存状态和错误状态。

当打开人机界面电源时保存许可位置ON。
错误状态是指如下情况。

错误代码

0

成功完成

—

1 - 3

保留

—

4

无CF卡

未在GP中插入CF卡/USB存储器，或未关CF卡盖。

USB存储器不存在

5

CF卡写入错误

写入CF卡/USB存储器失败或没有足够的可用空间。

USB存储器错误

6

保留

—

7

CF卡错误

CF卡/USB存储器无效、未格式化或插入的介质不是CF卡/USB存储器。

USB存储器错误

8 - 13

保留

—

14

播放

在影像播放过程时启动了到CF/USB的保存操作。

15

保留

—

如果文件成功保存，该地址中的数据就加1。您可以知道截至当时已保存了多少文件。当前正在保存的文件不计算在内。以下情况下会更新文件编号：

循环

设置在已经保存了[文件数]中指定数量的影像文件后将进行的操作。

OFF

在保存了所有指定文件后(MAX位置ON)，就不能再保存其他文件了。要重新开始保存，需删除影像文件或指定在另外一个文件夹中保存文件并将恢复位置ON。MAX位置OFF。

ON

在保存了所有指定文件后(MAX位置ON)，就不能再保存其他文件了。当恢复位置ON时，将删除最旧的文件，并保存新文件。

自动

一旦已保存了所有指定文件(MAX位置ON)，就将从最旧的文件开始删除文件，并保存新文件。

保存到CF卡/USB的时序图
