图像传感器显示器只能放置在基本画面上。
每个工程中最多可以放置1000个图像传感器显示器。
一个画面上最多可以显示三个图像传感器显示器,包括正常加载的窗口部件。
但是,如果正在使用全局窗口,则最多只能显示两个。12.9 在一个画面上显示多个窗口
如果一个画面上的图像传感器显示器数量超过可以显示的数量,最先开始显示的图像传感器显示器将优先显示。其它的图像传感器显示器将不会出现在画面上。
一个画面上的两个不同图像传感器显示器不能显示来自相同传感器的图像。如果有多个图像传感器显示器正在显示相同的图像传感器,显示图像的最后一个图像传感器显示器将正常显示,而其它图像传感器显示器将被停止。
如果无法显示图像传感器的图像,将显示噪音(雪花)或停止显示。
如果在显示图像摄像头时摄像头被禁用或通讯中断,将显示噪音(雪花)或停止显示。一旦摄像头恢复,将再次显示图像。

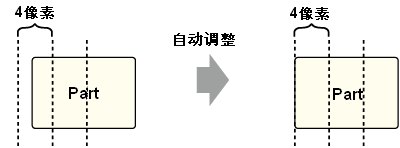

图像传感器显示器的大小和显示位置的定义在X轴上以4点为增量,在Y轴上以1点为增量。如果指定的X轴不是以4点为增量,左侧将被调整为以4点为增量。

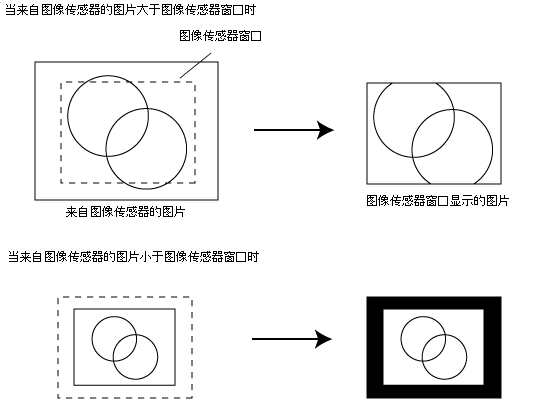

来自图像传感器的图像的中点显示在图像传感器显示器的中心。
所显示的图像由图像传感器显示器的大小和图像传感器捕获到的图像的大小决定。
如果使用以太网多重连接,只有主人机界面能够使用图像传感器显示器。从人机界面不能使用图像传感器显示器。
