27.8.1 设置步骤 - 将视频输出保存为静止图像

将PLC上的画面捕捉地址置ON，将来自通道1的指定图像作为静止图像以JPEG格式保存在CF卡中。除了CF卡，还可以将它保存在USB存储器或FTP服务器上。

  1. 在[系统设置]中选择[视频模块设置]。

    • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

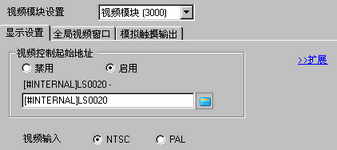

  2. 确认在[视频模块设置]中是选择[视频模块(2000)]还是[视频模块(3000)]。
    将[视频控制起始地址]选择为[启用]。从设置地址开始的42个字控制着视频显示。

  3. 指定视频控制起始地址.

    • [视频控制起始地址]的设置范围是LS20 - LS1989和LS2096 - LS8957。如果指定了超出该范围的值，任何视频功能都不起作用。

  4. 在[视频输入]中选择[NTSC]。(如果视频信号是PAL，则选择[PAL]。)

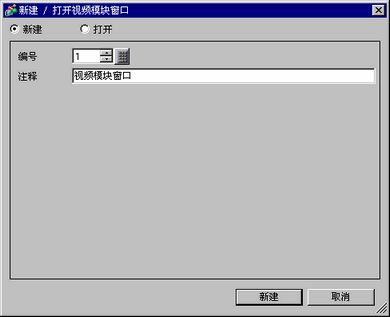

  5. 从[通用设置(R)]菜单中选择[视频模块窗口设置(U)]或点击，打开如下对话框。选择[新建]，然后指定[编号]和[注释]。(例如，编号“1”，注释“视频模块窗口”)

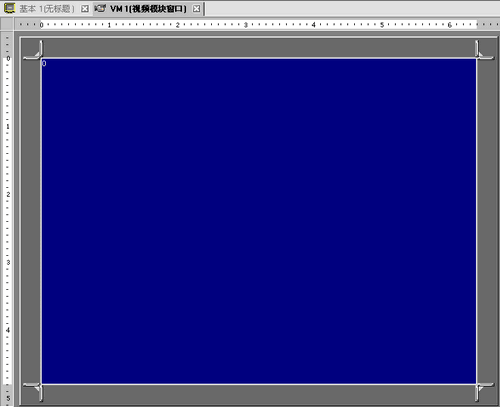

  6. 将显示视频窗口[VM1]。

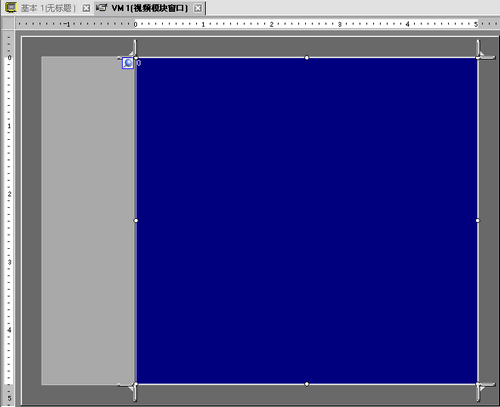

  7. 调整[视频模块窗口]大小。
    要缩小窗口画面，首先缩小显示区(蓝色部分)，然后拖拽四个角上的标志以调整大小。如需放大，可扩大窗口尺寸并调整显示区使之适合窗口尺寸。

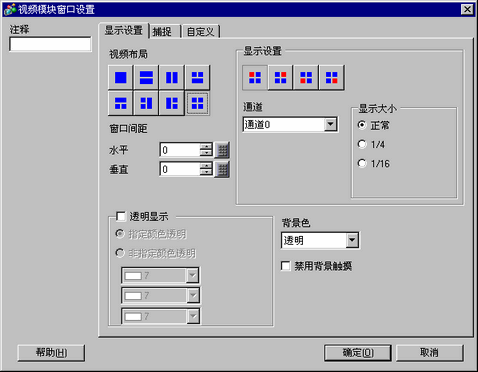

  8. 双击蓝色显示区。将弹出如下对话框。在[视频布局]下点击。

  9. 在[显示设置]区，点击，在[通道]下选择要在该左上角上显示的摄像机图像(例如，通道0)。
    此外还需选择图像的大小(例如，1/4)。
    同样，为右上角、左下角和右下角显示的图像选择通道和显示大小。

    • 如果所选的[显示大小]大于人机界面屏幕或蓝色显示区，将无法显示完整图像。可以使用[自定义]选项卡上的[视频显示位置]来指定显示哪一部分输入图像。如果您想显示整个图像，应设置一个小于蓝色显示区尺寸的[显示大小]。

    • 显示大小与人机界面类型和显示模式有关。
      27.12.2 显示大小 - RGB模块/DVI模块

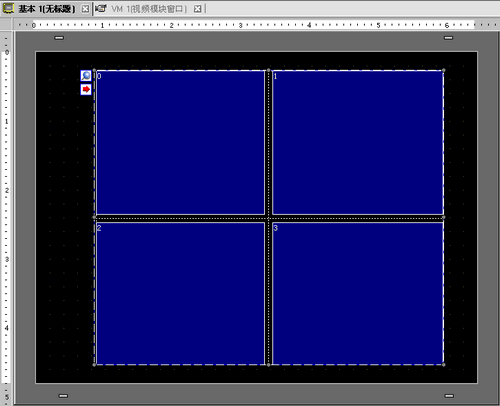

  10. 指定画面间距的值。(例如，水平10、垂直10)。
    点击[确定]完成并退出[视频模块窗口]设置。

  11. 打开[快照]选项卡，勾选[视频捕捉]复选框。

  12. 在[通道]列表中选择[通道0]。

    • 您只能捕捉一个通道的画面。您只能捕捉视频图像的画面。

  13. 在[JPG文件编号指定]中选择[直接]，并为您正在创建的文件指定JPEG文件编号。

    • 除CF卡外，您还可以保存至USB存储器或FTP服务器。
      在[系统设置]窗口，选择[主机]并点击[模式]选项卡。在[画面捕捉]中，选择[捕捉操作]复选框。当选择保存在FTP服务器中的文件时，该设置被禁用。

  14. 点击[确定]完成并退出[视频模块窗口设置]。

  15. 在[部件(P)]菜单上选择[视频模块显示器(V)]或点击，在画面上放置一个视频模块显示器。

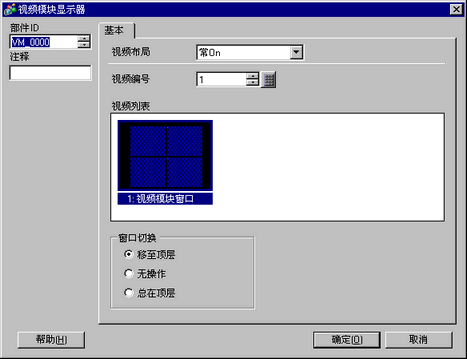

  16. 双击放置在画面上的[视频模块显示器]。将弹出如下对话框。
    在[视频布局]列表中选择[常ON]。在[视频编号]列表中指定视频显示编号(例如，1)，并点击[确定]。

    • 在[视频模块显示器]上点击图标，显示相应的视频画面。该功能对于查看视频设置非常有用，因为它使得画面切换变得更简单。

操作步骤

  1. 将步骤3中指定的[视频控制起始地址](LS20)的位4置ON。

  2. 将捕捉通道0中的图像并用文件名“CP00001.JPG”将其保存在CF卡的“CAPTURE”文件夹中。
