27.6.1 设置步骤 - 同时显示多个视频

当安装了视频模块时，在人机界面上可实时显示从四个角度拍摄的视频。

  1. 在[系统设置]中选择[视频模块设置]。

    • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

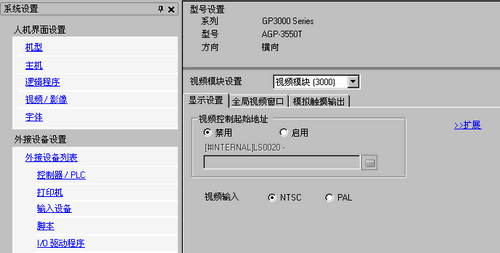

  2. 确认在[视频模块设置]中是选择[视频模块(2000)]还是[视频模块(3000)]。
    将[视频控制起始地址]选择为[禁用]。在[视频输入]中选择[NTSC]。(如果视频信号是PAL，则选择[PAL]。)



    • 如果将[视频控制起始地址]设置为[启用]，会自动使用从设置控制地址开始的42个字来控制视频显示。有关视频控制中各个项目的信息，请参阅如下内容。
      27.11 视频控制区

  3. 从[通用设置(R)]菜单中选择[视频模块窗口设置(U)]或点击，打开如下对话框。选择[新建]，然后指定[编号]和[注释]。(例如，编号“1”，注释“视频模块窗口”)

  4. 将显示视频窗口[VM1]。

  5. 调整[视频模块窗口]大小。
    要缩小窗口画面，首先缩小显示区(蓝色部分)，然后拖拽四个角上的标志以调整大小。如需放大，可扩大窗口尺寸并调整显示区使之适合窗口尺寸。

  6. 双击蓝色显示区。将弹出如下对话框。在[视频布局]下点击。

  7. 在[显示设置]区，点击，在[通道]下选择要在该左上角上显示的摄像机图像(例如，通道0)。
    此外还需选择图像的大小(例如，1/4)。
    同样，为右上角、左下角和右下角显示的图像选择通道和显示大小。

    • 如果所选的[显示大小]大于人机界面屏幕或蓝色显示区，将无法显示完整图像。可以使用[自定义]选项卡上的[视频显示位置]来指定显示哪一部分输入图像。如果您想显示整个图像，应设置一个小于蓝色显示区尺寸的[显示大小]。

    • 显示大小与人机界面类型和显示模式有关。
      27.12.1 显示大小 - 视频模块

  8. 指定画面间距的值。(例如，水平10、垂直10)。
    点击[确定]完成并退出[视频模块窗口]设置。

  9. 点击[基本1]选项卡，显示基本画面。
    在[部件(P)]菜单上选择[视频模块显示器(V)]或点击，在画面上放置 [视频模块显示器]。

  10. 双击放置在画面上的[视频模块显示器]。将显示如下对话框。

  11. 在[视频布局]列表中，点击[窗口ON/OFF],并在[视频编号]框中选择视频画面编号(例如，1)。

    • 在您设置完视频画面后，图标出现在[视频模块显示器]中。点击该图标来显示相应的视频画面。该功能对于查看或更改视频设置非常有用。

  12. 在[窗口切换]下选择[移至顶层]。

  13. 在[窗口显示位地址]列表中，设置控制窗口显示的位地址 ， 然后点击[确定]。

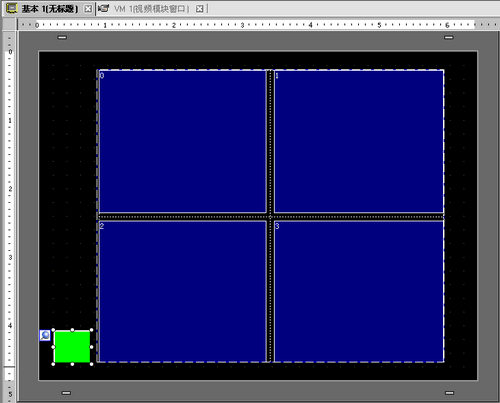

  14. 在画面放置一个开关，用于显示/隐藏[视频模块窗口]。
    在[部件(P)]菜单上指向[开关/指示灯(C)]，点击[位开关(B)]或点击，在画面上放置一个开关。

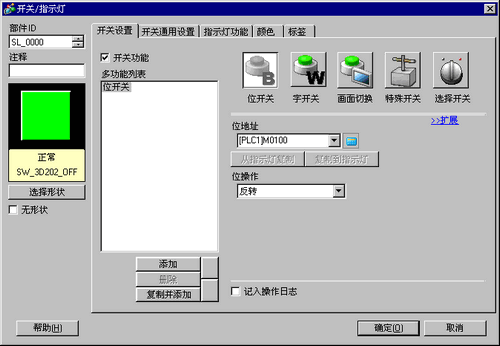

  15. 双击该开关。将弹出如下对话框。
    在[位地址]列表中选择控制画面的(M100)地址，并在[位操作]列表中选择[位反转]。
