设置全局窗口显示设置。

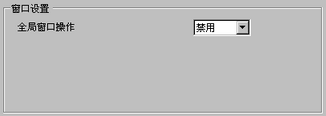

全局窗口操作
选择显示在所有画面上的全局窗口的操作：[禁用]、[直接]或[间接]。
禁用
不使用全局窗口。

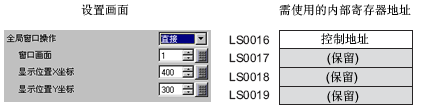

直接
固定位置显示窗口画面号对应的画面。
用人机界面内部寄存器中的地址LS16或与系统区关联的控制器/PLC地址控制显示。
控制地址

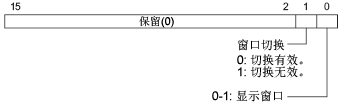

控制全局窗口的显示。如果您将位0置ON，就会显示一个窗口。
要在控制器/PLC上使用系统区，请使用从分配地址开始的四个连续字。
5.19.6 [主机] -[系统区]设置指南
窗口画面号
在1至2,000之间设置全局窗口的画面号。
显示位置的X坐标/Y坐标。
设置全局窗口的显示位置。即使切换了画面，窗口仍然显示在同一位置。这里指定的坐标位于窗口的左上角。
以4个点为单位指定X坐标。如果不是以4个点为单位指定显示位置，则会将全局窗口的显示位置自动纠正到指定坐标左边的位置。

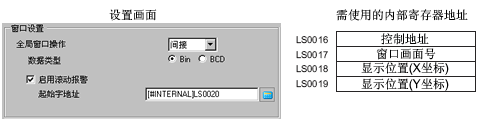

间接
通过在人机界面的内部寄存器地址(LS16到LS19)中保存数据来设置将显示窗口的窗口画面号和位置。如果为控制器/PLC分配了系统区，就可以从控制器/PLC中切换窗口画面或更改显示位置。
控制地址

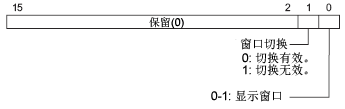

控制全局窗口的显示。如果您将位0置ON，就会显示一个窗口。
窗口画面
从1到2000中指定您想显示的窗口画面的编号。
显示位置的X坐标/Y坐标。
设置全局窗口的显示位置。如果您更改保存在地址中的值，就可以移动窗口。这里指定的坐标位于窗口的左上角。
要在控制器/PLC上使用系统区，请使用从分配地址开始的四个连续字。5.19.6 [主机] -[系统区]设置指南
数据类型
从[Bin]或[BCD]中选择保存在地址中的数据类型。
指定是否使用消息显示器的滚动消息。
有关该功能的更多信息，请参阅下面的内容。17.9 在多个人机界面上显示滚动消息
起始字地址
选择将触发消息显示的起始内部地址(LS区、USR区或Memory Link系统区)。
指定内部地址的使用方式如下。
|
地址 |
描述 |
|
指定地址+0 |
显示触发 |
|
指定地址+1 |
窗口编号 |
|
指定地址+2 |
窗口显示位置的X坐标 |
|
指定地址+3 |
窗口显示位置的Y坐标 |
指定地址的增加取决于寄存器的大小。
如果是16位寄存器，则基于字增加。
如果是32位寄存器，则基于双字增加。
指定地址+0：显示触发
设置显示/删除窗口画面。
指定位0作为消息显示或消息清除触发位。
无论指寄存器大小如何(16位/32位寄存器)，都使用同一位。
如果选择了非显示/删除位的其他位，它将被忽略。
它与窗口号、窗口显示位置(X坐标)和窗口显示位置(Y坐标)互相影响。
各状态的操作如下。
删除
关闭系统数据区中的窗口控制。
显示
将指定地址的窗口号和窗口显示位置 (X 和 Y 坐标 ) 设置为系统数据区的窗口号和窗口显示位置 (X 和 Y 坐标)。
打开窗口控制的窗口显示。
启用窗口控制的窗口切换。

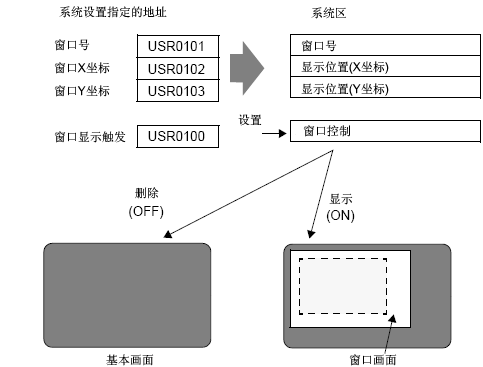

示例：指定的内部地址是USR0100
指定地址+1窗口编号
指定窗口画面号。
指定地址+2：窗口显示位置的X坐标
指定窗口显示位置的X坐标。
指定地址+3：窗口显示位置的Y坐标
指定窗口显示位置的Y坐标。
