人机界面
指定控制器/PLC。

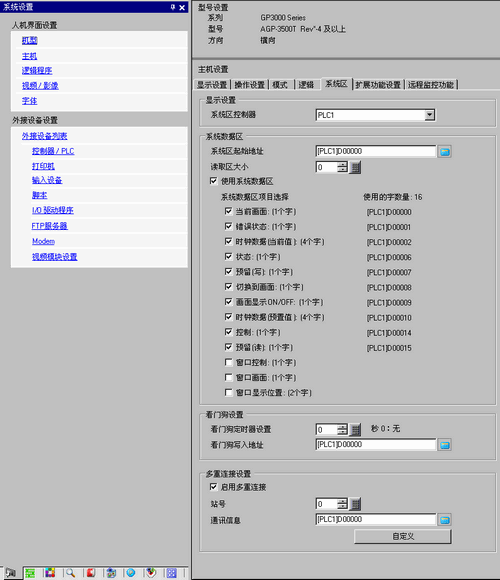

系统数据区设置
选择控制器/PLC来指定系统区。
系统数据区
设置系统数据区。
系统区起始地址
指定系统区使用的起始地址。
读取区大小
在0到256中设置[读取区]的字数，该区用于保存所有画面通用的数据或趋势图块显示数据。
当用Memory Link方式连接控制器/PLC时不能指定此项。
启用系统区
设置是否启用系统区。
系统数据区项目
设置将使用的系统区项目。有关Direct Access方式的详情，请参阅A.1.4.2 系统数据区(Direct Access方式)，有关Memory Link方式的详情，请参阅A.1.5.2 系统数据区(Memory Link方式)
使用的字数量
显示为系统数据区指定的项目的总字数。
看门狗设置
监视人机界面和控制器/PLC的通讯状态。
人机界面在每个设定的时间点向PLC字地址写入“00FF”。PLC在每个设定的时间点确认已写入“00FF”且执行了通讯。
看门狗定时器设置
在0到65,535中设置看门狗监视周期时间。
看门狗写入地址
设置看门狗的写入地址。
多重连接
启用多重连接
根据驱动程序，不能使用该功能。有关串行多重连接的详细信息，请参阅“GP-Pro EX控制器/PLC手册”。
站号
设置人机界面的多重连接站号。
通讯
指定存储通讯信息的地址。这使用从指定地址开始的两个字。
在N:1/N:M (多重连接)、连接中，首先传送指定的两个字。通讯信息包括连接站列表和添加的站列表。每个列表都有目标，而且映射到PLC数据注册或数据存储器。

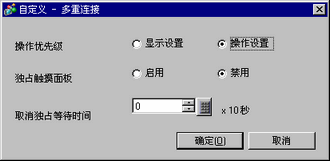

自定义
操作优先级
选择将排列优先级的选项，[显示]或[操作]。
独占触摸屏
设置限制其他人机界面上操作的特殊操作。
取消独占等待时间
当使用独占触摸屏时，在此设置时人机界面上没有操作运行，则取消独占操作，而且解锁其他人机界面。
