使用GP-4100系列时,您可以把数据从控制器/PLC时钟加载到人机界面。
当复位或关闭人机界面时,初始化它的时钟数据。
使用下列画面设置人机界面上的时钟。
人机界面时钟用于生成文件上的时间戳,以便输出到外部存储器。
支持的驱动程序
如果使用下列驱动程序之一,您可以自动获得时钟数据。
要使用未列出的控制器/PLC驱动程序更新时钟,选择[自定义]复选框。
有关支持的CPU信息,请参阅“GP-Pro EX控制器/PLC连接手册”。
制造商 |
系列 |
Mitsubishi Electric Corporation |
FX Series CPU Direct FX Series Computer Link |
Omron Corporation |
CS/CJ Series HOST Link |
Panasonic Electric Works Co., Ltd. |
FP Series Computer Link SIO |
当指定的控制器/PLC的通讯扫描为 OFF 时,您不能读取时钟。可以使用 LS9550 来检查通讯扫描状态。

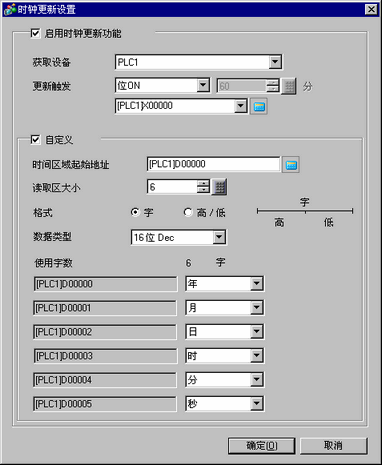

启用时钟更新功能
人机界面从使用规定条件的控制器/PLC中加载时钟数据。
获取设备
选择用于时钟信息的控制器/PLC。
更新触发
从[频率]、[位ON]或[位OFF]中选择更新时钟的计时。
频率
在1到1440分钟之间指定频率。更新指定频率的时钟。
位ON/位OFF
当位地址打开或关闭时,更新时钟。
当使用[频率]时,更新LS区的时钟最大错误为1秒。
当使用[频率]时,根据下列条件更新时钟,定义的频率除外。
直到时钟更新完成时,人机界面上的部件才会操作。
打开人机界面
从离线模式进入在线模式
在线传输和返回后
(当没有复位人机界面时,如自动传输)
自定义
您可以使用该色或者获得存储在适当地址的时钟数据和数据格式。
时间区域起始地址
指定将保存时钟数据的起始地址。
读取区大小
指定字数,存储从1到6的时钟数据。
格式
定义时钟数据是以单字为单元存储的,或者字可以分为高/低单元。
字
在单字单位中,存储年、月、日、小时、分钟和秒。
高/低
在分为高/低的单字单位中,存储年、月、日、小时、分钟和秒。
数据类型
从[16位Dec], [16位BCD], [32位Dec]或[32位BCD]中选择保存时钟数据的数据格式。
当使用[16位Dec]或[16位BCD]和[时间区域起始地址]字段中指定的地址为32位时,顶部16位中没有存储数据。
当使用[32位Dec]或[16位BCD]和[时间区域起始地址]字段中指定的地址为16位时,每个时钟数据可使用2个字。
将使用的字数
根据[读取区大小],显示用于时钟更新的字数。
字
根据[时间区域起始地址]和[读取区大小]字段,显示地址。
对于每个地址,自己定存储在字、年、月、日、小时、分钟和秒中。选择[无],不存储地址数据。
当获取秒数据发生错误,而年、月、日、小时和分钟数据正常时,秒钟复位为零。如果获得年、月、日、小时或分钟发生错误,则显示错误消息。
当年、月、日、小时或分钟是无效值时,不会存储该值,而显示错误消息。显示错误消息后,如果下一时钟更新产生了一个有效值,则会清除错误消息。
有效值如下。
年:0 - 99
月:1 - 12
日:1 - 31 (最高限制具体取决于月的天数)
小时:0-23
分钟:0-59
秒:0 至 59
虽然不会使用该功能更新星期几(存储在 LS2054 中),但更新日期时,会计算星期几存储区的值。A.1.4.4 LS9000区
